Насосы, клапаны, затворы и вакуумные компоненты CBVAC в наличии на складе в России
Лаборатория LeakLab поддерживает складскую программу по вакуумным компонентам CBVAC для предприятий, лабораторий, опытных участков и производителей вакуумного оборудования. В наличии представлены турбомолекулярные насосы, сухие форвакуумные насосы, высоковакуумные и сверхвысоковакуумные клапаны, шиберные затворы, вакуумметры, смотровые окна, уплотнительные элементы, а также линейная арматура для трактов стандартов КФ, ЦФ и ЛФ.
Подобная номенклатура позволяет закрывать типовые задачи сборки и модернизации вакуумных систем без длительного ожидания поставки. Речь идет как о построении новых линий откачки, так и о ремонте действующих установок, замене изношенной арматуры, добавлении измерительных точек, развитии форвакуумных и высоковакуумных магистралей, а также оснащении испытательных и технологических стендов.
Ниже приведен структурированный перечень складских позиций с количеством и техническим описанием. Для насосов и наиболее ответственной арматуры указаны расширенные параметры. Для стандартных фитингов, уплотнений и монтажных элементов приведены конструктивные характеристики, важные для подбора и практического применения.
Поставка со склада в России
Подбор под задачу предприятия
Помощь во внедрении и интеграции
Техническое сопровождение LeakLab
Для каких задач подходит данная складская программа
Сборка новых вакуумных систем
Склад закрывает базовые и расширенные потребности при построении трактов от форвакуумного участка до высоковакуумной камеры. Это удобно при разработке лабораторных установок, сушильных систем, камер дегазации, стендов контроля герметичности и систем нанесения покрытий.
Модернизация действующего оборудования
Наличие клапанов, затворов, сильфонов, переходов и расходных элементов позволяет быстро заменить узкие места в существующей установке, добавить отсекающие органы, повысить ремонтопригодность и снизить простой оборудования.
Ремонт и сервис
На практике значительная часть остановок связана не с насосом как таковым, а с арматурой, уплотнениями, центровочными элементами и соединительными узлами. Наличие комплектующих на складе ускоряет восстановление вакуумной плотности и возврат системы в работу.
Инженерное внедрение на предприятии
LeakLab помогает не только с поставкой, но и с подбором типоразмеров, согласованием присоединений, выбором режима откачки, конфигурацией клапанов и насосного агрегата, а также с подготовкой схем подключения и методики эксплуатации.
Для отдельных моделей сложной арматуры возможны разные исполнения по типу фланца, напряжению питания, типу обратной связи, уплотнению и охлаждению. Перед отгрузкой конфигурация подтверждается по задаче заказчика.
Перечень компонентов CBVAC в наличии
| № | Категория | Наименование | Модель / исполнение | Кол-во | Технические характеристики и назначение |
|---|---|---|---|---|---|
| Насосы | |||||

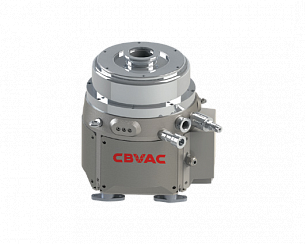

| 1 | Высоковакуумные насосы | Турбомолекулярный насос на гибридных подшипниках |
JFB-100/301(LF) Заказной № A21A1-00020 |
1 шт | Насос серии JFB для получения высокого и сверхвысокого вакуума. Для близкой по конструкции открытой спецификации серии указываются быстрота действия до 250 л/с по азоту и 200 л/с по гелию, предельное остаточное давление до 5×10-6 Па для исполнения ЛФ, керамические шариковые подшипники с консистентной смазкой, произвольное монтажное положение, номинальная частота вращения 54 000 об/мин, время разгона около 3 минут, интерфейс RS-485 и Modbus RTU. На складе находится исполнение ЛФ, поэтому присоединение и конфигурация контроллера уточняются при заказе. Подходит для научных установок, аналитики, течеискания и вакуумных стендов. |
| 2 | Высоковакуумные насосы | Турбомолекулярный насос на гибридных подшипниках, двухпортовый |
JFB-63/81(LF) Заказной № A22A1-00021 |
1 шт | Компактный двухпортовый турбомолекулярный насос для аналитического оборудования и небольших вакуумных систем. Основной порт LF63 обеспечивает быстроту действия 85 л/с, дополнительный порт KF16 - 3,5 л/с. Максимальное постоянное давление на выходе 650 Па, критическое давление на выходе 950 Па, предельное остаточное давление по основному порту менее 8×10-6 Па, по дополнительному порту менее 8×10-4 Па. Напряжение привода 24 В постоянного тока, разгон не более 2,5 мин, замедление не более 3,5 мин, масса 2,5 кг. Насос допускает установку под произвольным углом и удобен там, где требуется компактная многопортовая схема откачки. |
| 3 | Высоковакуумные насосы | Турбомолекулярный насос на магнитном подвесе |
MTP-3201MS (ISO320F) Заказной № A24A3-00047 |
1 шт | Крупный насос для высокопроизводительных систем с магнитным подвесом ротора. Быстрота действия 3200 л/с по азоту, 2800 л/с по аргону и 2300 л/с по водороду. Впускной фланец ISO320F, выпускной фланец KF40, номинальная частота вращения 27 700 об/мин, предельное остаточное давление порядка 10-7 Па, время разгона до 10 мин, время торможения менее 16 мин, степень защиты IP54, водяное охлаждение, масса 87 кг. Для версии МS предусмотрена продувка азотом 50 стандартных кубических сантиметров в минуту. Модель рассчитана на крупные технологические камеры, установки напыления, плазмохимические процессы и другое оборудование с высокой газовой нагрузкой. |
| 4 | Форвакуумные насосы | Сухой форвакуумный насос |
SSH20 Dry Pump Заказной № A26L1-00001 |
1 шт | Сухой двухвинтовой насос без обратной миграции масла в вакуумный тракт. Быстрота действия 21,6 м3/ч, что соответствует примерно 6,3 л/с, предельное давление менее 1 Па, входной фланец KF25, выходной фланец KF16, питание 220 В, установленная мощность 750 Вт, потребляемая мощность при максимальном давлении около 550 Вт. Уровень шума менее 60 дБ, виброскорость не более 1 мм/с, масса до 15 кг, габариты 381×273×227 мм, рабочий диапазон температур от минус 10 до плюс 40 °C. Насос хорошо подходит для лабораторий, измерительного оборудования, вакуумной сушки и как форвакуумная ступень турбомолекулярного насоса. |
| Клапаны и затворы | |||||
| 5 | Высоковакуумные клапаны | Пневматический угловой клапан |
GDQ-J40HGK-EH1D Заказной № 4.1.2263-EH1D |
6 шт | Угловой клапан с пневматическим приводом для быстрого отсечения или соединения вакуумной линии. Конструктивно ориентирован на работу в автоматизированных циклах откачки и напуска. Для подобных клапанов этого класса характерны малая мертвая зона, высокая проводимость в открытом состоянии и работа с воздухом или неагрессивными газами. Рационален для автоматических стендов, камер и технологических линий. |
| 6 | Высоковакуумные клапаны | Пневматический угловой клапан |
GDC-J40BGK Заказной № 4.1.E2263 |
5 шт | Запорный клапан с приводом для отсечки объема и автоматизации вакуумной трассы. Применяется при циклической работе стендов, в системах с внешним управлением и там, где важны повторяемость срабатывания и возможность вывода статуса в систему автоматики. Конструктивное исполнение ориентировано на высоковакуумный режим и компактную интеграцию. |
| 7 | Регулирующие клапаны | Клапан тонкой регулировки |
GW-J2 Заказной № 4.1.A2703 |
2 шт | Клапан точной настройки газового потока и проводимости. Используется для натекания, тонкого напуска, калибровки, дозированной подачи газа в вакуумный объем, а также для плавной настройки режима откачки. Особенно полезен в лабораторных системах и калибровочных схемах. |
| 8 | Высоковакуумные клапаны | Ручной угловой клапан |
GDJ-16BGK Заказной № 4.1.D2063 |
1 шт | Компактный ручной запорный орган для локального перекрытия участка вакуумной линии малого диаметра. Применяется в сервисных и вспомогательных ветвях, на диагностических точках, при подключении датчиков, контрольных объемов или малых камер. |
| 9 | Клапаны напуска | Ручной клапан заполнения и напуска |
GD-Q4 Заказной № 4.1.A2130 |
4 шт | Клапан для управляемого напуска воздуха или технологического газа. Используется для развакуумирования, заполнения контрольного объема, подачи пробного или вспомогательного газа. Удобен в схемах, где важна ручная настройка режима. |
| 10 | Клапаны автоматики | Электромагнитный клапан дифференциального напуска |
DYC-JQ25 Заказной № 4.1.C2438A |
2 шт | Электромагнитный клапан для управляемого напуска через перепад давления. Применяется в автоматизированных циклах, где необходимо точно запустить заполнение или развакуумирование без постоянного участия оператора. Подходит для технологических и испытательных стендов. |
| 11 | Высоковакуумные клапаны | Прямоточный электромагнитный клапан |
GDC-Z(90)'50BGK Заказной № 4.1.C2462 |
7 шт | Прямоточная компоновка уменьшает местные потери и более выгодна по проводимости, чем угловая схема, особенно на высоких потоках газа. Клапан целесообразен для участков, где необходимо быстрое срабатывание при минимальном гидравлическом сопротивлении в открытом положении. |
| 12 | Высоковакуумные клапаны | Угловой электромагнитный клапан |
GDC-J25BGK Заказной № 4.1.C2420 |
5 шт | Угловой клапан с электромагнитным приводом для быстрого открытия и закрытия вакуумной линии. Применяется в логике межблочной автоматики, в циклах вакуумирования, напуска и изоляции объема. Эффективен там, где требуется компактное размещение арматуры. |
| 13 | Сверхвысоковакуумные затворы | Электрический шиберный затвор |
CCD-250B Заказной № A22Y2-00100 |
1 шт | Шиберный затвор для больших проходных сечений с электромеханическим приводом. Для исполнения DN250 указываются рабочий диапазон от 1,0×10-7 до 1,2×105 Па, величина течи корпуса и седла 1,3×10-7 Па·л/с, допустимый перепад давления перед открытием до 3×103 Па, число циклов до первого обслуживания 10 000, время открытия и закрытия до 50 с, питание 220 В или 380 В, корпус из нержавеющей стали. Конструкция рассчитана на высоковакуумные и сверхвысоковакуумные системы с требованиями к низкой течи и стабильному перекрытию большого прохода. |
| 14 | Регулирующие затворы | Электрический дроссельный клапан |
CCJ-250B Заказной № A22Y2-00132 |
1 шт | Дроссельный затвор с электроприводом для управления проводимостью тракта и стабилизации давления в камере. Подходит для процессов напыления, сушки, термовакуумной обработки, а также для систем, где требуется плавная настройка режима работы насоса без резких скачков давления. |
| 15 | Сверхвысоковакуумные затворы | Ручной шиберный затвор |
CC-40BGC Заказной № 4.1.1004 |
1 шт | Компактный ручной шиберный затвор для локальной изоляции сверхвысоковакуумной линии. Применяется в небольших вакуумных узлах, на аналитических приборах, испытательных сборках и участках, где требуется ручное надежное перекрытие без сложной автоматики. |
| 16 | Сверхвысоковакуумные затворы | Пневматический шиберный затвор |
CCQ-25BGK-A Заказной № 4.1.1201A |
1 шт | Пневматический затвор серии сверхвысокого вакуума. Для затворов этого класса типичны работа от сжатого воздуха 0,4-0,6 МПа, применимость в диапазоне от атмосферного давления до порядка 1,3×10-7 Па, малая величина течи и возможность оснащения обратной связью по положению. Эффективен для автоматизированной изоляции объема в циклических вакуумных процессах. |
| Уплотнения, окна, измерительные и монтажные элементы | |||||
| 17 | Уплотнения | Уплотнительное кольцо |
63 (5,3×75) Заказной № 4.1.7675 |
2 шт | Эластомерное уплотнение типа O-ring для фланцевых и крышечных соединений. Используется при сервисе вакуумной арматуры, смене расходных элементов и восстановлении герметичности узлов. Размер важен для точного подбора по канавке и усилию обжатия. |
| 18 | Фитинги КФ | Тройник растяжной КФ |
40 Заказной № 4.1.7111 |
2 шт | Тройник из нержавеющей стали для разветвления вакуумной линии на три направления. Применяется для подключения датчиков, дополнительных насосов, вспомогательных объемов и байпасных ветвей. Формирует компактный узел на стандартном быстросборном соединении КФ40. |
| 19 | Фитинги КФ | Крестовина растяжная КФ |
40 Заказной № 4.1.7125 |
2 шт | Четырехходовой распределительный элемент КФ40 из нержавеющей стали. Удобен для размещения нескольких ответвлений, окон, датчиков или контрольных линий в ограниченном объеме вакуумного шкафа или камеры. |
| 20 | Переходные фитинги КФ | Переходной тройник КФ |
25-40 Заказной № 4.1.7073 |
2 шт | Переходной тройник для сопряжения линий разного условного прохода. Применяется при модернизации уже существующей трассы, когда основной трубопровод и боковая ветвь имеют разные диаметры КФ. |
| 21 | Сильфоны КФ | Гофрированный сильфон |
40-500 304 Заказной № 4.1.7016 |
2 шт | Сильфонный компенсатор КФ40 длиной около 500 мм из нержавеющей стали 304. Служит для развязки вибраций насоса, компенсации теплового расширения, несоосности и монтажных допусков. Полезен в системах, где жесткая трасса может передавать нагрузку на фланцы и чувствительные узлы. |
| 22 | Монтажные элементы | Цепочка для фланца ЛФ с хромированием |
M8 Заказной № 4.1.7834 |
10 шт | Механический зажимной элемент для соединений ЛФ. Применяется при стяжке и удержании фланцевых узлов, где требуется надежная фиксация и повторяемость сборки. Удобен в сервисе и при частой разборке соединения. |
| 23 | Измерительные приборы | Вакуумметр |
CM111AVASL Маркировка CM |
2 шт | Прибор для контроля давления в вакуумной системе. Используется как локальная точка измерения при наладке, диагностике, контроле режима откачки и наблюдении за состоянием магистрали или камеры. Окончательный диапазон измерения и схема подключения уточняются по паспорту конкретного исполнения. |
| 24 | Фланцевые элементы ЛФ | Центрирующее кольцо |
ЛФ63 Заказной № 4.1.7647 |
2 шт | Центрирующий и уплотняющий элемент для соединений ЛФ63. Обеспечивает соосность сопрягаемых фланцев и корректную работу уплотнения, что особенно важно для сохранения вакуумной плотности при повторной сборке. |
| 25 | Уплотнения ЦФ | Медная прокладка ЦФ электрода |
16-1 Заказной № 4.1.7463 |
2 шт | Металлическая прокладка для узлов стандарта ЦФ16. Обеспечивает герметизацию за счет врезания ножевых кромок фланца в медь. Применяется в высоковакуумных и сверхвысоковакуумных узлах, включая электрические вводы и специализированную арматуру. |
| 26 | Монтажные элементы ЛФ | Двусторонний зажимной блок для заглушки ЛФ |
63 Заказной № 4.1.7703 |
2 шт | Прижимной блок из нержавеющей стали для крепления глухих фланцев и сопрягаемых деталей в соединении ЛФ63. Применяется при сборке камер и технологических узлов, где требуется прочная механическая стяжка фланцев. |
| 27 | Уплотнения ЦФ | Плоская прокладка из бескислородной меди |
CF35 oxygen-free copper Заказной № 4.1.7357 |
3 шт | Прокладка из бескислородной меди для фланцев ЦФ35. Обеспечивает высокую газонепроницаемость, стойкость к прогреву и стабильность соединения в режимах высокого и сверхвысокого вакуума. |
| 28 | Смотровые элементы | Смотровое окно ЦФ |
CF63 Заказной № 4.1.7448 |
2 шт | Вакуумное смотровое окно на фланце ЦФ63 для визуального контроля процессов внутри камеры. Применяется при наблюдении за напылением, нагревом, плазмой, перемещением механизмов и при сервисной диагностике. |
| 29 | Смотровые элементы | Смотровое окно ЦФ |
CF35 Заказной № 4.1.7446 |
2 шт | Компактное окно для камер и аналитических узлов малого объема. Позволяет контролировать внутреннее состояние вакуумного узла, наличие разряда, перемещение элементов и общее состояние процесса. |
| 30 | Линейные элементы КФ | Переходной патрубок КФ |
40 Заказной № 4.1.7153 |
2 шт | Жесткий переходной патрубок КФ40 для соединения участков линии и адаптации трассы по длине. Используется в компоновке насосных рам, вакуумных шкафов, распределительных панелей и испытательных стендов. |
| 31 | Линейные элементы КФ | Регулирующий соединитель КФ |
40 Заказной № 4.1.7163 |
2 шт | Соединительный элемент КФ40, применяемый как переходный или компоновочный узел в вакуумной трассе. Используется там, где необходимо выдержать геометрию линии, изменить конфигурацию участка или ввести дополнительный монтажный элемент. |
| 32 | Переходные фитинги КФ | Прямой переходной тройник КФ |
40-25 Заказной № 4.1.7139 |
2 шт | Тройник-переход для врезки боковой ветви меньшего диаметра в основную линию КФ40. Полезен при подключении датчиков, натекателей, байпасов, вспомогательных насосов и контрольных объемов. |
| 33 | Монтажные элементы | Зажим ЛФ |
40 Заказной № 4.1.7056 |
2 шт | Алюминиевый зажим для быстросборного механического соединения элементов стандарта ЛФ и сопрягаемых узлов. Обеспечивает удобство монтажа при сервисе и сборке линии. |
| 34 | Монтажные элементы | Фланцевый прижимной блок ЛФ |
M10 Заказной № 4.1.7821 |
10 шт | Стальной прижимной блок под болт М10 для стяжки фланцевых соединений ЛФ. Используется в силовых соединениях камер и трубопроводов, где важна стабильная механическая фиксация. |
| 35 | Функциональные вставки | Молекулярно-ситовой адсорбционный патрубок |
25 Заказной № 4.1.3252 |
1 шт | Патрубок с адсорбентом для снижения содержания влаги и части газовых примесей в линии. Полезен при работе с чувствительными датчиками, в пусковых режимах, при защите вакуумного тракта и в установках, где требуется снижение влаговой нагрузки. |
В приведенной таблице количество соответствует текущему загруженному перечню складских позиций. Для насосов и ответственной вакуумной арматуры приведены либо точные открытые параметры модели, либо параметры соответствующей серии. Для стандартных фитингов, прокладок, окон и монтажных деталей техническая графа содержит конструктивные характеристики, важные для подбора, сборки и эксплуатации.
Что получает заказчик при поставке через LeakLab
Поставка вакуумных компонентов сама по себе редко решает инженерную задачу полностью. На практике важно согласовать насос с форвакуумной ступенью, корректно подобрать тип затвора по перепаду давления, проверить совместимость фланцевых стандартов, увязать сигнализацию положения клапанов с системой управления и исключить лишние проводящие сужения в линии.
Лаборатория LeakLab помогает подобрать компоненты под реальную схему предприятия, определить рациональную конфигурацию тракта, подготовить рекомендации по установке, по режиму откачки и по вводу оборудования в эксплуатацию. При необходимости выполняются консультации по течеисканию, контролю герметичности, вакуумированию, выбору вакуумметров и обучению персонала.
