JFB-160/450D: три антивибрационные комплектации LF/CF; нагрев, продувка и охлаждение зависят от заказного кода. Каталожное изображение семейства JFB-160/401 и JFB-160/450D; PDF с заказными кодами.
Описание
Молекулярный насос серии JFB с керамическим шариковым подшипником и консистентной смазкой.
Характеристики JFB-160/450D
| Тип подшипника | прецизионный керамический подшипник |
|---|---|
| Контроллер | интегрированный или отдельный контроллер в зависимости от исполнения |
| Управление | запуск и остановка одной кнопкой, коммуникационные функции |
| Охлаждение | воздушное или водяное охлаждение в зависимости от модели и опций |
Применение
- высоковакуумные установки
- научные приборы
- технологические камеры
Научно-техническая основа подбора
Для турбомолекулярных насосов скорость откачки и степень сжатия зависят от геометрии лопаток, зазора между ротором и статором, числа ступеней, частоты вращения и режима форвакуума. При выборе учитывают рабочий газ, компрессию по водороду и азоту, тип подшипников, охлаждение, ориентацию монтажа и требования к чистоте вакуумной системы.
Источник:Каталог производителя по молекулярным насосам JFB CBVAC
Документы
Технический паспорт с изображением, основными параметрами и контактами для заказа.
Скачать технический паспорт PDFСпециальные исполнения JFB-160/450D
В изготовительском каталоге перечислены антивибрационные исполнения с различным охлаждением и присоединениями LF или CF; доступны комплектации с нагревателями и продувкой.
| Заказной код | Фланец | Охлаждение | Комплектация |
|---|---|---|---|
| A23A1-00018 | LF160 | Воздушное | Нагреватели, низкотемпературные подшипники и низкоскоростная версия для холодной среды; уплотнение кольцом. |
| A21A1-00063 | CF160 | Водяное | Встроенный контроллер, узел продувки малого расхода и металлическое уплотнение. |
| A24A1-00007 | CF160 | Воздушное | Встроенный контроллер, нагреватель и металлическое уплотнение. |
У A23A1-00018 отдельно обозначена низкоскоростная версия для холодной среды. Быстроту откачки, степень сжатия и частоту вращения стандартного насоса нельзя назначать этому исполнению по аналогии. Температура нагрева и рабочий температурный диапазон не определяются одним наличием нагревателя.
При подборе фиксируют заказной код, температурный режим, рабочий газ, газовую нагрузку, охлаждение, размещение контроллера и допустимую вибрацию. Численные пределы специального исполнения задают для конкретной комплектации; различия в уплотнении и фланце также сохраняют.

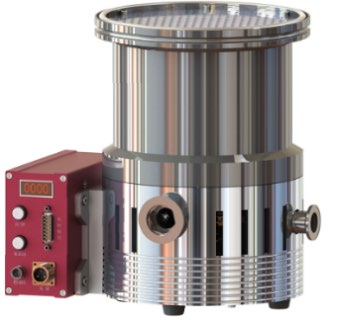

Каталожное изображение семейства JFB-160/401 и JFB-160/450D; не изображение каждой специальной комплектации.
