Ёмкостные мембранные вакуумметры для полупроводниковых процессов: принцип, выбор и метрология

Ёмкостный мембранный вакуумметр, или capacitance diaphragm gauge (CDG), измеряет давление по деформации тонкой металлической мембраны. Газ контактирует с процессной стороной мембраны, а её перемещение считывается электрически по изменению ёмкости без механического контакта с измерительным электродом. Такой прямой метод востребован при дозировании газа, стабилизации давления в камерах травления и осаждения, а также в системах, где состав газовой смеси меняется во время рецепта.

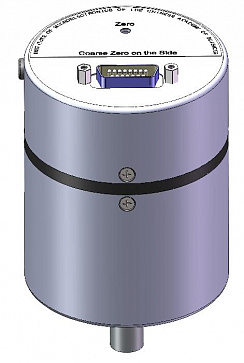

Серии CBVAC CM1 и CM1E относятся к классу CDG. Baratron® является зарегистрированной товарной маркой MKS Instruments, поэтому в этой статье она не используется как родовое название прибора. Корректное общее обозначение — «ёмкостный мембранный вакуумметр» или CDG. Сопоставлять модели разных производителей следует по диапазону, точности, температурному исполнению, материалам, присоединению и условиям процесса, а не только по принадлежности к одному физическому классу.

Прямое измерение давления

В абсолютном CDG одна сторона мембраны обращена к процессу, а другая — к герметичной опорной полости с низким остаточным давлением. Разность давлений создаёт силу, мембрана прогибается, и зазор между ней и неподвижным электродом изменяется. Электронная схема преобразует изменение ёмкости в сигнал давления.

Для малых упругих деформаций связь можно представить как последовательность:

давление → сила на мембране → прогиб → изменение ёмкости → выходной сигнал

Измеряемое воздействие связано с силой на известной площади, поэтому CDG не требует коэффициента чувствительности к каждому виду газа так, как это делают тепловые или ионизационные вакуумметры. Но фраза «не зависит от газа» не отменяет влияния температуры, загрязнения, механических напряжений, монтажа и режима течения в соединительной трубке.

Что означает «неконтактный» датчик

В применении к CDG «неконтактный» означает, что перемещение мембраны считывается ёмкостным методом: электрод не касается мембраны в нормальном диапазоне. Сам прибор при этом контактирует с процессным газом своей измерительной полостью и мембраной. Поэтому химическая совместимость и защита от осаждения остаются обязательными.

Такое уточнение важно для полупроводникового производства. Датчик нельзя считать изолированным от плазмохимических побочных продуктов только потому, что его электрическое считывание бесконтактно.

Полный диапазон важнее максимального числа на шкале

CDG обычно нормируется относительно полного диапазона, или full scale (F.S.). Если рабочее давление слишком мало по сравнению с F.S., абсолютная ошибка нуля и температурный дрейф становятся большой долей результата. Поэтому один датчик на 1000 Торр не заменяет датчик на 1 Торр при точном управлении процессом около 0,1 Торр.

При выборе проверяют четыре разные характеристики:

• точность — близость показания к опорному значению в заданных условиях;
• повторяемость — разброс при повторении одинакового цикла;
• разрешение — минимальное различимое изменение выходного сигнала;
• стабильность нуля — изменение показания при неизменном истинном давлении.

Высокое разрешение само по себе не гарантирует малую неопределённость. NIST отмечает, что у высокоточных CDG практическими ограничителями являются нестабильность нуля, долгосрочное изменение калибровки и тепловая транспирация. Поэтому спецификацию нельзя сводить к одной строке «точность».

Диапазоны CM1 и CM1E

По каталогу производителя линейка CM1 выпускается без нагрева, с термостатированием 45 °C и 100 °C. CM1E разработана для процессов травления и предлагается в исполнениях 45 °C и 100 °C. Доступный полный диапазон зависит от температуры.

В системе СИ 1 Торр = 133,322 Па. Например, 0,02 Торр соответствует приблизительно 2,67 Па, 0,1 Торр — 13,33 Па, а 100 Торр — 13,33 кПа. В документации и интерфейсе АСУ следует явно хранить единицу измерения: числовое значение без «Па» или «Торр» неоднозначно.

Каталог указывает аналоговый выход 0–10 В постоянного тока, входную нагрузку более 10 кОм и время отклика менее 20 мс. Разрешение заявлено 0,001 % F.S.; для диапазонов 0,02 и 0,05 Торр — 0,002 % F.S. Эти цифры описывают конкретные исполнения и не должны автоматически трактоваться как суммарная точность измерительного канала.

Температурное исполнение и тепловая транспирация

Нагрев корпуса нужен не только для удобства стабилизации электроники. Он помогает поддерживать воспроизводимую температуру мембраны и снижать риск конденсации некоторых продуктов процесса. Однако нагретый датчик, соединённый с более холодной камерой тонкой трубкой, создаёт температурный градиент.

В молекулярном и переходном режимах градиент вызывает тепловую транспирацию: давление у чувствительного элемента может отличаться от давления в камере. Поправка зависит от газа, температур, диаметра и длины трубки, а также от давления. Публикации по CDG показывают, что универсальной поправки для всех газов и геометрий нет. Практические меры:

1. минимизировать неоправданно длинную и узкую линию к датчику;
2. обеспечить воспроизводимую температуру присоединения;
3. выдержать полный прогрев перед установкой нуля и измерением;
4. калибровать канал в конфигурации, близкой к рабочей;
5. учитывать газ и геометрию, если требуемая неопределённость сравнима с эффектом транспирации.

Каталог CM1/CM1E задаёт для нагретых исполнений время прогрева 2 часа при диапазоне от 1 Торр и 4 часа для диапазонов ниже 1 Торр. Установку нуля до завершения прогрева нельзя считать эквивалентной рабочей настройке.

CM1E для процессов травления

В плазменном травлении и ряде процессов CVD датчик сталкивается с коррозионно-активными веществами и продуктами, способными осаждаться на внутренних поверхностях. Осаждение меняет механические свойства мембраны и распределение температуры, а коррозия нарушает её геометрию. Результатом становятся дрейф нуля, изменение чувствительности и ухудшение повторяемости.

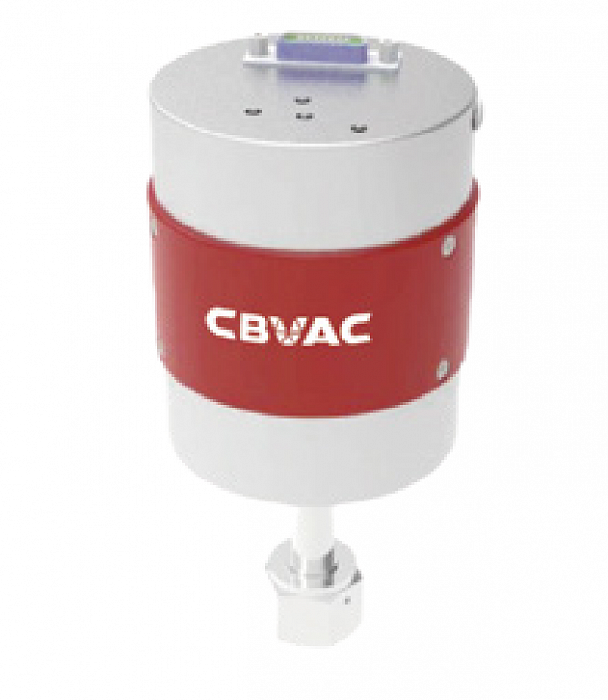

По данным каталога, CM1E имеет специализированную геометрию для снижения воздействия продуктов травления на мембрану, использует коррозионностойкий никелевый сплав на поверхностях, контактирующих с вакуумом, и выпускается с термостатированием 45 °C или 100 °C. Это не означает химическую стойкость ко всем средам. Совместимость подтверждают для конкретного состава, концентрации, температуры и режима очистки.

Для уменьшения загрязнения полезны правильная ориентация, короткое присоединение без холодных ловушек, контролируемая температура и расположение, защищающее мембрану от прямого потока частиц. Решение не должно ухудшать проводимость настолько, чтобы сигнал запаздывал относительно процесса.

Материалы, перегрузка и присоединения

Для CM1 и CM1E каталог указывает коррозионностойкий никелевый сплав как материал, контактирующий с вакуумом, внутренний объём 6,3 см³ и предел перегрузки 310 кПа. Высокая допустимая перегрузка полезна при переходных процессах, но не заменяет защиту от гидроудара, быстрого напуска газа и загрязняющего выброса.

В перечне присоединений указаны NW 16 KF, NW 25 KF, CF16, CF35, 8 VCR Female, 8 VCO/VOC Female и трубные варианты. Конкретное обозначение заказа необходимо сверять с актуальным листом кодирования: одинаковая серия может отличаться диапазоном, температурой, точностью, ориентацией и электрическим интерфейсом.

Построение измерительного канала 0–10 В

Пусть полный диапазон датчика равен P_FS, а выход линейно изменяется от 0 до 10 В. Для штатной передаточной функции давление оценивают как:

P = P_FS × U / 10

Формулу применяют только после проверки нулевого смещения, полярности, общей точки сигнала и фактической калибровки. В АСУ ТП необходимо хранить полный диапазон конкретного установленного датчика. Замена головки 1 Торр на 10 Торр без изменения масштаба даст десятикратную ошибку.

Для устойчивого канала следует:

• использовать отдельные проводники сигнала и питания согласно распиновке;
• не объединять сигнальную землю с защитным заземлением произвольно;
• проверить входное сопротивление аналогового модуля;
• экранировать кабель и избегать совместной прокладки с силовыми цепями;
• контролировать обрыв, выход за физический диапазон и невозможную скорость изменения;
• сохранять серийный номер, диапазон, дату калибровки и коэффициенты в конфигурации установки.

Калибровка, установка нуля и прослеживаемость

Установка нуля корректирует текущий сдвиг, но не является полной калибровкой. Для нуля датчик должен быть стабилизирован по температуре и находиться при давлении, пренебрежимо малом относительно его полного диапазона. Если базовое давление установки недостаточно низкое, команда нуля скроет реальное давление и внесёт постоянную ошибку.

Калибровка сравнивает показания с прослеживаемым эталоном в нескольких точках диапазона. Интервал калибровки определяют не календарём производителя в отрыве от процесса, а историей дрейфа, требованиями рецепта и тяжестью загрязнения. После воздействия агрессивной среды, атмосферного удара или обслуживания полезна внеочередная проверка нуля и чувствительности.

NIST использует CDG как высокоразрешающие сравнительные приборы, одновременно учитывая их дрейф и необходимость предварительной калибровки. Для производственного контроля это означает: паспорт прибора, протокол калибровки и журнал нуля должны рассматриваться вместе.

Выбор датчика для полупроводниковой установки

Перед заказом CM1 или CM1E зафиксируйте:

Если процесс охватывает несколько порядков давления, один CDG может быть недостаточен. Для точного регулирования выбирают диапазон, близкий к рабочему, а для защиты от атмосферного давления используют дополнительный канал или соответствующую логику. Перекрывающиеся диапазоны позволяют диагностировать дрейф сравнением приборов.

Научные публикации и патентный контекст

Источники ниже объясняют общую метрологию CDG. Патенты не подтверждают использование конкретных конструктивных пунктов в приборах CBVAC.

1. NIST: Measurement Performance of High-Accuracy Low-Pressure Transducers — разрешение, нулевая нестабильность, долгосрочный дрейф и тепловая транспирация.
2. NIST: Vacuum Comparison Standard — применение CDG как сравнительных приборов и роль предварительной калибровки.
3. DSMC analysis of thermal transpiration of capacitance diaphragm gauge, Vacuum — влияние температурного градиента на показания.
4. On gas dependence of thermal transpiration and a critical appraisal of correction methods for capacitive diaphragm gauges, Vacuum — зависимость поправки от газа и модели.
5. Modification of the Takaishi–Sensui formula for thermal transpiration, Vacuum — влияние геометрии соединительной трубки.
6. US6734659B1: Interface circuit for a capacitance diaphragm gauge — дифференциальное ёмкостное считывание прогиба мембраны.
7. US8997576B2: Capacitance diaphragm gauge — опорная вакуумная полость и влияние нарушения её герметичности.
8. US4587851A: Capacitance manometer — сварная мембрана и герметичная опорная полость.

Практический вывод

CDG обеспечивает прямое и быстрое измерение давления, удобное для воспроизводимого управления вакуумным процессом. Высокое качество результата достигается не одним датчиком, а правильным выбором полного диапазона, термостатированием, чистой и короткой линией, корректным масштабированием 0–10 В, выдержкой прогрева и прослеживаемой калибровкой. Для агрессивных процессов серия CM1E даёт специализированный вариант, но окончательный выбор всё равно требует данных о химии, температуре и режиме загрязнения.
