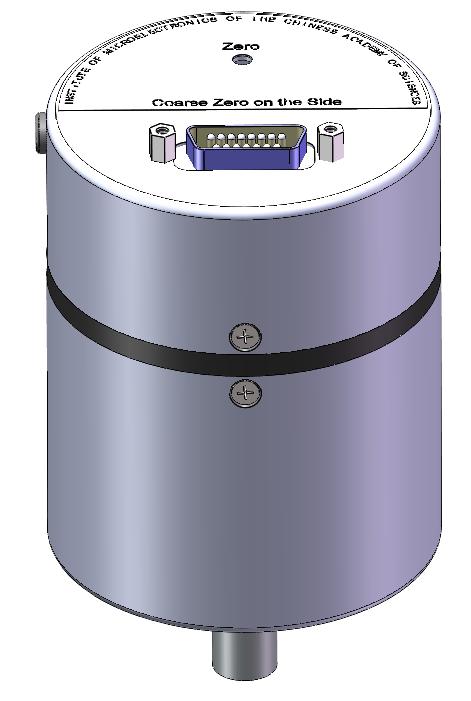

Ёмкостный мембранный вакуумметр CBVAC CM101ACCSL относится к серии CM1 для высокоточного измерения абсолютного давления независимо от состава газа. Конкретный диапазон и присоединение определяются кодом исполнения.
Конструкция и применение
- результат не зависит от состава газа
- быстрый отклик на изменение давления
- цельносварная измерительная полость
- варианты без нагрева, 45 °C и 100 °C
Технические характеристики
| Принцип измерения | ёмкостный мембранный, абсолютное давление |
|---|---|
| Доступные диапазоны серии | 0,02-1000 Торр в зависимости от исполнения |
| Аналоговый выход | 0-10 В постоянного тока, нагрузка > 10 кОм |
| Питание | ±15 В постоянного тока |
| Время отклика | < 20 мс |
| Разрешение | 0,001% полной шкалы; 0,002% для 0,02 и 0,05 Торр |
| Сигнальный разъём | DB15 Male |
| Вакуумные присоединения | NW16 KF, NW25 KF, CF16, CF35, VCR/VCO и трубные исполнения |
| Объём измерительной полости | 6,3 см³ |
| Допустимое избыточное давление | 310 кПа |
| Материал, контактирующий со средой | коррозионностойкий никелевый сплав |
Источник данных: 真空规系列型号手册20251120 (2).pdf, стр. 1. Значения приведены в единицах и условиях, указанных изготовителем.
