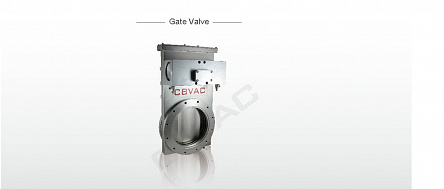

Шиберные высоковакуумные и сверхвысоковакуумные затворы

Область применения материала

Материал разделяет общую физику вакуумной техники и сведения о конкретных сериях CBVAC. Численные характеристики оборудования следует применять только к той модели и конфигурации, для которой они приведены в руководстве или опросном листе. Паспортная быстрота действия насоса не равна эффективной быстроте откачки камеры: результат зависит от проводимости патрубков, режима течения, состава газа, газовой нагрузки и состояния поверхности. Указанные расчётные зависимости требуют проверки исходных допущений для конкретной установки.

Инженерный обзор

Инженерно-техническое дополнение к руководству по проектированию вакуумных систем

1. Теория проводимости и расчет эффективной быстроты откачки в ВВ- и СВВ-системах

Проектирование высоковакуумных (ВВ) и сверхвысоковакуумных (СВВ) систем основано на анализе течения разреженного газа. При давлениях ниже $10^{-3}$ мбар соударения молекул со стенками камеры полностью доминируют над межмолекулярными соударениями [CERN-2024-003-Vacuum-Systems.pdf].

Газодинамические режимы и критерии их разграничения

Характер течения газа определяется безразмерным критерием — числом Кнудсена ($Kn$) [CERN-JUAS-2021-Vacuum-Systems.pdf]: $$Kn = \frac{\lambda}{d},$$ где $\lambda$ — средняя длина свободного пробега молекул (м), а $d$ — диаметр проходного сечения затвора (м).

Средняя длина свободного пробега для сухого воздуха при температуре $20^\circ\text{C}$ ($293.15$ К) рассчитывается из соотношения: $$\lambda = \frac{kT}{\sqrt{2}\pi d_m^2 P} \approx \frac{6.6 \times 10^{-3}}{P[\text{Па}]} \quad \text{(м)},$$ где $d_m \approx 3.7 \times 10^{-10}$ м — диаметр молекулы воздуха, $k$ — постоянная Больцмана, $P$ — давление (Па).

Выделяют три режима течения: 1. Вязкостный ($Kn < 0.01$): Молекулы соударяются преимущественно друг с другом. 2. Переходный ($0.01 \le Kn \le 0.5$): Столкновения молекул друг с другом и со стенками сопоставимы по частоте. 3. Молекулярный ($Kn > 0.5$): Молекулы движутся независимо, сталкиваясь только со стенками трубопроводов и заслонками затворов [CERN-2024-003-Vacuum-Systems.pdf].

Для шиберного затвора диаметром $100$ мм ($0.1$ м) молекулярный режим устанавливается при давлении: $$P < \frac{6.6 \times 10^{-3}}{0.05} \approx 0.13 \text{ Па} \approx 1.3 \times 10^{-3} \text{ мбар}.$$

Проводимость одиночного затвора как короткого патрубка

Проводимость $C$ (л/с) определяется как отношение потока газа $Q$ (мбар$\cdot$л/с) к перепаду давлений на концах элемента [CERN-2024-003-Vacuum-Systems.pdf]: $$C = \frac{Q}{P' - P}.$$

В молекулярном режиме проводимость не зависит от давления и определяется геометрией канала, молярной массой газа $M$ и температурой $T$ [CERN-2024-003-Vacuum-Systems.pdf]. Открытый шиберный затвор рассматривается как короткая цилиндрическая труба. Ее проводимость рассчитывается с использованием вероятности прохождения (коэффициента Клаузинга) $t$: $$C = C_{hole} \cdot t,$$ где $C_{hole}$ — проводимость идеального отверстия той же площади [CERN-JUAS-2015-Vacuum-Technology.pdf].

Проводимость тонкого отверстия площадью $A$ (м$^2$) в молекулярном режиме рассчитывается по формуле [CERN-JUAS-2015-Vacuum-Technology.pdf]: $$C_{hole} = \frac{1}{4} A v_{av} = A \sqrt{\frac{R T}{2 \pi M}} \quad \text{(м}^3\text{/с)},$$ где $v_{av} = \sqrt{8 R T / (\pi M)}$ — средняя скорость молекул, $R = 8.3145$ Дж/(моль$\cdot$К) — газовая постоянная [CERN-2024-003-Vacuum-Systems.pdf], $M$ — молярная масса газа (кг/моль).

Для воздуха ($M = 0.02897$ кг/моль) при $20^\circ\text{C}$ формула упрощается до [CERN-2024-003-Vacuum-Systems.pdf]: $$C_{hole, air} [\text{л/с}] = 11.6 \cdot A [\text{см}^2].$$

Для других газов проводимость пересчитывается по формуле [CERN-2024-003-Vacuum-Systems.pdf]: $$C_{gas} = C_{air} \cdot \sqrt{\frac{28.97}{M_{gas}[\text{г/моль}]}}.$$

Проводимость отверстия диаметром $100$ мм ($DN100$, $A = 78.54$ см$^2$) при $20^\circ\text{C}$: * Воздух/Азот ($M = 28.97$ / $28.0$ г/моль): $C_{air} = 11.6 \times 78.54 \approx 911 \text{ л/с}$. * Водород ($H_2$): $C_{H_2} = 911 \times \sqrt{28.97/2.016} \approx 3452 \text{ л/с}$ [CERN-2024-003-Vacuum-Systems.pdf]. * Водяной пар ($H_2O$): $C_{H_2O} = 911 \times \sqrt{28.97/18.02} \approx 1155 \text{ л/с}$. * Диоксид углерода ($CO_2$): $C_{CO_2} = 911 \times \sqrt{28.97/44.01} \approx 739 \text{ л/с}$ [CERN-2024-003-Vacuum-Systems.pdf].

Для затвора конечной толщины $L$ вероятность прохождения $t$ для короткого патрубка длиной $L$ и диаметром $D$ рассчитывается по формуле Клаузинга [CERN-JUAS-2021-Vacuum-Systems.pdf]: $$t = \frac{1}{1 + \frac{3}{4} \frac{L}{D}} \quad \text{(при } L/D < 1.5\text{)}.$$ Для затвора $DN100$ с толщиной корпуса $L = 60$ мм и диаметром $D = 100$ мм: $$t = \frac{1}{1 + 0.75 \times 0.6} \approx 0.69 \implies C_{gate} = 911 \times 0.69 \approx 628 \text{ л/с}.$$

Последовательное соединение и эффективная быстрота откачки

При последовательном соединении проводимости складываются по обратному закону [CERN-2024-003-Vacuum-Systems.pdf]: $$\frac{1}{C_{tot}} = \frac{1}{C_1} + \frac{1}{C_2} + \dots + \frac{1}{C_n}.$$

Эффективная быстрота действия $S_{eff}$ объема, отделенного от насоса с быстротой действия $S$ затвором с проводимостью $C_{gate}$, определяется как [CERN-2024-003-Vacuum-Systems.pdf]: $$S_{eff} = \frac{S \cdot C_{gate}}{S + C_{gate}}.$$

Влияние затвора $DN100$ ($C_{gate} \approx 628$ л/с) на эффективность разных насосов: 1. Турбомолекулярный насос ($S = 300$ л/с): $S_{eff} = \frac{300 \times 628}{300 + 628} \approx 203 \text{ л/с}$ (потери — $32.3\%$) [CERN-2024-003-Vacuum-Systems.pdf]. 2. Магниторазрядный насос ($S = 1000$ л/с): $S_{eff} = \frac{1000 \times 628}{1000 + 628} \approx 386 \text{ л/с}$ (потери — $61.4\%$) [CERN-2024-003-Vacuum-Systems.pdf].

Вывод: Если проводимость затвора существенно ниже быстроты действия насоса ($C \ll S$), эффективная скорость откачки полностью лимитируется затвором ($S_{eff} \approx C_{gate}$) [CERN-2024-003-Vacuum-Systems.pdf].

Распределение давления в длинных трубопроводах с дискретной откачкой

В реальных установках шиберные затворы разделяют длинные участки вакуумных камер, откачиваемых дискретными насосами [CERN-2024-003-Vacuum-Systems.pdf]. Если трубопровод имеет длину $L$ (м), удельную проводимость единицы длины $c$ (л$\cdot$м/с), а общий поток газовыделения с единицы длины равен $A_p q$, то распределение давления вдоль оси $x$ имеет вид [CERN-2024-003-Vacuum-Systems.pdf]: $$c \frac{d^2 P(x)}{dx^2} = -A_p q.$$

При установке точечных насосов с быстротой $S$ на расстояниях $L$ друг от друга максимальное давление наблюдается посередине пролета [CERN-2024-003-Vacuum-Systems.pdf]: $$P_{max} = A_p q L \left( \frac{1}{S} + \frac{L}{8 c} \right).$$

При бесконечно большой быстроте действия насосов ($S \to \infty$) предельное давление ограничивается проводимостью самой трубы [CERN-2024-003-Vacuum-Systems.pdf]: $$P_{max, \infty} = \frac{A_p q L^2}{8 c}.$$

Среднее давление $P_{av}$ на участке рассчитывается по формуле [CERN-2024-003-Vacuum-Systems.pdf]: $$P_{av} = A_p q L \left( \frac{1}{S} + \frac{L}{12 c} \right) \implies S_{eff} = \left( \frac{1}{S} + \frac{L}{12 c} \right)^{-1}.$$

2. Границы применимости классических моделей времени откачки

При вакуумной подготовке системы часто используют упрощенное уравнение откачки объема $V$ (л) [CERN-JUAS-2015-Vacuum-Technology.pdf]: $$V \frac{dP}{dt} = Q_{in} - S P,$$ где $Q_{in}$ — входящий поток газа, а $S$ — быстрота действия откачной системы (предполагается постоянной).

При $Q_{in} \approx 0$ интегрирование дает экспоненциальную зависимость давления от времени [CERN-JUAS-2015-Vacuum-Technology.pdf]: $$P(t) = P_0 \cdot e^{-\frac{S}{V} t} = P_0 \cdot e^{-\frac{t}{\tau_p}},$$ где $\tau_p = V/S$ — характеристическое время откачки [CERN-JUAS-2015-Vacuum-Technology.pdf].

Несостоятельность экспоненциальной модели в высоком вакууме

Классическое экспоненциальное решение описывает процесс откачки только в диапазоне низкого вакуума (до $1$ мбар), где удаляется свободный объем газа.

При давлениях ниже $10^{-3}$ мбар свободный объем газа ничтожно мал. Источником газа становится тепловая десорбция водяного пара ($H_2O$) с внутренних поверхностей камеры и затворов [CERN-Vacuum-Technology-2016.pdf]. Входящий поток газа $Q_{in}$ перестает быть малым и сам становится функцией времени $Q(t)$. Давление определяется соотношением [CERN-2024-003-Vacuum-Systems.pdf]: $$P(t) \approx \frac{Q(t)}{S_{eff}}.$$

Модели поверхностной десорбции и объемной диффузии

Скорость газовыделения материалов подчиняется степенным, а не экспоненциальным законам [CERN-Vacuum-Technology-2016.pdf]:

1. Десорбция с поверхности (водяной пар): Для металлов скорость десорбции водяного пара падает обратно пропорционально времени [CERN-Vacuum-Technology-2016.pdf]: $$Q_{des}(t) \approx \frac{Q_0}{t^{\alpha}},$$ где $\alpha \approx 1$ в первые $100$ часов откачки [CERN-Vacuum-Technology-2016.pdf]. Удельное газовыделение воды с непрогретой поверхности нержавеющей стали составляет [CERN-Vacuum-Technology-2016.pdf]: $$q_{H_2O}(t) \approx \frac{3 \times 10^{-9}}{t [\text{ч}]} \quad \left[ \frac{\text{мбар} \cdot \text{л}}{\text{с} \cdot \text{см}^2} \right].$$

2. Диффузия из объема материала (полимерные уплотнения): Для эластомеров (Viton) скорость выделения растворенных газов лимитируется их диффузией к поверхности [CERN-Vacuum-Technology-2016.pdf]: $$Q_{diff}(t) \approx \frac{D_{diff} \cdot C_0}{\sqrt{\pi D_{diff} t}} \propto t^{-0.5},$$ где $D_{diff}$ — коэффициент диффузии, $C_0$ — начальная концентрация газа.

Инженерный вывод: Попытка рассчитать время достижения СВВ по экспоненциальной формуле приводит к ошибкам на 4-6 порядков. Расчет времени откачки в диапазоне давлений ниже $10^{-3}$ мбар должен производиться на основе уравнений десорбции и диффузии конкретных материалов.

3. Газовые нагрузки в высоковакуумной и сверхвысоковакуумной арматуре

Конструкция шиберного затвора вносит вклад в газовую нагрузку вакуумной системы. Она складывается из тепловой десорбции металлов, проницаемости уплотнений и виртуальных течей.

Удельное газовыделение конструкционных металлов

В СВВ-технологиях в качестве основного материала корпуса и заслонок шиберов применяется нержавеющая сталь марок $304L$ и $316LN$ [CERN-JUAS-2015-Vacuum-Technology.pdf]. Для некоторых узлов применяется бескислородная медь высокой проводимости (OFHC) [CERN-Vacuum-Technology-2016.pdf].

Значения удельного газовыделения ($q$) металлических поверхностей при $20^\circ\text{C}$ по данным CERN [CERN-2024-003-Vacuum-Systems.pdf, CERN-Vacuum-Technology-2016.pdf]:

Единицы: $1 \text{ торр} \cdot \text{л}/(\text{с} \cdot \text{см}^2) \approx 1.33 \text{ мбар} \cdot \text{л}/(\text{с} \cdot \text{см}^2)$.

Влияние термического прогрева (Bakeout)

Прогрев в СВВ-диапазоне снижает газовыделение по воде на 4 порядка. Тепловая энергия помогает молекулам воды преодолеть барьер десорбции ($E_{act} \approx 0.9 \dots 1.2$ эВ) [CERN-2024-003-Vacuum-Systems.pdf]. При температуре $150 \dots 300^\circ\text{C}$ молекулы воды удаляются насосами, после чего основным газом становится водород ($H_2$), диффундирующий из кристаллической решетки стали [CERN-2024-003-Vacuum-Systems.pdf].

Для сверхнизких давлений ($< 10^{-11}$ мбар) применяется вакуумный отжиг (Vacuum Firing) заготовок затворов при температуре $950^\circ\text{C}$ и давлении $< 10^{-5}$ мбар [CERN-2024-003-Vacuum-Systems.pdf]. Это снижает последующее газовыделение по водороду до $5 \times 10^{-15}$ мбар$\cdot$л/(с$\cdot$см$^2$) [CERN-2024-003-Vacuum-Systems.pdf].

Газовыделение и проницаемость полимеров

В высоковакуумных затворах в качестве уплотнителя заслонки часто применяют фторкаучуки (Viton) [CERN-2024-003-Vacuum-Systems.pdf]. Однако полимеры обладают высоким удельным газовыделением воды и высокой газопроницаемостью [CERN-JUAS-2015-Vacuum-Technology.pdf].

Поток проникновения атмосферной влаги сквозь стандартное кольцевое уплотнение из Viton (диаметр сечения $5$ мм, диаметр уплотнения $60$ мм) составляет около [CERN-JUAS-2015-Vacuum-Technology.pdf]: $$Q_{perm} \approx 10^{-7} \text{ мбар} \cdot \text{л/с}.$$

Это эквивалентно полному газовыделению $1 \text{ м}^2$ прогретой нержавеющей стали после 100 часов откачки [CERN-JUAS-2015-Vacuum-Technology.pdf]. В СВВ-системах использование эластомеров в затворах исключается; герметизация седла и внешних соединений должна быть исключительно цельнометаллической [CERN-JUAS-2015-Vacuum-Technology.pdf].

Экспериментальные методы измерения газовыделения

Для аттестации материалов и элементов затворов используются два метода [CERN-2024-003-Vacuum-Systems.pdf]: 1. Метод накопления: Образец помещается в герметичную камеру, которая изолируется от насоса. Давление растет за счет десорбции. Парциальные давления измеряются во времени с помощью масс-спектрометра (RGA) [CERN-2024-003-Vacuum-Systems.pdf]. 2. Метод калиброванной проводимости: Тестовая камера с объектом отделена от насоса диафрагмой с известной проводимостью $C_{cal} \approx 10$ л/с [CERN-2024-003-Vacuum-Systems.pdf]. Измеряя разность давлений до ($P_1$) и после ($P_2$) диафрагмы, рассчитывают полный поток газа: $Q = C_{cal} (P_1 - P_2)$ [CERN-2024-003-Vacuum-Systems.pdf].

4. Интеграция шиберных затворов с форвакуумными системами и средствами вакуумметрии

Шиберный затвор является центральным разделяющим элементом между высоковакуумной камерой и линией форвакуума, предотвращая прорыв атмосферного давления.

Интеграция с форвакуумными насосами

Для создания предварительного вакуума (до уровня $10^{-2}$ мбар) в безмасляных СВВ-системах применяются сухие спиральные насосы (Scroll pumps) [CERN-CAS-2017-Mechanical-Vacuum-Pumps.pdf]. Они обеспечивают чистую откачку без риска углеводородного загрязнения [CERN-2024-003-Vacuum-Systems.pdf, CERN-CAS-2017-Mechanical-Vacuum-Pumps.pdf].

Однако спиральные насосы имеют недостаток — износ уплотнений спиралей (tip seal wear) [CERN-CAS-2017-Mechanical-Vacuum-Pumps.pdf]: * Истирание фторопластовых уплотнений генерирует микрочастицы пыли, которые могут повреждать седло уплотнения затвора. * По мере износа ухудшается предельный вакуум насоса (с $10^{-2}$ мбар до $1$ мбар), что критично для запуска ТМН [CERN-CAS-2017-Mechanical-Vacuum-Pumps.pdf]. * На входе спирального насоса обязательна установка автоматического быстродействующего обратного клапана (non-return valve) для исключения прорыва атмосферного давления при аварийном отключении [CERN-CAS-2017-Mechanical-Vacuum-Pumps.pdf].

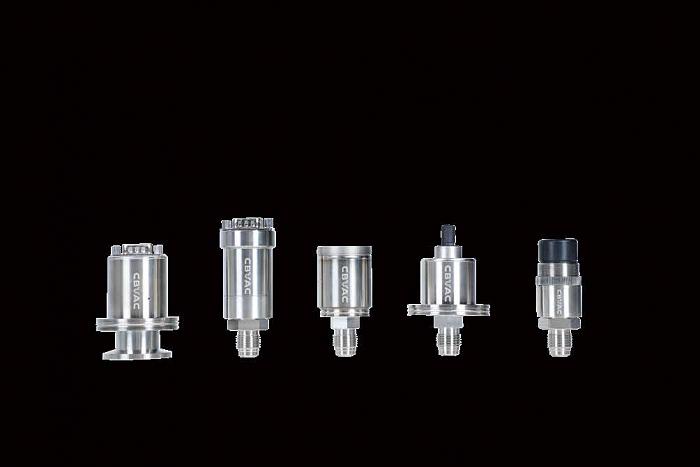

Размещение средств вакуумметрии

Для обеспечения безопасной работы затвора датчики давления должны быть интегрированы по обе стороны от заслонки.

1. Со стороны форвакуума / ТМН: Устанавливается тепловой датчик Пирани (диапазон измерения $10^{-3} \dots 1000$ мбар). Его показания блокируют команду на открытие шибера при натекании в форвакуумной линии.
2. Со стороны СВВ-камеры: Устанавливаются датчики сверхвысокого вакуума — магниторазрядный датчик Пеннинга (диапазон $10^{-9} \dots 10^{-2}$ мбар) и ионизационный датчик Баярда-Альперта с горячим катодом (BAG, диапазон $10^{-12} \dots 10^{-6}$ мбар) [CERN-2024-003-Vacuum-Systems.pdf].

Физические ограничения датчика Баярда-Альперта (BAG)

При работе датчика Баярда-Альперта в СВВ-режиме необходимо учитывать следующие физические погрешности [CERN-2024-003-Vacuum-Systems.pdf]: * Рентгеновский предел (X-ray limit): Электроны бомбардируют сетку датчика, вызывая рентгеновское излучение. Эти фотоны выбивают из коллектора электроны, имитирующего дополнительный ионный ток [CERN-2024-003-Vacuum-Systems.pdf]. Это ограничивает предел измерения датчика уровнем $10^{-11} \dots 10^{-12}$ мбар [CERN-2024-003-Vacuum-Systems.pdf]. * Электронно-стимулированная десорбция (ESD): Бомбардировка сетки приводит к десорбции ионов кислорода или водорода непосредственно с ее поверхности. Они собираются коллектором без соударения с молекулами газа. Требуется регулярный электронный прогрев датчика током до $50$ мА [CERN-2024-003-Vacuum-Systems.pdf]. * Помехозащищенность кабельных трасс: Слабые ионные токи в СВВ-диапазоне ($0.2 \dots 20$ пА) чувствительны к наводкам [CERN-2024-003-Vacuum-Systems.pdf]. Подключение датчика должно выполняться триаксиальными кабелями с активным экранированием [CERN-2024-003-Vacuum-Systems.pdf].

Квадрупольные масс-спектрометры (RGA)

Для анализа состава газа и контроля герметичности затворов применяется масс-спектрометр RGA [CERN-JUAS-2021-Vacuum-Systems.pdf]. * Воздушная течь: На спектрограмме фиксируются пики азота ($N_2^+$, $m/e = 28$; $N^+$, $m/e = 14$), аргона ($Ar^+$, $m/e = 40$) и кислорода ($O_2^+$, $m/e = 32$) [CERN-2024-003-Vacuum-Systems.pdf, CERN-JUAS-2021-Vacuum-Systems.pdf]. * Углеводородное загрязнение: Наличие масла или смазки дает спектр с пиками, отстоящими друг от друга на $14$ а.е.м. (фрагменты $C_n H_{2n+2}$) [CERN-JUAS-2021-Vacuum-Systems.pdf].

5. Автоматика управления, блокировки и безопасные состояния

Автоматизация управления шиберными затворами СВВ-класса критически важна для предотвращения аварийных ситуаций, связанных с механическим повреждением оборудования.

Концепция безопасного состояния (Fail-Safe)

При проектировании управляющих систем пневматических затворов применяется принцип Fail-Safe: * При внезапном пропадании электропитания управляющего клапана или падения давления затвор должен автоматически закрыться под действием возвратных пружин (нормально-закрытое исполнение, NC) [US4157169A].

Алгоритм межсистемных защитных блокировок (Interlocks)

Управляющий контроллер затвора обрабатывает следующие обязательные сигналы блокировок:

1. Блокировка по перепаду давлений на заслонке: * Фундаментальное ограничение: Затвор разрешается открывать только при условии, что перепад давлений между его сторонами не превышает $\Delta P \le 3000$ Па ($30$ мбар) [https://www.cbvac.cn/public/uploads/20230626/7a57a17d03b9a191cd5633c7afc61478.pdf]. * Физическое обоснование: Сила атмосферного давления, действующая на заслонку затвора диаметром $100$ мм при перепаде $1$ атм, составляет около $81$ кг [CERN-JUAS-2021-Vacuum-Systems.pdf]. Попытка открыть затвор при таком перепаде приводит к значительному трению в кинематической паре, задиру металлических уплотнений, деформации приводного вала и выходу из строя сильфонного уплотнения штока [https://www.cbvac.cn/public/uploads/20230626/7a57a17d03b9a191cd5633c7afc61478.pdf].
2. Блокировка по температуре прогрева: * Если температура затвора превышает допустимый предел для уплотнителей привода, контроллер блокирует механические операции до остывания устройства.
3. Блокировка по току магниторазрядных насосов (SIP): * Ток разряда SIP пропорционален давлению в СВВ-камере [CERN-2024-003-Vacuum-Systems.pdf], поэтому данный сигнал используется в цепи межсистемной аварийной блокировки [CERN-2024-003-Vacuum-Systems.pdf]. При резком скачке тока контроллер мгновенно закрывает затвор для локализации аварийного участка.

6. В патентной литературе: решения для герметизации без органических уплотнителей

Разработка цельнометаллической запорной арматуры для СВВ сопряжена с созданием огромных давлений на уплотнительном стыке без использования эластомеров. В патентной литературе для оборудования данного класса рассматриваются оригинальные технические решения.

Конструкция по патенту US3145969A (T. von Zweck)

В патентной литературе описывается прямоточный цельнометаллический затвор без органических уплотнителей [US3145969A]: * Принцип герметизации: Заслонка затвора (медная пластина) прижимается к кольцевому ножевому выступу корпуса (knife edge) с помощью гибкой кольцевой металлической камеры (двойного сильфона), надуваемой газом под давлением [US3145969A]. * Система кинематического позиционирования: Для точного многократного закрытия «в след» применена трехточечная система позиционирования [US3145969A]. На нижнем торце заслонки выполнены пазы (треугольный и пологий трапецеидальный) [US3145969A]. При опускании заслонка садится на упорные ролики корпуса, обеспечивая прецизионное базирование по трем точкам [US3145969A].

Конструкция по патенту US4157169A (Torr Vacuum Products)

В патентной литературе рассматривается двухдисковый затвор с внутренним пневматическим механизмом расширения [US4157169A]: * Двойная герметизация: Затворная сборка состоит из двух дисков, соединенных герметичным сильфоном (надувная камера) [US4157169A]. В закрытом положении механический упор соприкасается со стенкой корпуса, останавливая заслонку напротив проходных отверстий [US4157169A]. * Клапанный механизм высокого давления: При остановке заслонки клапан направляет рабочий сжатый воздух (давлением до $17$ атм / $250$ psi) через полый шток внутрь сильфонной камеры заслонки [US4157169A, US4157169A]. Диски раздвигаются на $2.5$ мм, прижимая слои мягкого металла (золото, серебро или медь) к жестким седлам корпуса [US4157169A, US4157169A]. * Упругая температурная компенсация: По краям дисков выполнены разгрузочные канавки (relief grooves) [US4157169A]. При прижиме кромки дисков упруго прогибаются, создавая постоянное пружинящее напряжение в зоне контакта, компенсирующее температурные деформации [US4157169A].

7. Контроль герметичности, приемочные испытания и квалификация материалов

Достижение СВВ невозможно при наличии течей. Допустимый суммарный натекающий поток для затвора не должен превышать $10^{-10} \dots 10^{-11}$ мбар$\cdot$л/с.

Гелиевый масс-спектрометрический контроль герметичности

Для поиска микротечей применяется гелиевый течеискатель ($He^{2+}$, $m/e = 4$) [CERN-JUAS-2021-Vacuum-Systems.pdf]. Используются два основных метода испытаний: 1. Метод обдува (Helium Spraying): Затвор подключается к течеискателю и непрерывно откачивается. Все сварные швы, сильфонный ввод и фланцевые стыки локально обдуваются гелием. 2. Метод вакуумного чехла (Hood Method): Затвор помещается в герметичный полиэтиленовый чехол, заполняемый гелием на время от 5 до 30 минут. Течеискатель фиксирует суммарный интегральный поток натекания.

Проверка герметичности седла затвора

• Затвор закрывается. Один из его патрубков откачивается до СВВ и подключается к течеискателю, а во второй патрубок подается гелий под атмосферным давлением (создается перепад давлений $1$ атм). Течеискатель контролирует поток гелия через узел уплотнения заслонки.

Вакуумные приемочные испытания по стандартам CERN

Перед установкой затвора в СВВ-систему он проходит процедуру приемочных испытаний [CERN-JUAS-2015-Vacuum-Technology.pdf]: 1. Предварительная очистка: Все металлические детали подвергаются химической очистке, промывке деминерализованной водой, спиртом и сушке [CERN-2024-003-Vacuum-Systems.pdf]. Сборка производится строго в чистой зоне в безворсовых перчатках [CERN-2024-003-Vacuum-Systems.pdf]. 2. Стендовый прогрев: Затвор устанавливается на тестовый стенд, прогревается при температуре $300^\circ\text{C}$ в течение 24 часов [CERN-2024-003-Vacuum-Systems.pdf]. 3. Газовый анализ после остывания: Выполняется масс-спектрометрический анализ остаточного газа [CERN-2024-003-Vacuum-Systems.pdf]. Пик водорода ($m/e = 2$) должен доминировать, а парциальные давления воды ($m/e = 18$) и других газов должны соответствовать жестким нормативным лимитам [CERN-2024-003-Vacuum-Systems.pdf, CERN-Vacuum-Technology-2016.pdf]. 4. Регистрация предельного вакуума: Тестовая система должна подтвердить выход на проектный вакуум в диапазоне СВВ ($< 10^{-10}$ мбар) [CERN-Vacuum-Technology-2016.pdf].

8. Диагностика неисправностей, техническое обслуживание и чек-лист выбора

Эксплуатация высоковакуумной арматуры требует строгого соблюдения регламента обслуживания и быстрой диагностики отклонений от нормы.

Таблица неисправностей высоковакуумных шиберных затворов

Приведенная ниже таблица систематизирует типичные отказы затворов на основе обобщения эксплуатационных данных и рекомендаций заводов-изготовителей [https://www.cbvac.cn/public/uploads/20230626/7a57a17d03b9a191cd5633c7afc61478.pdf]:

Инженерный регламент технического обслуживания

Для обеспечения работы затворов в течение заявленного ресурса (до $200 \ 000$ циклов) вводится строгий регламент обслуживания: 1. Контроль деформации корпуса: СВВ-затворы представляют собой тонкостенные оболочечные конструкции [https://www.cbvac.cn/public/uploads/20230626/7a57a17d03b9a191cd5633c7afc61478.pdf]. Запрещается использовать корпус затвора в качестве несущей или опорной конструкции для тяжелых элементов системы (насосов, камер) [https://www.cbvac.cn/public/uploads/20230626/7a57a17d03b9a191cd5633c7afc61478.pdf]. Любые внешние механические нагрузки вызывают деформацию корпуса, что приводит к перекосу заслонки, неустранимой течи или заклиниванию механизма [https://www.cbvac.cn/public/uploads/20230626/7a57a17d03b9a191cd5633c7afc61478.pdf]. 2. Очистка уплотнений: Каждые $10 \ 000$ циклов уплотнение заслонки подлежит визуальному осмотру и деликатной очистке салфеткой с изопропиловым спиртом. Использование металлических щеток, абразивов или кислот запрещено. 3. Ревизия сильфонного ввода: Сильфонный ввод штока привода подвергается регулярному визуальному контролю на предмет отсутствия микротрещин.

Чек-лист инженера по выбору шиберного затвора

При подборе шиберного затвора под проектируемую вакуумную установку инженер должен последовательно верифицировать следующие параметры:

• [ ] Диапазон давлений: Соответствует ли затвор целевому вакууму? Для ВВ ($10^{-5} \dots 10^{-7}$ мбар) применимы затворы с уплотнением заслонки из Viton. Для СВВ ($10^{-8} \dots 10^{-11}$ мбар) и ХХВ ($< 10^{-11}$ мбар) применимы исключительно цельнометаллические затворы с уплотнением металл-металл.
• [ ] Диаметр проходного сечения: Выбран ли диаметр затвора большим или равным входному фланцу насоса? Заужение сечения резко снижает эффективную быстроту откачки за счет ограничения проводимости.
• [ ] Температурный диапазон и прогреваемость: Требуется ли регулярный прогрев системы для удаления влаги? Необходимо выбирать затворы в прогреваемом исполнении (до $150^\circ\text{C}$ для эластомеров, до $300^\circ\text{C}$ в закрытом состоянии для цельнометаллических конструкций).
• [ ] Тип фланцевого соединения: Выбран ли тип соединения в соответствии со стандартами системы? Варианты: KF (до $10^{-8}$ мбар), ISO-K/ISO-F (высокий вакуум), CF (медные прокладки, СВВ-диапазон).
• [ ] Тип и параметры привода:
• Пневматический привод: Требует наличия компрессорной линии сухого воздуха ($4.5 \dots 6$ бар), оптимален для автоматизированных систем с защитными блокировками (Fail-Safe).
• Электромагнитный/Электромеханический привод: Применяется при отсутствии пневматических линий, обеспечивает плавное регулирование положения.
• Ручной привод: Применяется для редко переключаемых затворов, дешев и надежен.
• [ ] Радиационная стойкость: Будет ли затвор работать в зоне ионизирующего излучения (например, ускорительный канал)? При наличии радиации полимеры быстро разрушаются, поэтому должны использоваться только цельнометаллические затворы.
• [ ] Механический ресурс сильфона: Обеспечивает ли затвор требуемое число циклов срабатывания до усталостного разрушения сильфонного ввода в соответствии с графиком эксплуатации установки?

Источники

1. CERN Yellow Reports: Monographs, CERN-2024-003: Vacuum Systems.
2. CERN Accelerator School (CAS-2017): Mechanical Vacuum Pumps.
3. Joint Universities Accelerator School (JUAS): Vacuum Technology.
4. CERN Vacuum Technology Course, 2016.
5. Патент US3145969A (1964).
6. Патент US4157169A (1979).
7. Руководство по эксплуатации затворов.
