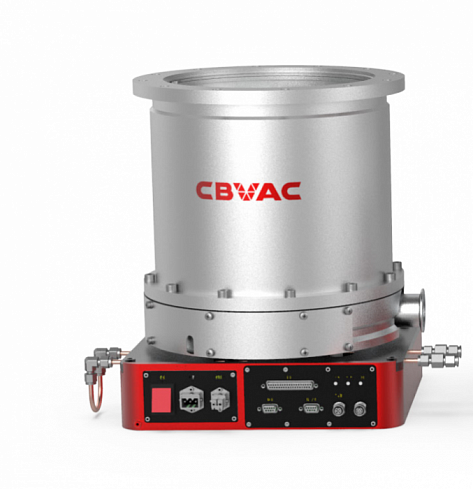

Турбомолекулярный насос CBVAC MTP-2201T использует бесконтактный магнитный подвес ротора и рассчитан на чистую высоковакуумную откачку. Параметры ниже относятся к указанному типоразмеру и исполнению по руководству CBVAC.
Конструкция и применение
- бесконтактный магнитный подвес ротора
- монтаж под произвольным углом
- водяное охлаждение
- работа без смазки ротора
Исполнение модели: T - система температурного контроля TMS
Технические характеристики
| Быстрота откачки | N₂: 2200 л/с; Ar: 1900 л/с; H₂: 1700 л/с |
|---|---|
| Степень сжатия | N₂ и Ar: > 10⁸; H₂: > 2×10³ |
| Предельное давление после прогрева | 1×10⁻⁷ Па |
| Вакуумные фланцы | вход: ISO250F; форвакуумный: KF40 |
| Номинальная частота вращения | 27 000 об/мин |
| Разгон / останов | ≤ 8 мин / ≤ 11 мин |
| Уровень шума | < 55 дБ |
| Охлаждение | водяное |
| Требуемая быстрота форвакуумного насоса | > 1300 л/мин |
| Масса | 60 кг |
| Монтаж и защита | произвольный угол; IP54 |
| Температура | работа: 0-40 °C; хранение: -25-55 °C |
| Контроллер | максимальная входная мощность 1500 В·А; выходная частота < 450 Гц |
Источник данных: Manual-MTP Pump CBVAC.pdf, стр. 13-14; MTP Magnetic Levitation Molecular Pump-CBVAC.pdf, стр. 1-2. Значения приведены в единицах и условиях, указанных изготовителем.
