Вакуумные клапаны для систем откачки

Вакуумные клапаны — это ключевые элементы любой системы откачки, обеспечивающие управление направлением, интенсивностью и изоляцией потока газа между различными секциями вакуумной установки. Они применяются на всех стадиях формирования вакуума — от форвакуумных линий до сверхвысоковакуумных камер, где критически важна полная герметичность и отсутствие дегазации.

Конструкция, материал корпуса, тип привода и метод управления выбираются исходя из диапазона рабочих давлений, состава среды и требуемой частоты срабатывания.

Типы вакуумных клапанов

Существует несколько основных типов клапанов, различающихся по конструкции и назначению.

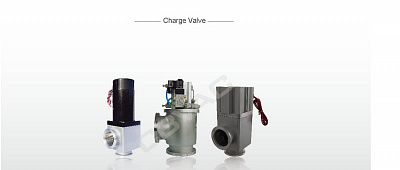

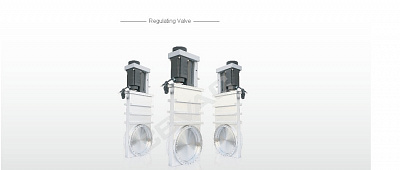

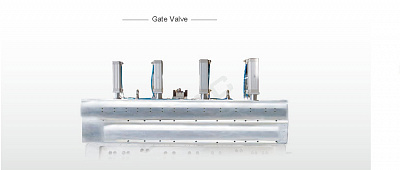

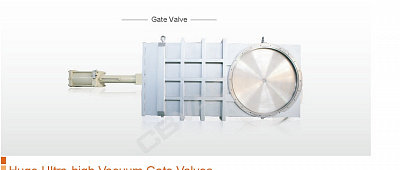

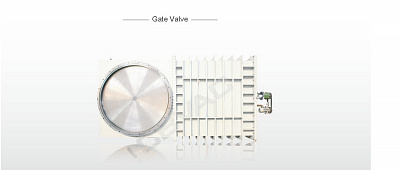

Воротниковые затворы. Классическая конструкция, где плоская пластина или диск поднимается и опускается, перекрывая поток газа. Используются в линиях высокого и сверхвысокого вакуума, где требуется минимальная утечка и стабильное перекрытие. Обеспечивают герметичность до 1×10⁻¹⁰ Па·м³/с и применяются в вакуумных камерах, системах напыления и электронно-лучевых установках.

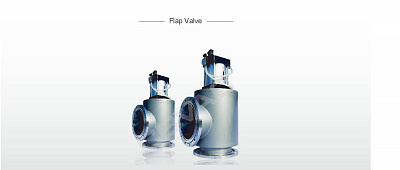

Угловые (блокирующие) клапаны. Оснащены поворотным или подвижным запорным элементом, изменяющим направление потока под углом 90°. Устанавливаются в местах, где необходимо соединение магистралей под углом или требуется минимальная строительная длина. Используются как отсечные или регулирующие клапаны в высоковакуумных системах.

Ручные клапаны. Управляются оператором с помощью рычага или рукоятки. Применяются в лабораторных установках, системах сервисного обслуживания, при проведении испытаний или регулировки потоков в ручном режиме. Преимущество — простота, надёжность и отсутствие необходимости в источниках питания или пневмоприводе.

Пневматические клапаны. Открываются и закрываются с помощью сжатого воздуха, что обеспечивает быструю реакцию и возможность интеграции в автоматизированные линии. Они являются стандартом для промышленных вакуумных систем, где требуется циклическое или дистанционное управление.

Электромагнитные клапаны. Управляются электрическим сигналом, обеспечивая точное, быстрое и синхронизированное срабатывание. Часто применяются в составе систем управления течеискателями, автоматических установок контроля герметичности и процессов осаждения тонких плёнок.

Электромагнитные клапаны с позиционным датчиком. Имеют встроенные индуктивные или магнитные датчики, позволяющие отслеживать положение клапана («открыт»/«закрыт»). Это упрощает интеграцию в автоматические системы управления и обеспечивает высокий уровень безопасности при работе с вакуумным оборудованием.

Пример технических характеристик угловых клапанов серии EVCD

Модель	Диапазон давления, Па	Диаметр прохода, мм	Уровень утечки, Па·м³/с	Ресурс до обслуживания	Температура прогрева (открыт / закрыт)	Время открытия / закрытия	Индикатор положения	Ориентация установки	Температура окружающей среды
EVCD-J16B(CF)S	1×10⁻⁶ – 1.2×10⁵	16	≤1.3×10⁻¹⁰	200 000 циклов	200 / 150 °C	ручное вращение	механический	любая	5–40 °C
EVCD-J25B(CF)S	1×10⁻⁶ – 1.2×10⁵	25	≤1.3×10⁻¹⁰	200 000 циклов	200 / 150 °C	ручное вращение	механический	любая	5–40 °C
EVCD-J40B(CF)S	1×10⁻⁶ – 1.2×10⁵	40	≤1.3×10⁻¹⁰	200 000 циклов	200 / 150 °C	ручное вращение	механический	любая	5–40 °C
EVCD-J50B(CF)S	1×10⁻⁶ – 1.2×10⁵	50	≤1.3×10⁻¹⁰	200 000 циклов	200 / 150 °C	ручное вращение	механический	любая	5–40 °C

Применение вакуумных клапанов

Современные вакуумные клапаны используются в самых разных областях — от лабораторных систем анализа газов и масс-спектрометрии до промышленных установок плазменного травления, напыления и откачных станций. В лаборатории «Ликлаб» такие клапаны применяются при сборке стендов гелиевого течеискания и при испытаниях криогенных резервуаров, где они обеспечивают герметичное разделение объёмов и управление вакуумными потоками по ГОСТ Р 50.05.01-2018 и ISO 21360.

Выбор типа клапана зависит от диапазона давлений, требуемой скорости переключения, условий нагрева и компоновки вакуумной системы. Комплексный подход к проектированию линии откачки позволяет повысить производительность, сократить утечки и повысить точность измерений в испытательных установках.
