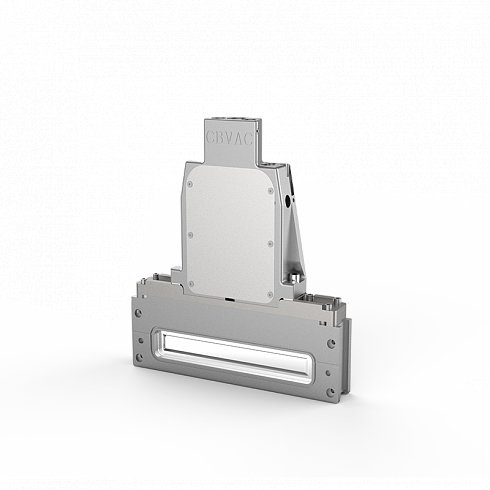

Семейство DVL-2QA1 / DVL-2QH1 предназначено для передачи изделий между вакуумными модулями через прямоугольный проход. Две группы пневмоцилиндров обеспечивают раздельные движения механизма; L-образная траектория уменьшает трение уплотнения при прилегании к седлу.
Технические характеристики DVL
| Исполнения | DVL-2QA1 / DVL-2QH1 |
|---|---|
| Размер прохода | 50 × 336 мм |
| Привод | Пневматический, две группы цилиндров |
| Диапазон давления | 1 × 10^-6–1,2 × 10^5 Па |
| Перепад перед открытием | Не более 4000 Па в любом направлении |
| Натекание корпуса | Менее 1 × 10^-10 Па·м³/с |
| Натекание седла в прямом направлении | Менее 1 × 10^-10 Па·м³/с |
| Натекание в обратном направлении | Менее 1 × 10^-8 Па·м³/с при обратном перепаде 1 атмосфера |
| Ресурс до первого обслуживания | 1 000 000 циклов |
| Температура клапана | 20–120 °C |
| Температура исполнительного механизма | 20–90 °C; кроме магнитного выключателя |
| Монтаж | Вертикальный |
| Рабочий газ привода | Воздух |
| Давление привода | 0,45–0,6 МПа |
| Диаметр пневмотрубки | 6 мм |
| Время открытия или закрытия | 0,6–1 с |
| Уплотнения | FKM / FFKM; выбор материала по требованиям |
| Пластина и корпус | AL6061 |
| Сильфон | AM350 |
| Шток | Нержавеющая сталь 304 |
| Контроль положения | Магнитный выключатель закрытого положения |
Конструкция и эксплуатация
Сильфон отделяет подвижный механизм от вакуумного объёма. Корпус и пластина выполнены из AL6061; для сильфона указан AM350, для штока — сталь 304. Материал уплотнений FKM или FFKM выбирают под рабочую среду и процесс.
Значения натекания зависят от материалов и обработки поверхности. Для обратного направления изготовитель указывает перепад 1 атмосфера. Эти условия нельзя заменять одним универсальным показателем натекания для любых исполнений.
Ресурс до первого обслуживания не является гарантированным сроком службы в любом технологическом процессе. Для загрязняющих сред и интенсивных циклов регламент обслуживания устанавливают по фактическим условиям.
Перед открытием необходимо выровнять давление до перепада не более 4000 Па. Монтаж вертикальный; линия привода должна обеспечивать 0,45–0,6 МПа. Температурный диапазон исполнительного механизма не распространяется автоматически на магнитный выключатель.

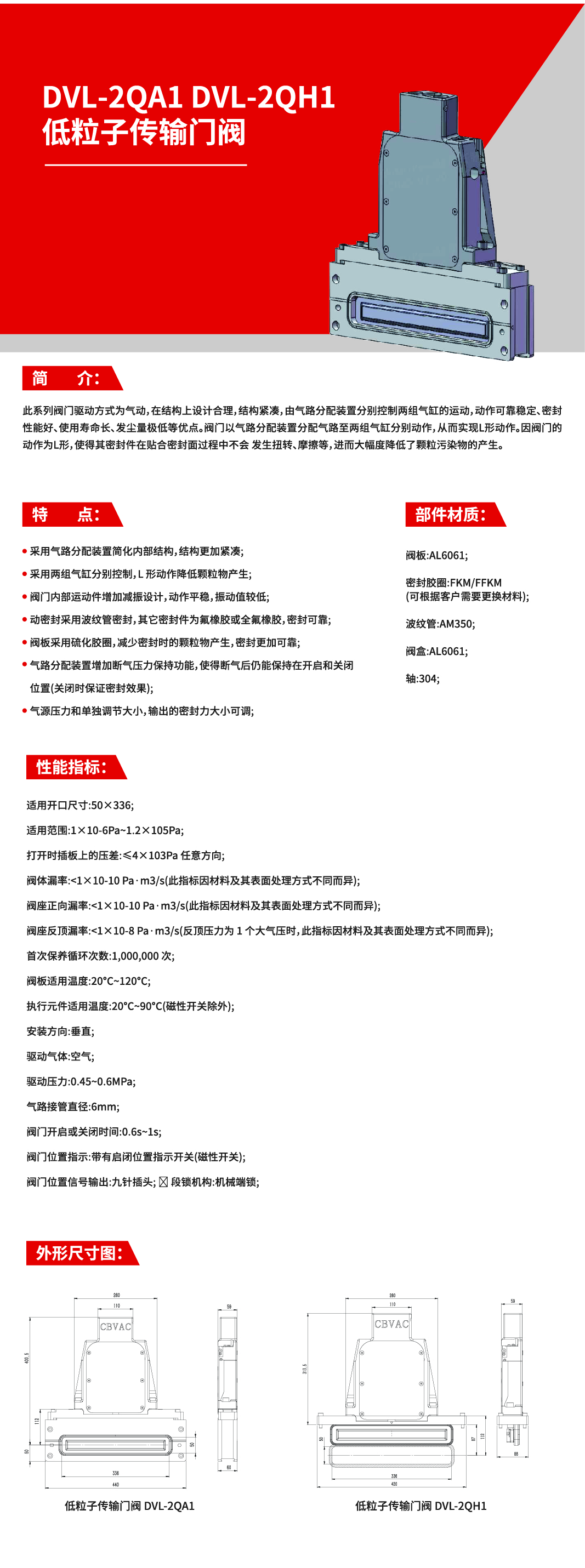

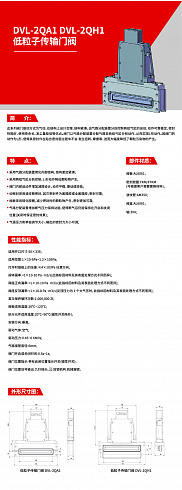

Источник: технический лист CBVAC DVL-2QA1 / DVL-2QH1. Изображение конструкции и два отдельных размерных чертежа приведены в приложении. Габариты исполнения выбирают по соответствующему чертежу, не смешивая размеры двух вариантов.
