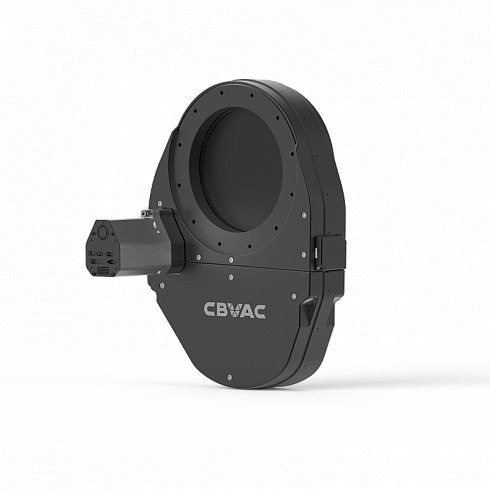

GBJ-320 — поворотный клапан CBVAC для регулирования давления в вакуумной системе. Блок управления принимает сигналы двух датчиков давления и изменяет положение запорного элемента. Присоединение ISO-F и проход DN 320 относятся к указанной модели.
Технические характеристики GBJ-320
| Модель | GBJ-320 |
|---|---|
| Условный проход | DN 320 |
| Фланец | ISO-F |
| Диапазон давления при 20 °C | 3,2 × 10^-5–1,2 × 10^5 Па |
| Натекание корпуса и уплотнения | 2 × 10^-7 мбар·л/с (2 × 10^-8 Па·м³/с); твёрдое анодирование |
| Температура клапана | 10–150 °C |
| Монтаж | Горизонтальный |
| Перепад в закрытом положении | Не более 1200 мбар (120 000 Па) |
| Перепад при открытии и дросселировании | Не более 5 мбар (500 Па) |
| Питание | 24 В постоянного тока, ±10% |
| Мощность | 96 Вт |
| Датчики давления | До двух датчиков; вход 0–10 В постоянного тока |
| Питание датчиков | ±15 В постоянного тока, ±5%, либо 24 В постоянного тока |
| Интерфейс | RS232; другие варианты зависят от исполнения |
| Сжатый воздух | 4–7 бар (0,4–0,7 МПа) |
| Температура среды блока управления | 0–50 °C; рекомендовано ниже 35 °C |
| Точность регулирования | Большее из 5 мВ и 0,1% заданного значения |
| Позиционирование | 13 000 шагов |
| Дросселирующее перемещение | 2 с |
| Изолированное закрытие → полное открытие | 6 с |
| Полное открытие → изолированное закрытие | 7 с |
Регулирование и эксплуатация
Регулирование давления и герметичное отсечение имеют разные режимы перемещения. В таблице производителя указаны 2 с для дросселирующего перемещения, 6 с для перехода от изолированного закрытия к полному открытию и 7 с для обратного перехода. Краткое указание «менее 2 с» не следует распространять на полный цикл отсечения.
Показатель 5 мВ или 0,1% заданного значения относится к регулированию по входному сигналу; это не метрологическая погрешность подключённого вакуумметра. Диапазон, точность и химическую совместимость датчиков выбирают отдельно под технологический процесс.
Производитель предусматривает резервное питание для автоматического возврата при отключении, два цифровых входа и опциональный нагрев корпуса. Наличие нагрева и конкретный интерфейс согласуют для выбранного исполнения.
До открытия необходимо соблюдать допустимый перепад: 500 Па при открытии и дросселировании. Допустимый перепад на закрытом клапане 120 000 Па не означает разрешения открывать его при таком перепаде.
Источник: технический лист GBJ-320 на официальной китайской странице CBVAC. Иллюстрация и исходная таблица производителя приведены в приложении к PDF.
