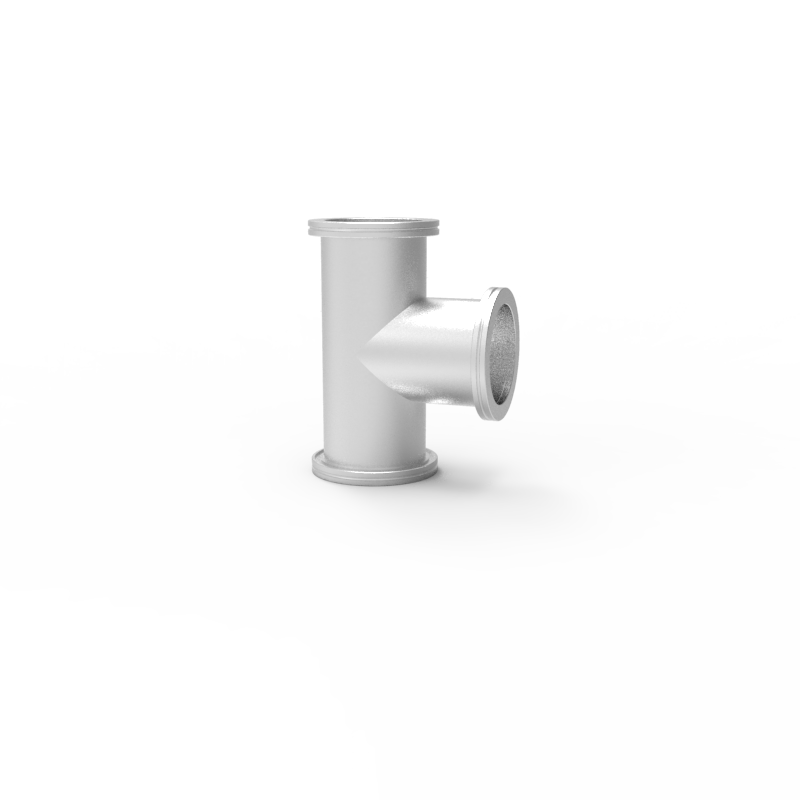

Тройник ISO-K (LF) из нержавеющей стали 304 для разветвления вакуумной линии, DN 63-DN 250.
Подробнее
Описание
Описание и назначение
Тройник образует трехпортовый узел вакуумного трубопровода ISO-K (LF). Все варианты изготовлены из нержавеющей стали 304; типоразмер выбирают по присоединительному DN.
Технические характеристики и исполнения
| Код заказа | Типоразмер / исполнение | Материал | Масса, кг |
|---|---|---|---|
| 7780 | DN 63 | Нержавеющая сталь 304 | 1,36 |
| 7781 | DN 80 | Нержавеющая сталь 304 | 2,27 |
| 7782 | DN 100 | Нержавеющая сталь 304 | 3,63 |
| 7783 | DN 160 | Нержавеющая сталь 304 | 5,90 |
| 7784 | DN 200 | Нержавеющая сталь 304 | 8,16 |
| 7785 | DN 250 | Нержавеющая сталь 304 | 10,89 |
Подбор компонента
Перед заказом сверяйте стандарт соединения ISO-K (LF), условный проход, материал и совместимость с рабочей средой. Данные приведены по каталогу производителя; доступность конкретного исполнения подтверждается при запросе.
Источники:CBVAC Vacuum Components List (EN);официальная карточка ZCVAC.
Документы
Технический паспорт с изображением, основными параметрами и контактами для заказа.
Скачать технический паспорт PDF
