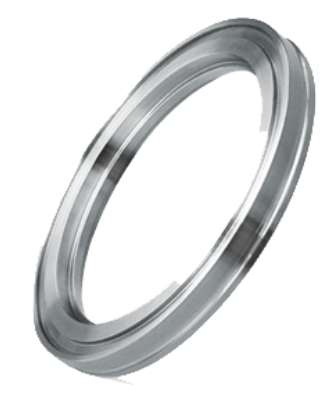

Приварной фланец образует разъемный порт ISO-K или ISO-F на трубопроводе; обе серии приведены раздельно. Точные сочетания артикула, размера, материала и массы приведены в таблице производителя.
20исполнений в каталоге
ISO-K/ISO-Fстандарт или серия
CBVAC 2025каталог производителя
Исполнения и технические данные
Для заказа укажите артикул либо точное обозначение размера из таблицы. Размеры сохранены в исходной каталожной записи без пересчета.
| Исполнение | Артикул | Размер по каталогу | Материал | Масса нетто по каталогу |
|---|---|---|---|---|
| Приварной фланец ISO-K (LF) | 7689 | DN=63 | Нержавеющая сталь 304 | 0.26 |
| Приварной фланец ISO-K (LF) | 7690 | DN=80 | Нержавеющая сталь 304 | 0.31 |
| Приварной фланец ISO-K (LF) | 7691 | DN=100 | Нержавеющая сталь 304 | 0.38 |
| Приварной фланец ISO-K (LF) | 7692 | DN=160 | Нержавеющая сталь 304 | 0.52 |
| Приварной фланец ISO-K (LF) | 7693 | DN=200 | Нержавеющая сталь 304 | 0.71 |
| Приварной фланец ISO-K (LF) | 7694 | DN=250 | Нержавеющая сталь 304 | 0.94 |
| Приварной фланец ISO-K (LF) | 7695 | DN=320 | Нержавеющая сталь 304 | 3.32 |
| Приварной фланец ISO-K (LF) | 7696 | DN=400 | Нержавеющая сталь 304 | 3.91 |
| Приварной фланец ISO-K (LF) | 7697 | DN=500 | Нержавеющая сталь 304 | 4.63 |
| Приварной фланец ISO-K (LF) | 7698 | DN=630 | Нержавеющая сталь 304 | 5.45 |
| Приварной фланец ISO-F | 7744 | DN=63 | Нержавеющая сталь 304 | 0.82 |
| Приварной фланец ISO-F | 7745 | DN=80 | Нержавеющая сталь 304 | 0.96 |
| Приварной фланец ISO-F | 7746 | DN=100 | Нержавеющая сталь 304 | 1.14 |
| Приварной фланец ISO-F | 7747 | DN=160 | Нержавеющая сталь 304 | 2.48 |
| Приварной фланец ISO-F | 7748 | DN=200 | Нержавеющая сталь 304 | 3.26 |
| Приварной фланец ISO-F | 7749 | DN=250 | Нержавеющая сталь 304 | 4 |
| Приварной фланец ISO-F | 7750 | DN=320 | Нержавеющая сталь 304 | 9.26 |
| Приварной фланец ISO-F | 7751 | DN=400 | Нержавеющая сталь 304 | 11.66 |
| Приварной фланец ISO-F | 7752 | DN=500 | Нержавеющая сталь 304 | 13.67 |
| Приварной фланец ISO-F | 7753 | DN=630 | Нержавеющая сталь 304 | 18.65 |
Габаритные чертежи
Откройте изображение, чтобы сверить обозначения размеров выбранного исполнения.
Источник данных: CBVAC Vacuum Components List - EN.xlsx, лист «真空部件»: Приварной фланец ISO-K (LF) - строки 227-236; Приварной фланец ISO-F - строки 237-246. Параметры и обозначения перенесены из каталога изготовителя; отсутствующие значения не дополнялись.
