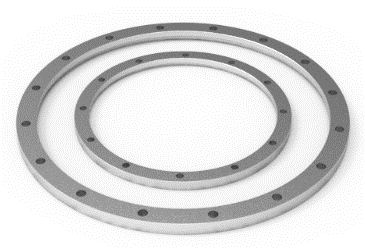

Свободный фланец ISO-K (LF) позволяет ориентировать крепеж при монтаже вакуумной магистрали. Точные сочетания артикула, размера, материала и массы приведены в таблице производителя.
10исполнений в каталоге
ISO-Kстандарт или серия
CBVAC 2025каталог производителя
Исполнения и технические данные
Для заказа укажите артикул либо точное обозначение размера из таблицы. Размеры сохранены в исходной каталожной записи без пересчета.
| Исполнение | Артикул | Размер по каталогу | Материал | Масса нетто по каталогу |
|---|---|---|---|---|
| Свободный фланец ISO-K (LF) | 7727 | DN=63 | Углеродистая сталь | 0.55 |
| Свободный фланец ISO-K (LF) | 7728 | DN=80 | Углеродистая сталь | 0.62 |
| Свободный фланец ISO-K (LF) | 7729 | DN=100 | Углеродистая сталь | 0.72 |
| Свободный фланец ISO-K (LF) | 7730 | DN=160 | Углеродистая сталь | 1.73 |
| Свободный фланец ISO-K (LF) | 7731 | DN=200 | Углеродистая сталь | 2.24 |
| Свободный фланец ISO-K (LF) | 7732 | DN=250 | Углеродистая сталь | 2.68 |
| Свободный фланец ISO-K (LF) | 7733 | DN=320 | Углеродистая сталь | 5.23 |
| Свободный фланец ISO-K (LF) | 7734 | DN=400 | Углеродистая сталь | 6.9 |
| Свободный фланец ISO-K (LF) | 7735 | DN=500 | Углеродистая сталь | 8.35 |
| Свободный фланец ISO-K (LF) | 7736 | DN=630 | Углеродистая сталь | 12.4 |
Габаритные чертежи
Откройте изображение, чтобы сверить обозначения размеров выбранного исполнения.
Источник данных: CBVAC Vacuum Components List - EN.xlsx, лист «真空部件»: Свободный фланец ISO-K (LF) - строки 298-317. Параметры и обозначения перенесены из каталога изготовителя; отсутствующие значения не дополнялись.
