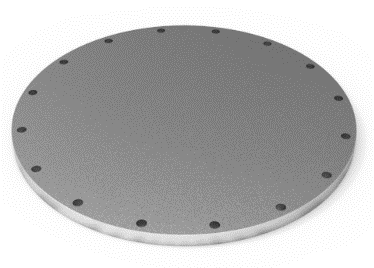

Фиксированный глухой фланец закрывает порт ISO-F соответствующего условного прохода. Точные сочетания артикула, размера, материала и массы приведены в таблице производителя.
10исполнений в каталоге
ISO-Fстандарт или серия
CBVAC 2025каталог производителя
Исполнения и технические данные
Для заказа укажите артикул либо точное обозначение размера из таблицы. Размеры сохранены в исходной каталожной записи без пересчета.
| Исполнение | Артикул | Размер по каталогу | Материал | Масса нетто по каталогу |
|---|---|---|---|---|
| Глухой фланец ISO-F | 7758 | DN=63 | Нержавеющая сталь 304 | 1.24 |
| Глухой фланец ISO-F | 7759 | DN=80 | Нержавеющая сталь 304 | 1.54 |
| Глухой фланец ISO-F | 7760 | DN=100 | Нержавеющая сталь 304 | 2 |
| Глухой фланец ISO-F | 7761 | DN=160 | Нержавеющая сталь 304 | 4.96 |
| Глухой фланец ISO-F | 7762 | DN=200 | Нержавеющая сталь 304 | 7.96 |
| Глухой фланец ISO-F | 7763 | DN=250 | Нержавеющая сталь 304 | 11 |
| Глухой фланец ISO-F | 7764 | DN=320 | Нержавеющая сталь 304 | 22.12 |
| Глухой фланец ISO-F | 7765 | DN=400 | Нержавеющая сталь 304 | 31.85 |
| Глухой фланец ISO-F | 7766 | DN=500 | Нержавеющая сталь 304 | 45.57 |
| Глухой фланец ISO-F | 7767 | DN=630 | Нержавеющая сталь 304 | 82.66 |
Габаритные чертежи
Откройте изображение, чтобы сверить обозначения размеров выбранного исполнения.
Источник данных: CBVAC Vacuum Components List - EN.xlsx, лист «真空部件»: Глухой фланец ISO-F - строки 278-287. Параметры и обозначения перенесены из каталога изготовителя; отсутствующие значения не дополнялись.
