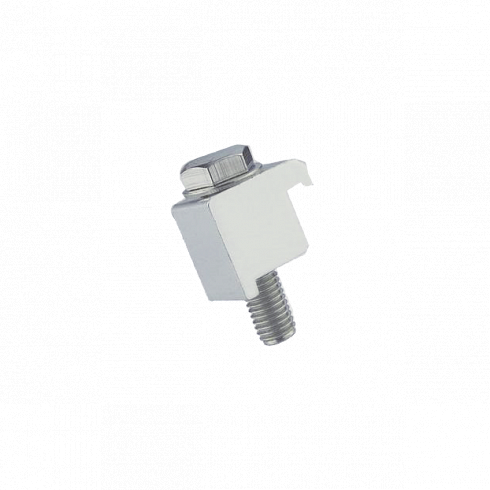

Половинчатый зажим ISO-K (LF) для фиксации фланцевого соединения; резьбы M8, M10 и M12/M12L.
Подробнее
Описание
Описание и назначение
Половинчатые зажимы применяют комплектом по окружности фланца ISO-K (LF). В каталоге указаны алюминиевые и стальные варианты; количество и размер зажимов подбирают по фланцу.
Технические характеристики и исполнения
| Код заказа | Типоразмер / исполнение | Материал | Масса, кг |
|---|---|---|---|
| 7817 | M8 | Алюминий | 0,05 |
| 7820 | M8 | Сталь | 0,15 |
| 7818 | M10 | Алюминий | 0,05 |
| 7821 | M10 | Сталь | 0,15 |
| 7837 / 7819 | M12 | Алюминий | 0,07 |
| 7822 | M12 | Сталь | 0,19 |
| 7823 | M12L | Сталь | 0,24 |
Подбор компонента
Перед заказом сверяйте стандарт соединения ISO-K (LF), условный проход, материал и совместимость с рабочей средой. Данные приведены по каталогу производителя; доступность конкретного исполнения подтверждается при запросе.
Источники:CBVAC Vacuum Components List (EN);официальная карточка ZCVAC.
