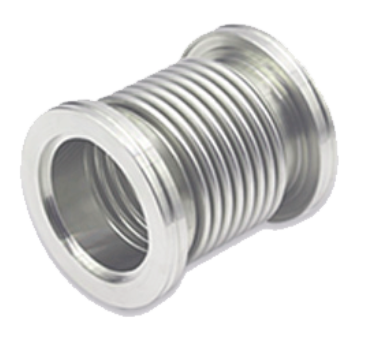

Сильфонный узел ISO-K (LF) компенсирует взаимное смещение соединяемых участков крупного условного прохода. Точные сочетания артикула, размера, материала и массы приведены в таблице производителя.
24исполнений в каталоге
ISO-Kстандарт или серия
CBVAC 2025каталог производителя
Исполнения и технические данные
Для заказа укажите артикул либо точное обозначение размера из таблицы. Размеры сохранены в исходной каталожной записи без пересчета.
| Исполнение | Артикул | Размер по каталогу | Материал | Масса нетто по каталогу |
|---|---|---|---|---|
| Сильфон ISO-K (LF) | 7601 | DN=63,L=250 | Нержавеющая сталь 304 | 1 |
| Сильфон ISO-K (LF) | 7602 | DN=63,L=500 | Нержавеющая сталь 304 | 1.15 |
| Сильфон ISO-K (LF) | 7603 | DN=63,L=750 | Нержавеющая сталь 304 | 1.3 |
| Сильфон ISO-K (LF) | 7604 | DN=63,L=1000 | Нержавеющая сталь 304 | 1.5 |
| Сильфон ISO-K (LF) | 7607 | DN=80,L=250 | Нержавеющая сталь 304 | 1.2 |
| Сильфон ISO-K (LF) | 7608 | DN=80,L=500 | Нержавеющая сталь 304 | 1.3 |
| Сильфон ISO-K (LF) | 7609 | DN=80,L=750 | Нержавеющая сталь 304 | 1.5 |
| Сильфон ISO-K (LF) | 7610 | DN=80,L=1000 | Нержавеющая сталь 304 | 1.7 |
| Сильфон ISO-K (LF) | 7613 | DN=100,L=250 | Нержавеющая сталь 304 | 1.35 |
| Сильфон ISO-K (LF) | 7614 | DN=100,L=500 | Нержавеющая сталь 304 | 1.5 |
| Сильфон ISO-K (LF) | 7615 | DN=100,L=750 | Нержавеющая сталь 304 | 1.7 |
| Сильфон ISO-K (LF) | 7616 | DN=100,L=1000 | Нержавеющая сталь 304 | 2 |
| Сильфон ISO-K (LF) | 7619 | DN=160,L=250 | Нержавеющая сталь 304 | 1.64 |
| Сильфон ISO-K (LF) | 7620 | DN=160,L=500 | Нержавеющая сталь 304 | 1.8 |
| Сильфон ISO-K (LF) | 7621 | DN=160,L=750 | Нержавеющая сталь 304 | 2 |
| Сильфон ISO-K (LF) | 7622 | DN=160,L=1000 | Нержавеющая сталь 304 | 2.3 |
| Сильфон ISO-K (LF) | 7625 | DN=200,L=250 | Нержавеющая сталь 304 | 2.1 |
| Сильфон ISO-K (LF) | 7626 | DN=200,L=500 | Нержавеющая сталь 304 | 2.4 |
| Сильфон ISO-K (LF) | 7627 | DN=200,L=750 | Нержавеющая сталь 304 | 2.6 |
| Сильфон ISO-K (LF) | 7628 | DN=200,L=1000 | Нержавеющая сталь 304 | 2.9 |
| Сильфон ISO-K (LF) | 7631 | DN=250,L=250 | Нержавеющая сталь 304 | 2.8 |
| Сильфон ISO-K (LF) | 7632 | DN=250,L=500 | Нержавеющая сталь 304 | 3.2 |
| Сильфон ISO-K (LF) | 7633 | DN=250,L=750 | Нержавеющая сталь 304 | 3.4 |
| Сильфон ISO-K (LF) | 7634 | DN=250,L=1000 | Нержавеющая сталь 304 | 3.7 |
Габаритные чертежи
Откройте изображение, чтобы сверить обозначения размеров выбранного исполнения.
Источник данных: CBVAC Vacuum Components List - EN.xlsx, лист «真空部件»: Сильфон ISO-K (LF) - строки 88-111. Параметры и обозначения перенесены из каталога изготовителя; отсутствующие значения не дополнялись.
