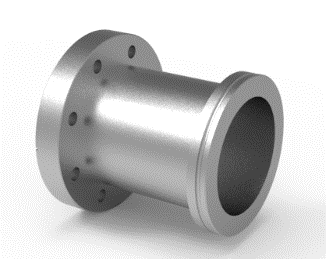

Переходник соединяет фланцевые узлы CF и ISO-K (LF); исполнение выбирают по каталожному размеру. Точные сочетания артикула, размера, материала и массы приведены в таблице производителя.
5исполнений в каталоге
CF-ISO-Kстандарт или серия
CBVAC 2025каталог производителя
Исполнения и технические данные
Для заказа укажите артикул либо точное обозначение размера из таблицы. Размеры сохранены в исходной каталожной записи без пересчета.
| Исполнение | Артикул | Размер по каталогу | Материал | Масса нетто по каталогу |
|---|---|---|---|---|
| Переходник CF-ISO-K (LF) | 7453 | CF63-LF63 | Нержавеющая сталь 304 | 1.36 |
| Переходник CF-ISO-K (LF) | 7454 | CF100-LF80 | Нержавеющая сталь 304 | 1.81 |
| Переходник CF-ISO-K (LF) | 7455 | CF100-LF100 | Нержавеющая сталь 304 | 2.27 |
| Переходник CF-ISO-K (LF) | 7456 | CF150-LF160 | Нержавеющая сталь 304 | 4.08 |
| Переходник CF-ISO-K (LF) | 7457 | CF200-LF200 | Нержавеющая сталь 304 | 7.26 |
Габаритные чертежи
Откройте изображение, чтобы сверить обозначения размеров выбранного исполнения.
Источник данных: CBVAC Vacuum Components List - EN.xlsx, лист «真空部件»: Переходник CF-ISO-K (LF) - строки 456-460. Параметры и обозначения перенесены из каталога изготовителя; отсутствующие значения не дополнялись.
