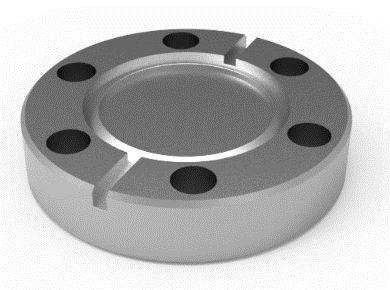

Глухой фланец закрывает неиспользуемый порт CF и применяется при сборке или переконфигурации вакуумной магистрали. Точные сочетания артикула, размера, материала и массы приведены в таблице производителя.
10исполнений в каталоге
CFстандарт или серия
CBVAC 2025каталог производителя
Исполнения и технические данные
Для заказа укажите артикул либо точное обозначение размера из таблицы. Размеры сохранены в исходной каталожной записи без пересчета.
| Исполнение | Артикул | Размер по каталогу | Материал | Масса нетто по каталогу |
|---|---|---|---|---|
| Глухой фланец CF | 7385 | DN=16 | Нержавеющая сталь 304 | 0.05 |
| Глухой фланец CF | 7386 | DN=25 | Нержавеющая сталь 304 | 0.18 |
| Глухой фланец CF | 7387 | DN=35 | Нержавеющая сталь 304 | 0.35 |
| Глухой фланец CF | 7388 | DN=50 | Нержавеющая сталь 304 | 0.4 |
| Глухой фланец CF | 7389 | DN=63 | Нержавеющая сталь 304 | 1.4 |
| Глухой фланец CF | 7390 | DN=80 | Нержавеющая сталь 304 | 1.8 |
| Глухой фланец CF | 7391 | DN=100 | Нержавеющая сталь 304 | 2.8 |
| Глухой фланец CF | 7392 | DN=150 | Нержавеющая сталь 304 | 5.25 |
| Глухой фланец CF | 7393 | DN=200 | Нержавеющая сталь 304 | 9.4 |
| Глухой фланец CF | 7394 | DN=250 | Нержавеющая сталь 304 | 14 |
Габаритные чертежи
Откройте изображение, чтобы сверить обозначения размеров выбранного исполнения.
Источник данных: CBVAC Vacuum Components List - EN.xlsx, лист «真空部件»: Глухой фланец CF - строки 258-267. Параметры и обозначения перенесены из каталога изготовителя; отсутствующие значения не дополнялись.
