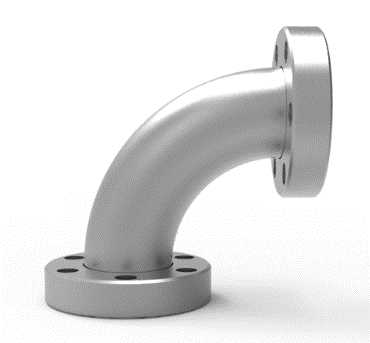

Отвод изменяет направление трубопровода CF; каталог содержит прямоугольные и вытяжные исполнения. Точные сочетания артикула, размера, материала и массы приведены в таблице производителя.
20исполнений в каталоге
CFстандарт или серия
CBVAC 2025каталог производителя
Исполнения и технические данные
Для заказа укажите артикул либо точное обозначение размера из таблицы. Размеры сохранены в исходной каталожной записи без пересчета.
| Исполнение | Артикул | Размер по каталогу | Материал | Масса нетто по каталогу |
|---|---|---|---|---|
| Отвод CF, прямоугольное исполнение | 7404 | DN=16,A=38 | Нержавеющая сталь 304 | 0.23 |
| Отвод CF, прямоугольное исполнение | 7405 | DN=25,A=58 | Нержавеющая сталь 304 | 0.46 |
| Отвод CF, прямоугольное исполнение | 7406 | DN=35,A=63 | Нержавеющая сталь 304 | 0.69 |
| Отвод CF, прямоугольное исполнение | 7407 | DN=50,A=80 | Нержавеющая сталь 304 | 1.61 |
| Отвод CF, прямоугольное исполнение | 7408 | DN=63,A=105 | Нержавеющая сталь 304 | 2.29 |
| Отвод CF, прямоугольное исполнение | 7409 | DN=80,A=118 | Нержавеющая сталь 304 | 3.43 |
| Отвод CF, прямоугольное исполнение | 7410 | DN=100,A=135 | Нержавеющая сталь 304 | 5.02 |
| Отвод CF, прямоугольное исполнение | 7411 | DN=150,A=167 | Нержавеющая сталь 304 | 8.63 |
| Отвод CF, прямоугольное исполнение | 7412 | DN=200,A=203 | Нержавеющая сталь 304 | 12.28 |
| Отвод CF, прямоугольное исполнение | 7413 | DN=250,A=208 | Нержавеющая сталь 304 | 25.44 |
| Отвод CF, вытяжное исполнение | 7414 | DN=16,A=38 | Нержавеющая сталь 304 | 0.22 |
| Отвод CF, вытяжное исполнение | 7415 | DN=25,A=58 | Нержавеющая сталь 304 | 0.45 |
| Отвод CF, вытяжное исполнение | 7416 | DN=35,A=63 | Нержавеющая сталь 304 | 0.68 |
| Отвод CF, вытяжное исполнение | 7417 | DN=50,A=80 | Нержавеющая сталь 304 | 1.59 |
| Отвод CF, вытяжное исполнение | 7418 | DN=63,A=105 | Нержавеющая сталь 304 | 2.27 |
| Отвод CF, вытяжное исполнение | 7419 | DN=80,A=118 | Нержавеющая сталь 304 | 3.4 |
| Отвод CF, вытяжное исполнение | 7420 | DN=100,A=135 | Нержавеющая сталь 304 | 4.99 |
| Отвод CF, вытяжное исполнение | 7421 | DN=150,A=167 | Нержавеющая сталь 304 | 8.62 |
| Отвод CF, вытяжное исполнение | 7422 | DN=200,A=203 | Нержавеющая сталь 304 | 12.25 |
| Отвод CF, вытяжное исполнение | 7423 | DN=250,A=208 | Нержавеющая сталь 304 | 25.4 |

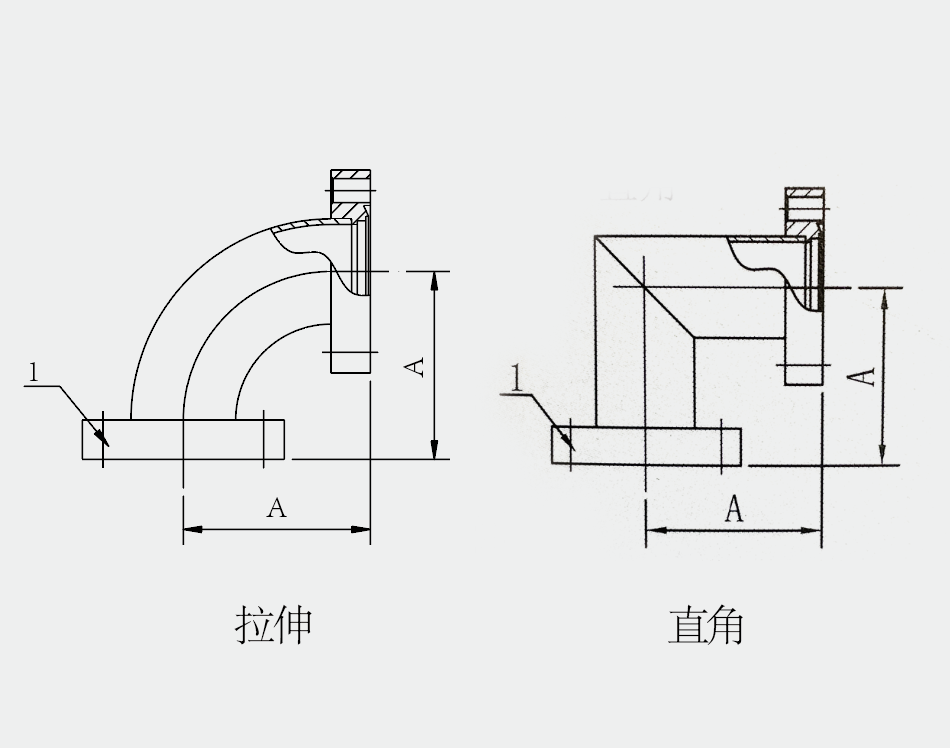

Габаритные чертежи
Откройте изображение, чтобы сверить обозначения размеров выбранного исполнения.
Источник данных: CBVAC Vacuum Components List - EN.xlsx, лист «真空部件»: Отвод CF, прямоугольное исполнение - строки 329-338; Отвод CF, вытяжное исполнение - строки 339-348. Параметры и обозначения перенесены из каталога изготовителя; отсутствующие значения не дополнялись.
