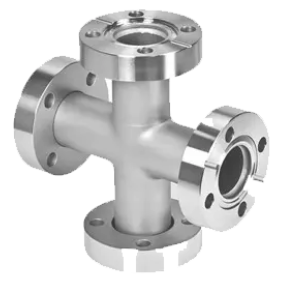

Крестовина CF объединяет четыре направления вакуумной магистрали одного типоразмера. Точные сочетания артикула, размера, материала и массы приведены в таблице производителя.
10исполнений в каталоге
CFстандарт или серия
CBVAC 2025каталог производителя
Исполнения и технические данные
Для заказа укажите артикул либо точное обозначение размера из таблицы. Размеры сохранены в исходной каталожной записи без пересчета.
| Исполнение | Артикул | Размер по каталогу | Материал | Масса нетто по каталогу |
|---|---|---|---|---|
| Крестовина CF | 7434 | DN=16 | Нержавеющая сталь 304 | 0.34 |
| Крестовина CF | 7435 | DN=25 | Нержавеющая сталь 304 | 0.79 |
| Крестовина CF | 7436 | DN=35 | Нержавеющая сталь 304 | 1.13 |
| Крестовина CF | 7437 | DN=50 | Нержавеющая сталь 304 | 2.04 |
| Крестовина CF | 7438 | DN=63 | Нержавеющая сталь 304 | 5.67 |
| Крестовина CF | 7439 | DN=80 | Нержавеющая сталь 304 | 6.9 |
| Крестовина CF | 7440 | DN=100 | Нержавеющая сталь 304 | 8.85 |
| Крестовина CF | 7441 | DN=150 | Нержавеющая сталь 304 | 14.52 |
| Крестовина CF | 7442 | DN=200 | Нержавеющая сталь 304 | 21.32 |
| Крестовина CF | 7443 | DN=250 | Нержавеющая сталь 304 | 27.22 |
Габаритные чертежи
Откройте изображение, чтобы сверить обозначения размеров выбранного исполнения.
Источник данных: CBVAC Vacuum Components List - EN.xlsx, лист «真空部件»: Крестовина CF - строки 429-438. Параметры и обозначения перенесены из каталога изготовителя; отсутствующие значения не дополнялись.
