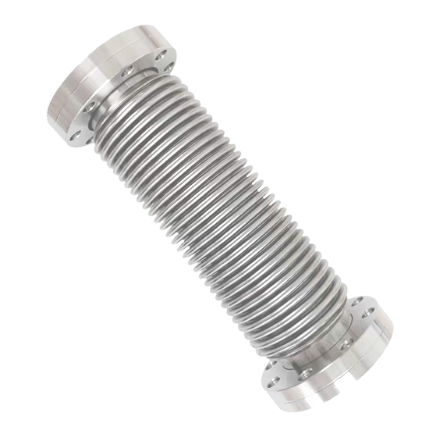

Сильфонный узел с фланцами CF компенсирует взаимное смещение соединяемых участков и упрощает монтаж вакуумной трассы. Точные сочетания артикула, размера, материала и массы приведены в таблице производителя.
54исполнений в каталоге
CFстандарт или серия
CBVAC 2025каталог производителя
Исполнения и технические данные
Для заказа укажите артикул либо точное обозначение размера из таблицы. Размеры сохранены в исходной каталожной записи без пересчета.
| Исполнение | Артикул | Размер по каталогу | Материал | Масса нетто по каталогу |
|---|---|---|---|---|
| Сильфон CF | 7301 | DN=16,L=250 | Нержавеющая сталь 304 | 0.25 |
| Сильфон CF | 7302 | DN=16,L=500 | Нержавеющая сталь 304 | 0.3 |
| Сильфон CF | 7303 | DN=16,L=750 | Нержавеющая сталь 304 | 0.35 |
| Сильфон CF | 7304 | DN=16,L=1000 | Нержавеющая сталь 304 | 0.4 |
| Сильфон CF | 7305 | DN=16,L=1500 | Нержавеющая сталь 304 | 0.5 |
| Сильфон CF | 7306 | DN=16,L=2000 | Нержавеющая сталь 304 | 0.6 |
| Сильфон CF | 7307 | DN=25,L=250 | Нержавеющая сталь 304 | 0.3 |
| Сильфон CF | 7308 | DN=25,L=500 | Нержавеющая сталь 304 | 0.4 |
| Сильфон CF | 7309 | DN=25,L=750 | Нержавеющая сталь 304 | 0.5 |
| Сильфон CF | 7310 | DN=25,L=1000 | Нержавеющая сталь 304 | 0.8 |
| Сильфон CF | 7311 | DN=25,L=1500 | Нержавеющая сталь 304 | 1 |
| Сильфон CF | 7312 | DN=25,L=2000 | Нержавеющая сталь 304 | 1.2 |
| Сильфон CF | 7313 | DN=35,L=250 | Нержавеющая сталь 304 | 0.8 |
| Сильфон CF | 7314 | DN=35,L=500 | Нержавеющая сталь 304 | 1 |
| Сильфон CF | 7315 | DN=35,L=750 | Нержавеющая сталь 304 | 1.1 |
| Сильфон CF | 7316 | DN=35,L=1000 | Нержавеющая сталь 304 | 1.3 |
| Сильфон CF | 7317 | DN=35,L=1500 | Нержавеющая сталь 304 | 1.4 |
| Сильфон CF | 7318 | DN=35,L=2000 | Нержавеющая сталь 304 | 1.85 |
| Сильфон CF | 7319 | DN=50,L=250 | Нержавеющая сталь 304 | 1.1 |
| Сильфон CF | 7320 | DN=50,L=500 | Нержавеющая сталь 304 | 1.2 |
| Сильфон CF | 7321 | DN=50,L=750 | Нержавеющая сталь 304 | 1.35 |
| Сильфон CF | 7322 | DN=50,L=1000 | Нержавеющая сталь 304 | 1.6 |
| Сильфон CF | 7323 | DN=50,L=1500 | Нержавеющая сталь 304 | 1.85 |
| Сильфон CF | 7324 | DN=50,L=2000 | Нержавеющая сталь 304 | 2 |
| Сильфон CF | 7325 | DN=63,L=250 | Нержавеющая сталь 304 | 2.2 |
| Сильфон CF | 7326 | DN=63,L=500 | Нержавеющая сталь 304 | 2.4 |
| Сильфон CF | 7327 | DN=63,L=750 | Нержавеющая сталь 304 | 2.5 |
| Сильфон CF | 7328 | DN=63,L=1000 | Нержавеющая сталь 304 | 2.7 |
| Сильфон CF | 7329 | DN=63,L=1500 | Нержавеющая сталь 304 | 3.1 |
| Сильфон CF | 7330 | DN=63,L=2000 | Нержавеющая сталь 304 | 3.5 |
| Сильфон CF | 7331 | DN=100,L=250 | Нержавеющая сталь 304 | 3 |
| Сильфон CF | 7332 | DN=100,L=500 | Нержавеющая сталь 304 | 3.2 |
| Сильфон CF | 7333 | DN=100,L=750 | Нержавеющая сталь 304 | 3.5 |
| Сильфон CF | 7334 | DN=100,L=1000 | Нержавеющая сталь 304 | 3.7 |
| Сильфон CF | 7335 | DN=100,L=1500 | Нержавеющая сталь 304 | 4.2 |
| Сильфон CF | 7336 | DN=100,L=2000 | Нержавеющая сталь 304 | 4.7 |
| Сильфон CF | 7337 | DN=150,L=250 | Нержавеющая сталь 304 | 5.7 |
| Сильфон CF | 7338 | DN=150,L=500 | Нержавеющая сталь 304 | 5.9 |
| Сильфон CF | 7339 | DN=150,L=750 | Нержавеющая сталь 304 | 6.1 |
| Сильфон CF | 7340 | DN=150,L=1000 | Нержавеющая сталь 304 | 6.4 |
| Сильфон CF | 7341 | DN=150,L=1500 | Нержавеющая сталь 304 | 6.9 |
| Сильфон CF | 7342 | DN=150,L=2000 | Нержавеющая сталь 304 | 7.4 |
| Сильфон CF | 7343 | DN=200,L=250 | Нержавеющая сталь 304 | 6.9 |
| Сильфон CF | 7344 | DN=200,L=500 | Нержавеющая сталь 304 | 7.1 |
| Сильфон CF | 7345 | DN=200,L=750 | Нержавеющая сталь 304 | 7.4 |
| Сильфон CF | 7346 | DN=200,L=1000 | Нержавеющая сталь 304 | 7.7 |
| Сильфон CF | 7347 | DN=200,L=1500 | Нержавеющая сталь 304 | 8.2 |
| Сильфон CF | 7348 | DN=200,L=2000 | Нержавеющая сталь 304 | 8.7 |
| Сильфон CF | 7349 | DN=250,L=250 | Нержавеющая сталь 304 | 7.25 |
| Сильфон CF | 7350 | DN=250,L=500 | Нержавеющая сталь 304 | 7.4 |
| Сильфон CF | 7351 | DN=250,L=750 | Нержавеющая сталь 304 | 7.6 |
| Сильфон CF | 7352 | DN=250,L=1000 | Нержавеющая сталь 304 | 7.9 |
| Сильфон CF | 7353 | DN=250,L=1500 | Нержавеющая сталь 304 | 8.4 |
| Сильфон CF | 7354 | DN=250,L=2000 | Нержавеющая сталь 304 | 8.8 |
Габаритные чертежи
Откройте изображение, чтобы сверить обозначения размеров выбранного исполнения.
Источник данных: CBVAC Vacuum Components List - EN.xlsx, лист «真空部件»: Сильфон CF - строки 34-87. Параметры и обозначения перенесены из каталога изготовителя; отсутствующие значения не дополнялись.
