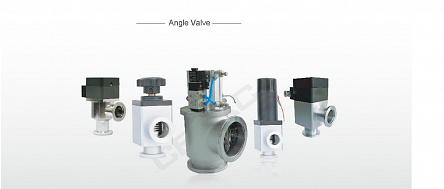

Угловые вакуумные клапаны

Область применения материала

Материал разделяет общую физику вакуумной техники и сведения о конкретных сериях CBVAC. Численные характеристики оборудования следует применять только к той модели и конфигурации, для которой они приведены в руководстве или опросном листе. Паспортная быстрота действия насоса не равна эффективной быстроте откачки камеры: результат зависит от проводимости патрубков, режима течения, состава газа, газовой нагрузки и состояния поверхности. Указанные расчётные зависимости требуют проверки исходных допущений для конкретной установки.

Инженерный обзор

Этот технический документ подготовлен как инженерное дополнение к общей документации по вакуумным угловым клапанам. Руководство ориентировано на инженеров-разработчиков и специалистов по эксплуатации вакуумных систем сверхвысокого (СВВ/UHV) и ультравысокого вакуума. В документе детально рассматриваются математические расчеты проводимости и быстроты действия, границы применимости математических моделей откачки, природа газовых нагрузок, интеграция оборудования с форвакуумными линиями и контрольно-измерительной аппаратурой, вопросы автоматизации, контроля герметичности, приемочных испытаний, диагностики неисправностей и технического обслуживания.

1. Физико-математические основы и режимы течения газа в угловых клапанах

При проектировании угловой арматуры важно понимать поведение газа при различных давлениях. Поток через угловой клапан классифицируется по безразмерному критерию — числа Кнудсена ($Kn$), которое определяет соотношение между средней длиной свободного пробега молекул газа $\lambda$ и характерным геометрическим размером канала (внутренним диаметром патрубка клапана $d$):

$$Kn = \frac{\lambda}{d}$$

Средняя длина свободного пробега молекул газа $\lambda$ (в метрах) рассчитывается по формуле:

$$\lambda = \frac{k_B T}{\sqrt{2} \pi d_{mol}^2 P}$$

где $k_B$ — постоянная Больцмана ($1.3806 \cdot 10^{-23}$ Дж/К), $T$ — абсолютная температура газа (К), $d_{mol}$ — эффективный диаметр молекулы газа (м) ($d_{mol} \approx 3.7 \cdot 10^{-10}$ м для азота $N_2$), $P$ — абсолютное давление газа (Па).

Выделяют три режима течения газа: 1. Вязкостный режим ($Kn < 0.01$): Молекулы сталкиваются преимущественно друг с другом. Характерен для давлений от атмосферного до $\approx 1$ мбар при стандартных диаметрах патрубков ($d \approx 10..100$ мм). 2. Переходный режим ($0.01 \le Kn \le 10$): Столкновения молекул друг с другом и со стенками соизмеримы. Наблюдается в диапазоне давлений от $1$ до $10^{-3}$ мбар. 3. Свободный молекулярный режим ($Kn > 10$): Молекулы сталкиваются исключительно со стенками корпуса, сильфона и тарелки клапана. Этот режим полностью доминирует при давлениях ниже $10^{-3}$ мбар (высокий, сверхвысокий и ультравысокий вакуум). Для примера, при давлении $10^{-9}$ мбар средняя длина свободного пробега молекул азота составляет около $66$ км.

Инженерным критерием перехода к молекулярному режиму течения для воздуха при температуре $293.15$ К ($20^\circ$C) является условие:

$$P \cdot d < 1.33 \cdot 10^{-2} \text{ мбар} \cdot \text{см}$$

где $P$ — давление в мбар, $d$ — диаметр патрубка в см.

Базовые формулы проводимости в молекулярном режиме

Проводимость ($C$, м$^3$/с или л/с) характеризует способность вакуумного элемента пропускать газ и определяется как:

$$C = \frac{Q}{P_1 - P_2}$$

где $Q$ — поток газа (мбар$\cdot$л/с), $P_1 - P_2$ — разность давлений на входе и выходе. В молекулярном режиме проводимость не зависит от давления и определяется геометрией канала, молекулярной массой газа $M$ и температурой $T$.

Проводимость тонкого отверстия площадью $A$:

$$C_{hole} = \sqrt{\frac{R T}{2 \pi M}} A$$

где $R$ — универсальная газовая постоянная ($8.3145$ Дж/(моль$\cdot$К)), $M$ — молярная масса газа (кг/моль), $A$ — площадь отверстия (м$^2$). Для воздуха ($M = 0.029$ кг/моль) при $20^\circ$C:

$$C_{hole, air} [\text{л/с}] = 11.6 \cdot A [\text{см}^2]$$

Проводимость круглого патрубка диаметром $D$ и длиной $L$ ($L \gg D$):

$$C_{tube} = \frac{1}{6} \sqrt{\frac{2 \pi R T}{M}} \frac{D^3}{L}$$

Для воздуха при $20^\circ$C:

$$C_{tube, air} [\text{л/с}] = 12.1 \cdot \frac{D[\text{см}]^3}{L[\text{см}]}$$

Чтобы минимизировать потери проводимости, угловые клапаны должны иметь максимально возможный диаметр патрубков и минимальную длину плеч.

2. Расчет проводимости углового клапана и эффективной быстроты откачки

Геометрия открытого углового вакуумного клапана представляет собой два взаимно перпендикулярных патрубка, соединенных в области седла клапана.

Расчет проводимости клапана по методу эквивалентных длин

Для инженерных расчетов проводимость полностью открытого углового клапана аппроксимируется как последовательное соединение двух круглых патрубков (длиной $L_1$ и $L_2$ и диаметром $D$) и отверстия седла ($D_{seat} \approx D$):

$$\frac{1}{C_{valve}} = \frac{1}{C_1} + \frac{1}{C_{seat}} + \frac{1}{C_2}$$

Для воздуха при $20^\circ$C суммарная проводимость клапана оценивается как:

$$\frac{1}{C_{valve}} \approx \frac{1}{12.1 \frac{D^3}{L_1}} + \frac{1}{11.6 \frac{\pi D^2}{4}} + \frac{1}{12.1 \frac{D^3}{L_2}}$$

Для точного моделирования трехмерных геометрий открытых клапанов применяется метод Монте-Карло для тестовых частиц (TPMC) в программе Molflow+, определяющий коэффициент Клаузинга (вероятность прохождения) $\alpha_{valve}$:

$$C_{valve} = \alpha_{valve} \cdot C_{hole}$$

Для стандартных угловых клапанов $\alpha_{valve}$ обычно лежит в диапазоне $0.3 - 0.5$ в зависимости от хода штока и формы тарелки.

Влияние клапана на эффективную быстроту действия откачной системы

При подключении насоса с быстротой действия $S$ к объему через угловой клапан с проводимостью $C_{valve}$ эффективная быстрота откачки $S_{eff}$ снижается:

$$S_{eff} = \frac{S \cdot C_{valve}}{S + C_{valve}}$$

Выделяют три характерных режима: 1. $C_{valve} \approx S$: Если проводимость клапана равна быстроте действия насоса, то эффективная быстрота откачки падает ровно в два раза ($S_{eff} = S/2$). Это пример неоптимального проектирования. 2. $C_{valve} \gg S$: Если проводимость клапана многократно превышает быстроту откачки насоса, то эффективная быстрота откачки стремится к номинальной ($S_{eff} \approx S$). Это оптимальное решение. 3. $C_{valve} \ll S$: Если проводимость клапана пренебрежимо мала по сравнению с быстротой откачки насоса, то эффективная быстрота откачки лимитируется исключительно проводимостью клапана ($S_{eff} \approx C_{valve}$). В этом режиме, называемом режимом ограничения проводимости (conductance-limited system), увеличение номинальной быстроты откачки насоса не дает практического эффекта.

Например, подключение высоковакуумного насоса с быстротой откачки $300$ л/с к вакуумной камере через стандартный угловой патрубок или клапан с углом $90^\circ$ приводит к снижению эффективной быстроты откачки примерно на 30% (до $\approx 210$ л/с). Это доказывает необходимость тщательного выбора типоразмера углового клапана под характеристики насоса.

3. Границы моделей времени откачки и переходные процессы

Процесс удаления газа из герметичного объема описывается дифференциальным уравнением баланса газовых потоков:

$$V \frac{dP}{dt} = Q_{in}(t) - S_{eff} P$$

где $V$ — объем откачиваемой камеры (л), $P$ — текущее давление в камере (мбар), $Q_{in}(t)$ — суммарный натекающий поток газа (мбар$\cdot$л/с), $S_{eff}$ — эффективная быстрота откачки системы (л/с).

Простая экспоненциальная модель (объемная откачка)

На начальном этапе откачки (от атмосферного до $\approx 10^{-1}..10^{-2}$ мбар) газовая нагрузка от стенок мала. При $Q_{in} \approx 0$ и $S_{eff} = \text{const}$ интегрирование дает экспоненциальную зависимость:

$$P(t) = P_0 \cdot e^{-\frac{S_{eff}}{V} t} = P_0 \cdot e^{-\frac{t}{\tau_p}}$$

где $\tau_p = \frac{V}{S_{eff}}$ — характеристическое время откачки системы (с).

Если присутствует постоянный источник натекания $Q_{in} = \text{const}$ (например, калиброванная течь), то:

$$P(t) = \left(P_0 - \frac{Q_{in}}{S_{eff}}\right) e^{-\frac{t}{\tau_p}} + \frac{Q_{in}}{S_{eff}}$$

При $t \to \infty$ давление в камере стабилизируется на предельном значении $P_{limit} = \frac{Q_{in}}{S_{eff}}$.

Границы применимости экспоненциальной модели и реальные переходные процессы

Простая экспоненциальная модель описывает поведение системы только на начальном этапе (первые секунды — минуты). В реальных установках процесс откачки устроен сложнее и включает четыре фазы:

1. Объемная откачка (первые секунды — минуты): Описывается экспоненциальным законом. Молекулы газа из объема камеры полностью эвакуируются.
2. Поверхностная десорбция (часы откачки): При давлениях ниже $10^{-2}$ мбар скорость падения давления резко замедляется. Начинается интенсивное выделение молекул, адсорбированных на внутренних поверхностях вакуумной камеры и деталях углового клапана. Для непрогреваемых металлических систем основным десорбирующим газом является водяной пар ($H_2O$). Поток десорбции спадает по степенному закону: $$P(t) \propto t^{-\alpha}$$ где для большинства металлов $\alpha \approx 1$. На этом этапе экспоненциальная модель дает значительные погрешности, занижая время откачки в сотни раз.
3. Объемная диффузия (сотни часов откачки): После удаления адсорбированной воды лимитирующим процессом становится диффузия газов (преимущественно водорода $H_2$) из толщи кристаллической решетки металлов к поверхности с последующей десорбцией: $$Q_{diff} \propto t^{-1/2}$$
4. Проницаемость (пермеация) стенок и уплотнений: Достижение предельного давления ограничивается постоянным потоком газов, проникающих сквозь конструкционные материалы из воздуха. Для металлических камер при комнатной температуре пермеация пренебрежимо мала. Однако для систем, использующих эластомерные уплотнения (например, кольца из Viton в клапанах), этот процесс жестко ограничивает предельный вакуум на уровне $10^{-8}..10^{-9}$ мбар из-за диффузии атмосферного гелия и паров воды сквозь полимерную структуру уплотнителя.

4. Газовые нагрузки, десорбция и диффузия в конструкционных материалах клапана

Конструкция углового вакуумного клапана содержит металлические детали (корпус, сильфон, шток, тарелка) и полимерные или металлические уплотнения. Каждый из этих элементов является источником газовой нагрузки.

Тепловое газовыделение металлов

Удельный поток газовыделения $q$ выражается в мбар$\cdot$л/(с$\cdot$см$^2$) или Торр$\cdot$л/(с$\cdot$см$^2$). Для непрогреваемых металлических поверхностей после $10$ часов откачки удельный поток определяется десорбцией воды и описывается соотношением:

$$q_{H_2O} \approx \frac{3 \cdot 10^{-9}}{t [\text{ч}]} \text{ мбар} \cdot \text{л}/(\text{с} \cdot \text{см}^2)$$

Для достижения СВВ ($< 10^{-9}$ мбар) металлические элементы прогревают под вакуумом при $150 - 300^\circ$C в течение $24 - 48$ часов. Это снижает поток десорбции воды более чем на 4 порядка, и основным остаточным газом в металле становится водород ($H_2$).

Типичные значения удельного газовыделения $q$ (в Торр$\cdot$л/(с$\cdot$см$^2$)) после длительной откачки:

Для снижения диффузионного потока водорода из нержавеющей стали (например, марки 316LN в СВВ-арматуре ЦЕРН) корпуса клапанов проходят процедуру вакуумного отжига (vacuum firing) в специальной печи при температуре $950^\circ$C и давлении не хуже $10^{-5}$ мбар в течение 2 часов. Это снижает удельный поток водорода при комнатной температуре до экстремально низких значений порядка $5 \cdot 10^{-15}$ мбар$\cdot$л/(с$\cdot$см$^2$) (на 2 порядка ниже стандартного).

Специфика газовыделения и проницаемости полимеров (Viton)

В угловых клапанах стандартного класса для уплотнения тарелки и крышки применяется фторкаучук Viton® (FKM). Для СВВ-диапазона использование полимеров ограничено или запрещено из-за их высокой пористости и проницаемости.

Удельное газовыделение негретого Viton после 1 часа откачки составляет $10^{-6}$ мбар$\cdot$л/(с$\cdot$см$^2$), что на 4 порядка выше, чем у металлов. Из-за диффузионного характера процесса скорость выделения газов спадает по закону $q \propto t^{-1/2}$, оставаясь на уровне $10^{-8} - 10^{-9}$ мбар$\cdot$л/(с$\cdot$см$^2$) даже после недели откачки. Прогрев Viton ограничен максимальной температурой $200^\circ$C.

Вторым критическим недостатком Viton является его газопроницаемость (пермеация). Диффузионный поток атмосферной влаги сквозь одно стандартное уплотнительное кольцо из Viton диаметром сечения $5$ мм и диаметром кольца $60$ мм составляет около:

$$Q_{perm} \approx 10^{-7} \text{ мбар} \cdot \text{л}/\text{с}$$

Этот поток эквивалентен постоянному тепловому газовыделению целого 1 квадратного метра нержавеющей стали после 100 часов вакуумной откачки! Поэтому в прогреваемых клапанах ультравысокого вакуума обычно применяют металлический сварной сильфон по штоку и металлическое седловое уплотнение; допустимость полимеров определяют по температуре, проницаемости и требуемому газовому фону.

5. Интеграция клапанов в форвакуумные линии и вакуумметрию

При проектировании вакуумных систем угловые клапаны разделяют объемы с различными уровнями давлений.

Схема интеграции форвакуумного обхода (байпаса)

Типичная система содержит форвакуумный насос, ТМН и камеру. Интеграция насосов и угловых клапанов должна исключать аварии (например, прорыв атмосферного давления в ротор ТМН или заброс паров масла в камеру).

Для этого используется схема форвакуумного обхода с тремя угловыми клапанами: 1. Клапан предварительной откачки (Roughing Valve): Угловой клапан, соединяющий форвакуумный насос напрямую с вакуумной камерой. Используется для первичной откачки камеры до давления запуска ТМН (около $10^{-1}..10^{-2}$ мбар). 2. Форвакуумный клапан ТМН (Foreline/Backing Valve): Устанавливается между выхлопным патрубком ТМН и входом форвакуумного насоса. 3. Высоковакуумный затвор/клапан (High Vacuum Gate/Angle Valve): Устанавливается на входе ТМН для изоляции высоковакуумного объема от насосной группы.

Алгоритм безопасной работы системы откачки: * Откачка форвакуума ТМН: Открывается форвакуумный клапан ТМН. Запускается форвакуумный насос, откачивая объем ТМН. После этого запускается и выводится на номинальные обороты ротор ТМН. * Предварительная откачка камеры: Закрывается форвакуумный клапан ТМН. Открывается клапан предварительной откачки (Roughing Valve). Форвакуумный насос быстро откачивает объем камеры до давления запуска ТМН. * Переход на высоковакуумный режим: Клапан предварительной откачки закрывается. Открывается форвакуумный клапан ТМН. После этого плавно открывается высоковакуумный клапан на входе ТМН. Система переходит в режим штатной высоковакуумной откачки.

Интеграция средств вакуумметрии и масс-спектрометрии

Для контроля давления в различных точках вакуумной системы используются три типа приборов: 1. Тепловые датчики Пирани (диапазон $1013 - 10^{-4}$ мбар): Устанавливаются в форвакуумных линиях и на вакуумной камере. Применяются для контроля давления предварительной откачки и блокировки запуска ТМН. 2. Ионизационные датчики Баярда-Альперта (диапазон $10^{-3} - 10^{-11}$ мбар): Устанавливаются в высоковакуумной зоне камеры. Горячий катод ионизирует остаточный газ. Измеряемый ионный ток коллектора ($0.2 - 20$ пА) пропорционален концентрации молекул. Из-за крайне малых токов в условиях ускорителей применяются тщательно экранированные триаксиальные кабели. Датчики калибруются по азоту ($N_2$). Чувствительность датчика к водороду $H_2$ составляет около $0.4$ от чувствительности к $N_2$, к гелию — $0.15$. 3. Квадрупольные масс-спектрометры (анализаторы остаточных газов, RGA): Применяются для непрерывного мониторинга состава остаточного газа, оценки чистоты поверхностей угловых клапанов и высокочувствительного поиска утечек.

Типичные масс-спектры RGA вакуумных систем

• Непрогретая система ($10^{-9}..10^{-8}$ мбар): Спектр на 85% состоит из пика с массовым числом 18 (водяной пар $H_2O^+$) и его сопутствующих пиков (массы 17 — $OH^+$, 16 — $O^+$). Присутствуют также пики водорода (масса 2), окиси углерода (масса 28) и углекислого газа (масса 44).
• Прогретая СВВ-система ($4 \cdot 10^{-11}$ мбар): Спектр на 90% доминирует пик водорода (масса 2 — $H_2^+$). Водяной пар (масса 18), окись углерода (масса 28) и углекислый газ (масса 44) присутствуют лишь в виде ничтожных следов.
• Углеводородное загрязнение: Характеризуется появлением в спектре групп тяжелых пиков (массы выше 50), отстоящих друг от друга на 14 АЕМ, что соответствует углеводородным радикалам $[C_n H_{2n+2}]^+$, отличающимся на одну группу $-CH_2-$ (метилен).

6. Автоматика, приводы и безопасные состояния

По типу приводного механизма угловые вакуумные клапаны делятся на ручные, пневматические и электромеханические.

Кинематика электромеханического привода с кулисно-направляющим механизмом

В автоматизированных системах точного регулирования потока применяются мотор-редукторные приводы. В патентной литературе для оборудования данного класса рассматривается конструкция высоковакуумного углового клапана с электромеханическим приводом на основе кулисно-направляющего механизма (sliding-block guide drive, патент US10738910B2).

Операционный принцип этой схемы: 1. Двигатель вращает ведущий вал с копиром (cam disk), имеющим спиральную дорожку, расстояние от которой до оси варьируется в диапазоне, превышающем $360^\circ$ для плавности хода. 2. Ползун сопряжен со спиральной дорожкой копира, трансформируя вращение во взаимно-однозначное линейное перемещение штока. 3. Шток соединен с ползуном и подпружинен мощной пружиной сжатия. Сварной сильфон герметизирует внутреннюю вакуумную полость, изолируя ее от деталей привода и атмосферной среды. 4. Преимущество конструкции — исключительная точность позиционирования тарелки по отношению к седлу. Угол поворота копира от закрытого положения ($\alpha = 0^\circ$) до максимального подъема ($\beta \ge 360^\circ$) позволяет плавно изменять зазор седла, реализуя функцию точного пропорционального натекателя в широком диапазоне проводимостей.

Автоматизация и логика безопасных состояний (Fail-Safe)

В крупных физических установках (ускорителях) вакуумный тракт разделен на изолируемые сектора длиной от нескольких метров до сотен метров. Сектора разделяются пневматическими клапанами (Sector Valves).

Главным требованием к автоматике таких клапанов является реализация безопасного состояния (Fail-Safe) при авариях. Пневматические клапаны проектируются по схеме нормально-закрытых (NC - Normally Closed): * Клапан удерживается открытым за счет подачи сжатого воздуха под давлением $4 - 6$ бар в пневмоцилиндр, преодолевая усилие встроенной мощной возвратной пружины. * При потере питания, падении давления сжатого воздуха или аварийном сигнале соленоидный пилотный клапан сбрасывает давление из пневмоцилиндра в атмосферу. * Мощная возвратная пружина за доли секунды ($0.2 - 0.5$ с) перемещает шток с тарелкой к седлу, герметизируя стык за счет упругой деформации пружины.

Типовые условия аварийной блокировки (Interlock) для закрытия секционных клапанов: 1. Превышение давления в смежных секторах выше порогового уровня ($P > 10^{-7}$ мбар). 2. Сбой в работе насосов (ТМН, магниторазрядных), охлаждающих контуров или криостатов. 3. Сигналы от датчиков радиационного мониторинга коллайдера о критических потерях пучка частиц (для исключения повреждения сильфонной сборки). 4. Аварийная потеря связи с контроллером автоматизированной системы управления (Watchdog).

7. Контроль герметичности и приемочные испытания

Понятие вакуумной плотности является фундаментальным. Любая микроскопическая утечка в сильфоне или корпусе углового клапана делает невозможным достижение сверхвысокого вакуума. Величина течи (поток натекания $Q_L$) измеряется в мбар$\cdot$л/с.

Гелиевый масс-спектрометрический контроль герметичности

Наиболее чувствительным методом контроля герметичности является гелиевый масс-спектрометрический течеискатель. Гелий ($He$) используется по следующим причинам: * Гелий практически отсутствует в атмосфере (всего $5.2 \cdot 10^{-4}$% или 5.2 ppm), что исключает ложные фоновые сигналы. * Гелий — легкий газ с высокой скоростью молекул при комнатной температуре ($1300$ м/с), что обеспечивает быструю диффузию сквозь микродефекты. * Молекулы гелия химически инертны и не адсорбируются на поверхностях тестируемого клапана.

Технология контроля герметичности методом обдува (Helium Spray Method): 1. Внутренний объем тестируемого углового клапана вакуумируется до давлений ниже $10^{-1}$ мбар для работы масс-спектрометрического течеискателя. 2. Снаружи сварные швы патрубков, фланцы крышки и сильфон обдуваются гелием из пистолета-распылителя. 3. Гелий проникает сквозь дефекты внутрь, ионизируется в течеискателе и разделяется в магнитном поле по отношению массы к заряду ($m/e = 4$).

Сигналы воздушной течи на масс-спектрометре остаточных газов (RGA)

Анализатор остаточных газов позволяет идентифицировать атмосферное натекание по характерной сигнатуре пиков: * Наличие интенсивного пика с массой 28 ($N_2^+$ / азот) и парного ему пика с массой 14 ($N^+$). * Наличие пика с массой 32 ($O_2^+$ / кислород). * Наличие пика с массой 40 ($Ar^+$ / аргон).

В спектре воздушной течи соотношение азота и кислорода должно соответствовать атмосферному (примерно $4:1$). На практике пик кислорода (масса 32) часто оказывается ниже, так как кислород химически активен и вступает в реакции со стенками датчиков. Главным надежным индикатором воздушной течи в RGA-спектре является пик инертного аргона (масса 40), составляющий стабильный $1\%$ от пика азота.

Приемочные критерии вакуумной плотности

Приемочные испытания угловых вакуумных клапанов перед установкой в вакуумные сектора сверхвысокого вакуума регламентируют следующие жесткие критерии: 1. Предел герметичности по гелию: Суммарная утечка через корпус, сварные швы и сильфон клапана при комнатной температуре не должна превышать $10^{-10}$ мбар$\cdot$л/с (для систем высокого вакуума допускается уровень $< 10^{-9}$ мбар$\cdot$л/с). 2. Герметичность затвора по седлу: Натекание через закрытое седло клапана (при перепаде давлений $1$ атм на входе) не должно превышать $10^{-9}$ мбар$\cdot$л/с для эластомерных уплотнений и $10^{-8}$ мбар$\cdot$л/с для металлических. 3. Чистота по спектру RGA: Полное отсутствие пиков органических загрязнений и углеводородов (массы $>44$) на уровне чувствительности прибора (интенсивность сигналов тяжелых масс не должна превышать $10^{-4}$ от интенсивности пика водорода). 4. Контроль температуры при активации: Для секторов с геттерным NEG-покрытием угловые клапаны должны выдерживать многократные циклы активации покрытия при температуре $180 - 250^\circ$C без потери герметичности по седлу и сильфону.

8. Diagnostics, Maintenance, and Selection Checklist

Эксплуатация угловой вакуумной арматуры в жестких технологических условиях требует регулярного мониторинга состояния и своевременного сервисного обслуживания.

Диагностика типичных неисправностей угловых клапанов

Регламент технического обслуживания

Для обеспечения заявляемого ресурса работы углового клапана (который для сильфонных клапанов высокого класса составляет от $500\,000$ до $2 - 5\,000\,000$ циклов) необходимо соблюдать регламент ТО: * Каждые 10 000 циклов (или раз в полгода): Проверка плавности хода штока, визуальный контроль отсутствия частиц в зоне седла, проверка герметичности фланцевых соединений. * Каждые 100 000 циклов (или раз в два года): Замена уплотнительного кольца тарелки клапана (для эластомерных клапанов), замена уплотнения боннета (корпуса). Очистка внутренних поверхностей патрубков. * Каждые 500 000 циклов: Полная замена сильфонного узла в сборе (сильфон подвержен усталостному накоплению микродефектов). Обновление смазки в механических узлах привода.

Чек-лист для инженерного выбора углового клапана

При проектировании вакуумной системы и выборе углового клапана необходимо последовательно ответить на следующие вопросы:

• [ ] 1. Каков требуемый условный проход (размер DN)? Выбор должен основываться на расчете проводимости и эффективной быстроты откачки (типовые размеры: DN16, DN25, DN40, DN50, DN63, DN100, DN160, DN250).
• [ ] 2. Какой тип фланцевого соединения необходим?
• KF (ISO-KF): Быстроразъемные фланцы для низкого, среднего и высокого вакуума (до $10^{-8}$ мбар). Прогрев ограничен $150^\circ$C.
• ISO-K / ISO-F: Когтевые и накидные фланцы для больших диаметров (от DN63) высокого вакуума.
• CF (ConFlat): Ножевое уплотнение под медную прокладку для СВВ и ультравысокого вакуума (до $10^{-11}..10^{-12}$ мбар). Допускают прогрев до $300 - 450^\circ$C.
• [ ] 3. Какой тип седлового уплотнения допустим?
• Эластомерное (Viton): Для систем высокого вакуума. Обеспечивает высокий ресурс службы, низкое усилие закрытия, но ограничивает предельный вакуум из-за газовыделения и проницаемости.
• Цельнометаллическое: Для СВВ-трактов ускорителей. Тарелка пережимает медную или золотую прокладку. Минимальное газовыделение, но ресурс ограничен (около $10\,000$ циклов), требуется высокое усилие прижима.
• [ ] 4. Какой тип привода необходим?
• Ручной: Для редко переключаемых вентилей, байпасов и сервисных портов.
• Пневматический: Для автоматизированных систем с высокой частотой переключений. Требует компрессорной линии.
• Электромеханический (моторный): Для систем с необходимостью точного позиционирования тарелки (пропорциональное регулирование проводимости) или при отсутствии сжатого воздуха.
• [ ] 5. Требуется ли безопасное состояние (Fail-Safe) при потере питания? Для систем безопасности всегда выбирается пневматический нормально-закрытый (NC) клапан с пружинным возвратом.
• [ ] 6. Каковы температурные требования (прогреваемость)? Необходимо убедиться, что все элементы клапана (включая сильфон, уплотнения и датчики положения привода) выдерживают целевую температуру прогрева вакуумной системы ($150^\circ$C для Viton, $300^\circ$C для цельнометаллических систем).
