CF-фланцы и сверхвысокий вакуум

Область применения материала

Материал разделяет общую физику вакуумной техники и сведения о конкретных сериях CBVAC. Численные характеристики оборудования следует применять только к той модели и конфигурации, для которой они приведены в руководстве или опросном листе. Паспортная быстрота действия насоса не равна эффективной быстроте откачки камеры: результат зависит от проводимости патрубков, режима течения, состава газа, газовой нагрузки и состояния поверхности. Указанные расчётные зависимости требуют проверки исходных допущений для конкретной установки.

Инженерный обзор

Аннотация и инженерный контекст

Настоящий документ является неповторяющимся инженерным дополнением к статье по технологии фланцевых соединений стандарта ConFlat (CF) [8]. Фокус руководства смещен на конкретные инженерные методики, расчеты проводимости и быстроты откачки, границы применимости моделей времени откачки, а также на практическую интеграцию элементов и трубной обвязки класса CBVAC [1] в вакуумные тракты со средствами откачки и датчиками давления.

Анализ и расчеты адаптированы к классу СВВ-оборудования на базе фланцев CF (типоразмеры DN16–DN250) [1], безкислородной меди (OFHC) в качестве материала уплотнений [8] и сталей марок 304 и 316LN в качестве конструкционных материалов [2].

Раздел 1. Математический аппарат расчета быстроты действия и проводимости в молекулярном режиме

Проектирование систем сверхвысокого вакуума требует прецизионного учета проводимости соединительных каналов, так как при давлениях $P < 10^{-7}$ мбар длина свободного пробега молекул $\lambda$ на много порядков превосходит характерные размеры камер $D$ ($Kn = \lambda/D > 0.5$) [4, 5]. В этом режиме течение газа становится чисто молекулярным, и соударения молекул происходят исключительно со стенками сосудов [4].

1.1. Базовые соотношения кинетической теории газов

Средняя тепловая скорость молекул $v$ (м/с) рассчитывается по формуле [2]: $$v = 145.5 \sqrt{ rac{T}{M}}$$ где $T$ — температура (К), $M$ — молярная масса газа (г/моль) [2]. Для азота ($N_2$) при $293$ К средняя скорость составляет $470$ м/с, а для водорода ($H_2$) — $1761$ м/с [4].

Частота соударений молекул со стенкой на единицу площади в единицу времени $ u$ выражается как [2]: $$\nu = rac{1}{4} n v$$ где $n = rac{P}{kT}$ — плотность газа (молекул/м³), $P$ — давление (Па), $k = 1.38 \cdot 10^{-23}$ Дж/К — постоянная Больцмана [4].

При давлении $10^{-11}$ мбар время формирования монослоя адсорбированного газа $ heta_m \approx 10^{15}$ молекул/см² составляет около суток ($10^5$ с), что накладывает экстремальные требования к герметичности и газовыделению [2, 5].

1.2. Расчет проводимости тонкого отверстия (диафрагмы)

Проводимость отверстия площади $A$ (м²) для молекулярного потока рассчитывается по формуле [2]: $$C_{hole} = rac{1}{4} v A = \sqrt{ rac{kT}{2\pi m}} A = \sqrt{ rac{RT}{2\pi M}} A$$ где $R = 8.314$ Дж/(моль·К) — универсальная газовая постоянная [2]. Для воздуха при $20^\circ\text{C}$ применяется формула [2]: $$C_{hole, air} = 11.6 \cdot A$$ где проводимость выражена в л/с, а площадь $A$ — в см². Для $H_2$ и $CO_2$ при $20^\circ\text{C}$ проводимость отверстия диаметром 10 см ($A = 78.5$ см²) составляет $3427$ л/с и $731$ л/с соответственно ($C \propto \sqrt{T/M}$) [2, 5].

1.3. Проводимость каналов конечной длины и формула Сантелера

Проводимость длинной трубы $C_{tube}$ диаметром $D$ (м) и длиной $L$ (м) определяется формулой Кнудсена [2]: $$C_{tube} = rac{1}{6} \sqrt{ rac{2\pi kT}{m}} rac{D^3}{L}$$ Для воздуха при $20^\circ\text{C}$ (проводимость в л/с, диаметр $D$ и длина $L$ в см) [2]: $$C_{tube, air} = 12.1 rac{D^3}{L}$$ Для трубы диаметром 10 см и длиной 10 м проводимость по воздуху составляет всего $12.1$ л/с [2]. Она в десятки раз ниже проводимости входного отверстия ($910$ л/с), поэтому СВВ-тракты должны быть максимально короткими и широкими [5].

Для каналов произвольной длины проводимость $C$ выражается через проводимость отверстия $C_{hole}$ и фактор Клаузинга $\tau$ [4]: $$C = C_{hole} \cdot \tau$$ Для круглого патрубка произвольной длины применяется формула Сантелера [4]: $$\tau = rac{1}{1 + rac{3L}{8R} \left(1 + rac{1}{3 \left(1 + rac{L}{7R} ight)} ight)}$$ где $R$ — радиус трубы, $L$ — ее длина [4]. При $L/R \gg 1$ формула переходит в выражение для длинной трубы: $\tau \approx \frac{4D}{3L}$ [4].

Расчётный пример при условной геометрии (не паспортная характеристика компонента CBVAC): для короткого СВВ-патрубка DN100 [1] длиной $L = 100$ мм ($R = 5$ см, $L/R = 2.0$) значение $\tau$ составляет $0.514$. Проводимость по азоту при $20^\circ\text{C}$ составит: $$C_{N2} = 11.75 \text{ л/(с·см²)} \cdot (\pi \cdot 5^2 \text{ см²}) \cdot 0.514 \approx 474.3 \text{ л/с}$$

1.4. Эффективная быстрота действия откачной системы

Эффективная быстрота действия $S_{eff}$ на входе в камеру рассчитывается как [2]: $$S_{eff} = rac{S \cdot C}{S + C} \implies rac{1}{S_{eff}} = rac{1}{S} + rac{1}{C}$$ Выделяют три случая [2, 5]: 1. $C = S$: Эффективная быстрота откачки падает вдвое относительно номинальной ($S_{eff} = S/2$). 2. $C \gg S$: Проводимость соединительного элемента избыточна, эффективная быстрота близка к номинальной ($S_{eff} \approx S$). 3. $C \ll S$: Система полностью лимитирована проводимостью (conductance-limited) [5], повышение скорости насоса бесполезно ($S_{eff} \approx C$).

Для минимизации потерь СВВ-компоненты CBVAC (такие как крестовины CF Cross DN100 Order 7440 [1]) должны выбираться с максимальным сечением. Подключение насоса скоростью 500 л/с к камере через патрубок проводимостью $C = 150$ л/с снижает скорость откачки до $115$ л/с [67].

Раздел 2. Границы применимости математических моделей времени откачки

СВВ-системы демонстрируют три выраженных фазы откачки, в каждой из которых доминируют разные физические процессы, что делает единую простую модель времени откачки неприменимой [2, 4].

2.1. Фаза 1. Объемная откачка (Viscous and Early Transitional Regime)

Начальный этап откачки от атмосферного давления ($1013$ мбар) до среднего вакуума ($\sim 10^{-1}$ мбар) описывается уравнением [2]: $$V rac{dP}{dt} = -S \cdot P \implies P(t) = P_0 e^{- rac{S}{V} t}$$ Границы применимости: Модель строго ограничена условием пренебрежимо малых потоков газовыделения со стен и течей ($Q_{out} \ll S \cdot P$). При давлении $P < 10^{-1}$ мбар экспоненциальный спад прекращается, так как скорость десорбции газов начинает превышать поток удаляемого из объема газа [2, 4]. Экстраполяция экспоненциального закона в СВВ-область дает ложное время откачки в несколько минут вместо сотен часов [2].

2.2. Фаза 2. Поверхностная десорбция воды (Water Outgassing Regimes)

В диапазоне от $10^{-1}$ до $10^{-7}$ мбар в непрогретых системах доминирует десорбция молекул воды ($H_2O$) с внутренних поверхностей [2, 4]. Скорость десорбции $q(t)$ следует степенному закону [2]: $$q_{H2O}(t) = q_0 \cdot t^{-a}$$ где $a \approx 1.0$ для металлов [2]. В практических расчетах для нетермообработанной нержавеющей стали применяется формула [2]: $$q_{H2O}(t) \approx rac{3 \cdot 10^{-9}}{t \text{ [ч]}} \text{ мбар·л/(с·см²)}$$ Давление в камере со временем убывает чрезвычайно медленно: $$P(t) = rac{Q_{out}(t)}{S_{eff}} \propto rac{1}{t}$$ Границы применимости: Модель десорбции воды по закону $t^{-1}$ справедлива в интервале от 1 до примерно 100 часов непрерывной откачки без прогрева [2]. После этого скорость десорбции воды снижается до уровня, когда начинают доминировать диффузионные процессы [2].

2.3. Фаза 3. Диффузия из объема твердого тела (Bulk Diffusion Regimes)

При достижении глубокого вакуума ($P < 10^{-8}$ мбар для непрогретых систем [2]) десорбция воды со стенок прекращается, и главным источником газовой нагрузки становится диффузия водорода ($H$) из кристаллической решетки конструкционных материалов [4]. Для тела толщиной $L$ при условии $L \gg \sqrt{Dt}$ скорость диффузионного газовыделения убывает как [2]: $$q_{H2}(t) = c_0 \sqrt{ rac{D}{\pi t}}$$ где $c_0$ — концентрация водорода в металле, $D$ — коэффициент диффузии ($D_{304L/316L} = 5.8 \cdot 10^{-3} e^{-0.558 \text{ eV}/kT}$ см²/с [2, 132]). Границы применимости: Модель $\propto t^{-0.5}$ применима для толстых металлических деталей (стенки камер, фланцы) [2]. Для тонкостенных элементов (например, гибких сильфонов CBVAC DN16 L=250 Order 7301 [1], толщина стенки $\le 0.2$ мм) это условие быстро нарушается. Концентрационный профиль водорода истощается, и диффузионный поток затухает экспоненциально [2].

2.4. Фаза 4. Стационарный предел проницаемости (Permeation Limit)

Для эластомеров (уплотнений из Viton) в системах высокого вакуума поток диффузии из объема полимера сменяется стационарным потоком проницаемости атмосферных газов ($H_2O, He$) снаружи внутрь камеры [4]: $$Q_{perm} = P_{perm} rac{A}{h} \Delta P_k$$ где $P_{perm}$ — коэффициент проницаемости материала, $A$ — площадь контакта, $h$ — толщина уплотнения [4]. Для стандартного кольца из Viton поток проницаемости атмосферной влаги составляет около $10^{-7}$ мбар·л/с, что делает применение эластомеров в СВВ недопустимым — герметизация соединений должна осуществляться исключительно медными прокладками OFHC на фланцах CF [2, 4].

Раздел 3. Газовые нагрузки в сверхвысоком вакууме: физико-химические механизмы

Предельное давление в камере определяется соотношением $P_{ult} = Q_{tot}/S_{eff}$, где $Q_{tot} = Q_{out} + Q_{leak} + Q_{perm}$ [2, 4].

3.1. Термическая десорбция и методы ее снижения

Скорость термического газовыделения металлов зависит от температуры по закону Аррениуса [2]: $$q(T) = q_0 e^{- rac{E_a}{kT}}$$ где $E_a$ — энергия активации десорбции газов [2].

А. Технология Bakeout (прогрев in-situ)

Для удаления адсорбированной воды собранную вакуумную систему прогревают при $150^\circ\text{C} - 300^\circ\text{C}$ в течение 24 часов [2]. После остывания системы до комнатной температуры скорость газовыделения воды падает более чем на 4 порядка (до уровня $< 10^{-14}$ Торр·л/(с·м²)), а остаточный газ начинает состоять из водорода $H_2$ [2, 131].

Б. Вакуумный отжиг (Vacuum Firing)

Для снижения концентрации водорода в нержавеющих сталях (предпочтительно марки 316LN [2]) применяется высокотемпературный отжиг в вакуумных печах при температуре $950^\circ\text{C}$ и давлении $< 10^{-5}$ мбар в течение 2 часов [2, 203]. Это снижает скорость газовыделения водорода при комнатной температуре для тонких листов до $5 \cdot 10^{-15}$ мбар·л/(с·см²) [2, 142]. Сталь марки 304 для этого непригодна, так как при $950^\circ\text{C}$ в ней выделяются карбиды по границам зерен, приводя к потере герметичности фланцевых соединений [2, 139].

В. Воздушный отжиг (Air Baking)

Отжиг деталей на воздухе при температуре $400^\circ\text{C}$ в течение 38 часов с последующим вакуумным прогревом при $150^\circ\text{C}$ в течение 7 суток формирует на поверхности стали плотную оксидную пленку, которая выступает барьером для водорода, снижая газовыделение до уровня $\sim 10^{-15}$ мбар·л/(с·см²) [2, 144].

3.2. Натекание: реальное и виртуальное

• Реальные течи (True Leaks) обусловлены сквозными микротрещинами в металле, непроварами сварных швов или дефектами уплотнений CF-фланцев [4].
• Виртуальные течи (Virtual Leaks) обусловлены газом, запертым в замкнутых полостях внутри вакуумного объема [4]. Пример виртуальной течи — глухое резьбовое отверстие для крепежа внутренних элементов без вентиляционных каналов (рис. 78) [4]. Воздух, запертый под винтом, медленно натекает в камеру через зазоры в резьбе [4]. Все крепежные винты в СВВ-зоне должны иметь сквозное осевое сверление [4].

Раздел 4. Интеграция форвакуумной подготовки, высоковакуумных насосов и вакуумметрии

Создание СВВ-тракта требует согласования диапазонов насосов и датчиков давления, а также исключения загрязнения системы парами масел [2, 4].

4.1. Форвакуум и предотвращение обратного потока углеводородов

Для первоначального разрежения от атмосферного давления до $10^{-2}$ мбар применяются сухие форвакуумные насосы — спиральные или многоступенчатые корни [2]. Использование маслонаполненных пластинчато-роторных насосов в СВВ-технологиях нежелательно из-за эффекта обратной диффузии углеводородных масел в вакуумный объем при давлениях ниже 0.1 мбар [2, 79]. Пленка масла, адсорбированная на ножевых кромках фланцев CF и медных прокладках, при последующем прогреве коксуется, необратимо разрушая уплотнение [2, 73].

4.2. Турбомолекулярные насосы (ТМН) и предельное давление по водороду

Турбомолекулярные насосы работают по принципу передачи направленного импульса молекулам газа от вращающихся лопаток ротора [2, 6, 88]. Эффективность ТМН характеризуется степенью сжатия $K_0 = P_{out}/P_{in}$, которая экспоненциально зависит от линейной скорости лопаток и массы молекулы газа $M$ [2, 88]: $$K_0 \propto e^{u \cdot \sqrt{M}}$$ Для тяжелых газов ($N_2, Ar$) степень сжатия современных ТМН составляет $10^9 - 10^{11}$ [4]. Однако для легких газов — гелия ($He$) и водорода ($H_2$) — степень сжатия падает до $10^3 - 10^4$ (рис. 25) [4]. Предельное давление водорода на входе в ТМН ограничено давлением водорода на выходе (в форлинии) [4]: $$P_{in, H2} = rac{P_{out, H2}}{K_{0, H2}}$$ Если в форвакуумной линии парциальное давление водорода составляет $10^{-5}$ мбар, то при $K_{0, H2} = 10^3$ предельный вакуум по водороду на входе в ТМН составит лишь $10^{-8}$ мбар. Решение: Для достижения СВВ-диапазона ТМН должен работать в связке с вспомогательным форвакуумным ТМН малого размера или форвакуумная линия должна эвакуироваться качественным сухим насосом до давлений $< 10^{-3}$ мбар [4, 89].

4.3. Особенности работы геттерных и магниторазрядных насосов

Магниторазрядные насосы (СИН) работают в диапазоне от $10^{-5}$ до $10^{-11}$ мбар, не имеют движущихся частей и обеспечивают полностью безмасляную работу [2]. Ионы остаточных газов бомбардируют катоды из титана, вызывая его распыление [2, 84]. СИН эффективно качают активные газы за счет хемосорбции на свеженапыленной пленке титана [2, 90]. Благородные газы качаются только методом ионного внедрения в катод [2, 90]. Для систем с частыми натеканиями аргона применяют СИН триодного типа (Noble Diode/StarCell), у которых скорость откачки аргона составляет до 25% от скорости откачки воздуха, в отличие от простых диодных СИН [2, 217].

Для компенсации селективности СИН их интегрируют с сублимационными титановыми насосами (ТСП, скорость откачки по водороду до 5000 л/с при охлаждении азотом, [2, 85]) и неиспаряемыми геттерами (NEG) на основе сплавов Ti-Zr-V [4, 240]. NEG-покрытия активируются при температуре $180^\circ\text{C} - 250^\circ\text{C}$ и обеспечивают удельную скорость откачки по водороду до 250 л/(с·м) непосредственно внутри трубопроводов [4, 240].

4.4. Вакуумметрия: датчики Пирани, Пеннинга и Баярда-Альперта

Контроль давления в СВВ-системах разделен на три диапазона (рис. 22) [4]: 1. Форвакуумный диапазон ($1013 - 10^{-3}$ мбар): Используются тепловые датчики Пирани [2]. Метод основан на зависимости теплопроводности газа от давления (рис. 61) [4]. Выше 1 мбар теплопроводность газов перестает зависеть от давления, поэтому показания датчиков Пирани в области атмосферного давления имеют индикаторный характер [2]. 2. Высоковакуумный диапазон ($10^{-3} - 10^{-9}$ мбар): Применяются магниторазрядные датчики Пеннинга (холодный катод) [2]. Нижний предел измерения ($10^{-9}$ мбар) ограничен паразитными токами автоэлектронной эмиссии с электродов, которые интерпретируются как ток ионизации газа [2, 63]. 3. Сверхвысоковакуумный диапазон ($10^{-6} - 10^{-12}$ мбар): Используются ионизационные датчики Баярда-Альперта (горячий катод) [2, 4]. Электроны, эмитируемые накаленным катодом, ионизируют молекулы остаточного газа, которые затем собираются на коллекторе [4]. * Рентгеновский предел (X-ray limit): Бомбардировка сетки электронами вызывает мягкое рентгеновское излучение [2]. Кванты света, попадая на коллектор, выбивают из него фотоэлектроны, что регистрируется как положительный ионный ток [2]. Для стандартных датчиков Баярда-Альперта этот предел составляет $2 \cdot 10^{-12}$ мбар [4, 81]. Для его преодоления используют экстракторные датчики (предел $10^{-12}$ мбар [2, 82]) или датчики Хельмера с отклонением ионного пучка (рентгеновский предел $5 \cdot 10^{-14}$ мбар [2, 81]).

Раздел 5. Автоматизация, блокировки и безопасные состояния

Безаварийная эксплуатация СВВ-систем требует непрерывного автоматического контроля параметров и перевода исполнительных механизмов в безопасные состояния при нештатных ситуациях [2, 4].

5.1. Использование ионного тока СИН в цепях блокировок

Поскольку разрядный ток $I^+$ магниторазрядного насоса пропорционален давлению в его полости в диапазоне $10^{-5} - 10^{-9}$ мбар, этот сигнал используется в качестве быстродействующей аппаратной блокировки [2]. При резком росте тока (обычно на уровне $10^{-6}$ мбар) контроллер мгновенно инициирует закрытие секторных затворов для защиты СВВ-зон от прорыва атмосферы [2, 39].

5.2. Сценарии безопасных состояний (Fail-Safe) при аварийных ситуациях

Автоматические пневматические секторные клапаны СВВ-систем должны проектироваться по принципу "нормально закрытых" (NC) [2]. При потере электропитания или давления сжатого воздуха в пневмосистеме механическая пружина должна мгновенно закрыть клапан, изолируя чистый СВВ-объем [2].

Особого внимания требует ограничение электрической мощности СИН при высоких давлениях: при давлениях $> 10^{-4}$ мбар интенсивный Пеннинговский разряд вызывает сильный нагрев титановых катодов, что приводит к десорбции газа и может вызвать расплавление элементов насоса [4, 63]. Блок питания СИН должен переводить насос в режим "standby" при токах выше критического порога [4, 63].

Раздел 6. Контроль герметичности и масс-спектрометрическая диагностика

Обеспечение герметичности разъемных соединений — ключевой этап сборки СВВ-систем [2].

6.1. Физика уплотнения фланцев ConFlat

В соединениях ConFlat герметизация достигается за счет врезания кольцевого ножевого выступа фланца из твердой нержавеющей стали в пластичную плоскую прокладку из меди марки OFHC [8, 93, 96]. Ножевой выступ имеет скошенный профиль под углом $20^\circ$ [8, 93]. При затягивании болтов медь испытывает пластическую деформацию и начинает течь, заполняя микронеровности на поверхности ножа, создавая герметичный барьер на атомарном уровне, способный выдерживать нагрев до $450^\circ\text{C}$ [2, 8, 97].

6.2. Использование пазов для контроля герметичности (Leak Check Grooves)

Для локализации течей в собранных фланцевых пакетах ConFlat на сопрягаемых поверхностях фланцев выполнены радиальные пазы для контроля герметичности, проходящие от наружного края медной прокладки к периферии фланца [8, 98]. Эти пазы обеспечивают прямой доступ гелия ($He$) к наружному уплотнительному контуру прокладки во время проведения течеискания методом обдува [8, 98, 99].

6.3. Инженерный анализ масс-спектра остаточных газов (RGA/QMS)

Использование квадрупольного масс-спектрометра (RGA/QMS) позволяет однозначно идентифицировать природу ухудшения вакуума [2, 92].

• Спектр герметичной непрогретой системы: Доминирует пик воды $H_2O$ ($m/e = 18$), а также продукты ее диссоциации: $OH^-$ ($m/e = 17$), $O^+$ ($m/e = 16$) [2, 4]. Присутствует пик водорода $H_2$ ($m/e = 2$) и монооксида углерода $CO$ ($m/e = 28$) [2].
• Спектр системы со сквозной атмосферной течью: Появляются характерные пики азота $N_2^+$ ($m/e = 28$), азота атомарного $N^+$ ($m/e = 14$), кислорода $O_2^+$ ($m/e = 32$) и аргона $Ar^+$ ($m/e = 40$) [4, 74]. Наличие пика $m/e = 14$ совместно с $m/e = 28$ является критическим признаком течи, позволяющим отличить атмосферный азот от монооксида углерода $CO$ (который также имеет массу 28, но не дает осколочного пика на массе 14) [4, 171]. Инженерное ограничение: из-за высокой химической активности кислорода на горячих нитях накала вакуумного оборудования пик кислорода ($m/e = 32$) в спектре реальной течи может быть сильно ослаблен [4, 74].

Раздел 7. Приемочные испытания и квалификация СВВ-оборудования

Каждый элемент трубной обвязки CBVAC перед установкой в СВВ-установки должен пройти процедуру строгой квалификации [2, 179].

7.1. Процедура химической подготовки и очистки

Все компоненты проходят химическую очистку: ультразвуковое обезжиривание в щелочных растворах, промывку в деионизованной воде высокого сопротивления ($> 18$ МОм·см) и сушку в токе сверхчистого азота [2, 20]. Чистота поверхности контролируется методами рентгеновской фотоэлектронной спектроскопии (XPS), применяемой для контроля содержания углеводородов [2, 179].

7.2. Протокол приемочных испытаний (Vacuum Acceptance Test)

1. Испытание на герметичность (Leak Tightness Test): СВВ-компонент монтируется на тестовый стенд с использованием новых медных прокладок CBVAC DN100 Order 7361 [1]. Стенд подключается к гелиевому масс-спектрометрическому течеискателю. Производится обдув гелием. Порог отбраковки: течь гелия должна быть строго меньше $1 \cdot 10^{-10}$ мбар·л/с [2].
2. Контрольный Bakeout (термообработка): Компонент прогревается при температуре $300^\circ\text{C}$ (для нержавеющей стали) в течение 48 часов под непрерывной откачкой [2].
3. Контроль предельного давления и чистоты спектра: После остывания до комнатной температуры ($20^\circ\text{C}$) измеряется остаточное давление (должно быть $\le 1 \cdot 10^{-10}$ мбар [2]). Снимается масс-спектр RGA [2]. В остаточной атмосфере должно содержаться не менее 90% водорода ($H_2$) [2, 130]. Полностью должны отсутствовать пики тяжелых углеводородов (массы $> 44$ а.е.м.) [2, 135].

Раздел 8. Диагностика неисправностей и техническое обслуживание

Эксплуатация СВВ-систем требует строгого соблюдения регламентов обслуживания [2, 4].

8.1. Типичные неисправности и методы диагностики

• Образование автоэлектронных вискеров в СИН: При длительной работе СИН при повышенных давлениях на титановых катодах вырастают тонкие металлические иглы (вискеры) [4]. Вискеры приводят к пробою межэлектродного промежутка, вызывая броски тока утечки и ложные показания давления в области $10^{-9}$ мбар (рис. 19) [4, 63]. Диагностика осуществляется подачей высоковольтного импульса повышенной мощности для испарения игл.
• Загрязнение датчиков горячего катода: Напыление титана или осаждение углеводородов на изоляторах датчика Баярда-Альперта вызывает токи утечки по кабелям, которые измерительный блок интерпретирует как высокое давление [2]. Признаком неисправности является одинаковое показание давления при включении и выключении тока эмиссии [2]. Решение — замена или высокотемпературный прогрев сетки датчика электронным бомбардированием [2, 81].

8.2. Регламент замены медных уплотнений

Медные прокладки ConFlat являются строго одноразовыми [8, 96]. Пластическая деформация меди при врезании стального ножа необратима [8, 97]. Попытка повторной затяжки использованной прокладки неизбечно приводит к образованию течи при температурном циклировании во время Bakeout [2, 8, 97].

Для извлечения прикипевших медных прокладок из выточек фланцев СВВ-оборудования запрещается использовать стальные отвертки или ножи, оставляющие царапины на прецизионных ножевых кромках фланцев [8, 97]. Извлечение должно производиться исключительно специальным съемником из мягкого латунного сплава [8, 97].

8.3. Вентиляция (напуск сухого азота)

При необходимости вскрытия СВВ-объема напуск атмосферного воздуха категорически запрещен, так как стенки мгновенно адсорбируют огромные объемы воды [2, 4]. Напуск должен осуществляться исключительно сверхчистым сухим азотом ($N_2$, точка росы $< -70^\circ\text{C}$) [2, 126, 152]. Молекулы азота хемосорбируются на активных центрах, создавая защитный монослой, который препятствует адсорбции воды [2, 126]. Это позволяет после повторной сборки восстановить исходный уровень вакуума за несколько часов [2, 126].

Раздел 9. Инженерный чек-лист выбора сверхвысоковакуумной арматуры

При проектировании трубной обвязки СВВ-систем выбор компонентов должен осуществляться на основе соответствия техническим требованиям [1, 2].

9.1. Чек-лист проектирования СВВ-тракта

1. Конструкционный материал фланцев и патрубков:
   • Требование: Для давлений $P < 10^{-10}$ мбар использовать только сталь марки 316LN [2, 139].
   • Обоснование: Сталь 304 склонна к деградации структуры при вакуумном отжиге ($950^\circ\text{C}$), что ведет к микротечам на фланцах [2, 139]. Для умеренного вакуума ($10^{-8} - 10^{-9}$ мбар) допускается использование стали марки 304 (например, компоненты CBVAC серии 7365-7394 [1]).
2. Тип фланцевого соединения:
   • Поворотные фланцы (Rotatable Flanges, серии CBVAC 7375-7384 [1]): Использовать на всех ответственных многоболтовых стыках. Поворотное кольцо упрощает сборку (рис. 1) [1, 8, 95].

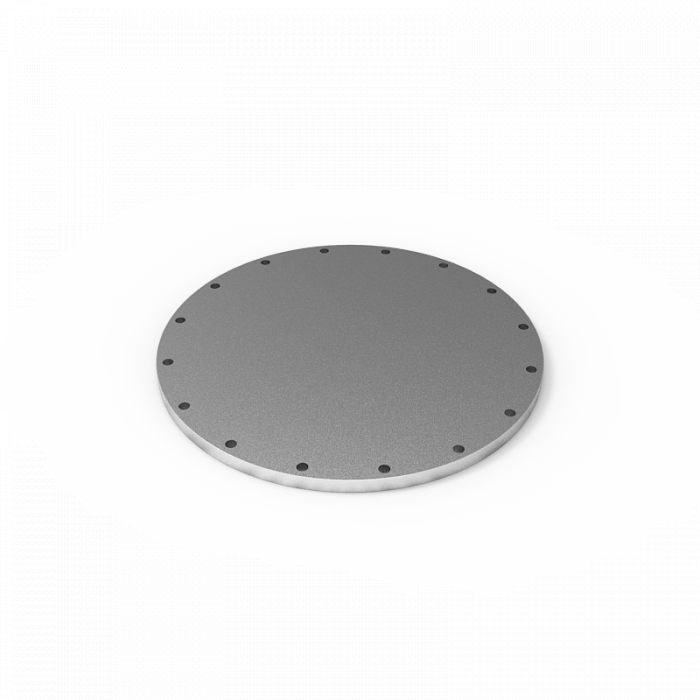

   • Глухие фланцы (Weld/Blank Flanges, серии CBVAC 7365-7374, 7385-7394 [1]): Использовать для заглушек или жестко фиксированных патрубков [1].
3. Материал уплотнительных прокладок (Copper Gaskets):
   • Требование: Только безкислородная медь высокой чистоты (OFHC) (например, прокладки CBVAC серии 7355-7364 [1, 8]).
   • Особенность: Использовать прокладки с внешними фиксирующими ручками (handles), фиксируемыми в пазах фланцев (ConFlat leak check grooves) для предотвращения их выпадения (патент US4892321A [8, 98, 99]).
4. Гибкие соединительные элементы (Bellows):
   • Требование: Использовать цельнометаллические сильфоны с фланцами CF (например, CBVAC CF Bellows DN16 Order 7301, DN40 L=500 Order 7316 [1]). Сильфоны должны быть изготовлены из нержавеющей стали 316L или 304 [1]. Категорически запрещено использовать полимерные шланги [2, 4].
5. Оптические окна (Viewports):
   • Требование: Использовать СВВ-окна на фланцах CF с кварцевым или боросиликатным стеклом высокой чистоты (например, CBVAC CF Viewport DN16 Order 7444 [1]). Прогрев оптических окон строго ограничен скоростью нагрева не более $2^\circ\text{C}$/мин во избежание термических напряжений [2].
6. Электрические вводы (Feedthroughs/Electrodes):
   • Требование: Использовать специализированные коаксиальные или многоконтактные вводы на фланцах CF с керамической изоляцией (корунд $Al_2O_3$) (например, электроды CBVAC CF Electrode DN16 Order 7463 [1]). Применение авиационных герметичных разъемов резьбового типа (серии CX2 [1]) допускается только на форвакуумных участках [1, 2].

9.2. Спецификация компонентов CBVAC для СВВ-узла откачки DN100

Для построения типового СВВ-отсека откачки на базе ионного насоса и форвакуумной подготовки по стандарту CF100 рекомендуется следующий набор прецизионных компонентов согласно спецификации производителя CBVAC [1]:

Источники (Grounding Sources)

1. Спецификация вакуумных компонентов CBVAC: CBVAC-Vacuum-Components-List---EN--sheet.csv [CSV].
2. Физика и проектирование вакуумных систем ускорителей: CERN-2024-003-Vacuum-Systems.pdf [PDF].
3. Механические вакуумные насосы: CERN-CAS-2017-Mechanical-Vacuum-Pumps.pdf [PDF].
4. Основы вакуумной технологии (CERN JUAS): CERN-JUAS-2015-Vacuum-Technology.pdf [PDF].
5. Системы вакуума и кинетическая теория: CERN-JUAS-2021-Vacuum-Systems.pdf [PDF].
6. Вакуумная техника ускорителей (CAS Budapest): CERN-Vacuum-Technology-2016.pdf [PDF].
7. Патентная литература. Технология фланцевых соединений стандарта ConFlat: JPH06207691A [URL].
8. Патентная литература. Конструкция медных прокладок с ручками для удобства монтажа: US4892321A [URL].
