Вакуумные сильфоны и гибкие соединения

Область применения материала

Материал разделяет общую физику вакуумной техники и сведения о конкретных сериях CBVAC. Численные характеристики оборудования следует применять только к той модели и конфигурации, для которой они приведены в руководстве или опросном листе. Паспортная быстрота действия насоса не равна эффективной быстроте откачки камеры: результат зависит от проводимости патрубков, режима течения, состава газа, газовой нагрузки и состояния поверхности. Указанные расчётные зависимости требуют проверки исходных допущений для конкретной установки.

Инженерный обзор

1. Введение и методологические основы инженерного дополнения

Настоящий документ разработан в качестве углубленного научно-технического дополнения к базовому инженерному руководству по вакуумным сильфонам и гибким соединениям. В отличие от общих обзоров, фокусирующихся на классификации сильфонов по методам изготовления, данное руководство сосредоточено на строгом математическом аппарате, граничных условиях физических моделей, термодинамике массопереноса газов сквозь конструкционные материалы и передовых патентованных схемах автоматического предотвращения аварийных ситуаций.

Проектирование современных вакуумных систем сверхвысокого (UHV) и экстремально высокого (XHV) вакуума, таких как ускорители заряженных частиц [4, 14], установки литографии глубокого ультрафиолета (EUV) и полупроводниковые реакторы химического осаждения [93, 107], требует отказа от упрощенных эмпирических оценок. Сильфонные узлы здесь выступают не просто гибкими компенсаторами пространственных перемещений, а сложнейшими физическими элементами с распределенными параметрами проводимости, сложными спектрами десорбции и специфическими требованиями к электродинамическому и механическому сопряжению [78, 174].

Каждый раздел руководства адаптирован к конкретным физическим условиям работы оборудования, сопровождается выводом расчетных зависимостей в международной системе единиц СИ и детальным анализом границ применимости используемых математических моделей.

2. Углубленный расчет проводимости и эффективной быстроты действия сильфонных узлов

2.1. Базовые уравнения проводимости в молекулярном режиме

В условиях высокого и сверхвысокого вакуума (при давлении $P < 10^{-3}$ мбар) средний свободный пробег молекул газа $\lambda$ существенно превышает характерный поперечный размер $D$ сильфонного канала (для воздуха при $P = 10^{-7}$ мбар $\lambda \approx 500$ м, при $P = 10^{-10}$ мбар $\lambda \approx 500$ км) [224]. В этом режиме молекулярного течения столкновения между молекулами практически отсутствуют, а их перенос определяется исключительно соударениями со стенками вакуумной камеры, которые подчиняются закону рассеяния Ламберта [226].

Проводимость $C$ ($m^3/s$) вакуумного элемента определяется как отношение молекулярного потока $Q$ (мбар·л/с или Па·$m^3$/с) к перепаду давлений на его границах $P' - P$ [1, 116]: $$C = \frac{Q}{P' - P} \quad [\text{II.8.10}]$$

Для тонкого отверстия (диафрагмы) площадью $A$ ($m^2$) проводимость в молекулярном режиме описывается выражением [2, 117]: $$C_{\text{hole}} = \sqrt{\frac{k_B T}{2 \pi m}} A = \sqrt{\frac{R T}{2 \pi M}} A \quad [\text{II.8.12}]$$ где $k_B$ — постоянная Больцмана, $T$ — абсолютная температура, $m$ — масса одиночной молекулы, $R$ — универсальная газовая постоянная, $M$ — молярная масса газа.

Для воздуха при температуре $T = 293.15$ К ($20$ °C) практическая инженерная формула проводимости отверстия принимает вид [3, 118]: $$C_{\text{hole, air, 20°C}} [\text{l/s}] \approx 11.6 \cdot A [\text{cm}^2] \quad [\text{II.8.13}]$$

Для длинного трубопровода постоянного круглого сечения диаметром $D$ и длиной $L$ ($L \gg D$) проводимость определяется формулой Кнудсена [4, 119]: $$C_{\text{tube}} = \frac{1}{6} \sqrt{\frac{2\pi R T}{M}} \frac{D^3}{L} \quad [\text{II.8.14}]$$

Для воздуха при $20$ °C выражение упрощается до стандартного соотношения [4, 119]: $$C_{\text{tube, air, 20°C}} [\text{l/s}] \approx 12.1 \cdot \frac{D^3 [\text{cm}]}{L [\text{cm}]} \quad [\text{II.8.15}]$$

2.2. Учет геометрической специфики сильфонов: Клаузинг и Сантелер

Внутренний профиль вакуумного сильфона представляет собой череду гофров, что делает невозможным прямое применение формулы Кнудсена для гладких труб. Для коротких элементов произвольного сечения вводится вероятность прохождения молекулы $\tau$ (фактор Клаузинга), показывающая, какая доля молекул, вошедших в элемент, выйдет с противоположного конца без реэмиссии назад в источник [39, 199, 200]: $$C = C_{\text{orifice}} \cdot \tau \quad [\text{II.8.20}]$$

Для цилиндрической трубы радиусом $R$ и длиной $L$ выражение для $\tau$ с погрешностью не более $0.7\%$ описывается формулой Сантелера [41, 201]: $$\tau = \frac{1}{1 + \frac{3L}{8R} \left(1 + \frac{1}{3(1 + L/7R)}\right)} \quad [\text{II.8.21}]$$

Для длинных каналов ($L/R \gg 1$) формула Сантелера переходит в предел Клаузинга [41, 201]: $$\tau \approx \frac{8 R}{3 L} = \frac{4 D}{3 L} \quad [\text{II.8.21}]$$

При расчете сильфона гофрированная структура приводит к тому, что молекулы испытывают многократные соударения во впадинах гофров, что эквивалентно увеличению "эффективной длины" $L_{\text{eff}}$ элемента или снижению его эффективного диаметра $D_{\text{eff}}$. В практических расчетах сильфон рассматривается как последовательное соединение коротких участков с чередующимися диаметрами $D_{\text{max}}$ (по вершине гофра) и $D_{\text{min}}$ (по впадине гофра) [43, 203]: $$\frac{1}{C_{\text{tot}}} = \sum_{i=1}^{N} \frac{1}{C_i} \quad [\text{II.8.11}]$$

Ограничение применимости: формулы молекулярной проводимости строго применимы только при числе Кнудсена $Kn = \lambda / D > 0.5$ [225, 234]. В переходном режиме ($0.01 < Kn < 0.5$) проводимость рассчитывается сложением ламинарной и молекулярной составляющих [234], либо моделированием методом Монте-Карло (с использованием Molflow+) [29, 105, 237].

2.3. Зависимость проводимости от молекулярной массы и температуры

Проводимость сильфонного узла для различных газов масштабируется обратно пропорционально квадратному корню из их молярных масс [37, 198]: $$\frac{C_1}{C_2} = \sqrt{\frac{M_2}{M_1}} \quad [\text{II.8.12}]$$

В таблице приведены расчетные значения проводимости отверстия ($C'{\text{orifice}}$ на единицу площади, л/(с·$cm^2$)) и удельной проводимости трубы ($C'{\text{tube}}$ на метр длины при диаметре 10 см, (л·м)/с) для газов при температуре $293$ К [38, 68, 120, 228]:

Проводимость сильфона для водорода $H_2$ почти в $3.7$ раза выше, чем для азота $N_2$ [39, 199], что критически важно при расчете сверхвысоковакуумных прогреваемых трактов, где водород составляет до $95\%$ от общего газового потока [14, 131, 142].

2.4. Эффективная быстрота действия насоса с учетом сильфонного узла

Когда вакуумный объем откачивается насосом с быстротой действия $S$ (л/с) через соединительный сильфон проводимостью $C$ (л/с), эффективная быстрота действия $S_{\text{eff}}$ снижается и рассчитывается как [6, 70, 121]: $$S_{\text{eff}} = \frac{S \cdot C}{S + C} \quad [\text{II.8.20}]$$

Три граничных случая этой модели [6, 70, 121]: 1. Предел бесконечной проводимости ($C \gg S$): $S_{\text{eff}} \approx S$. Потери на геометрии сильфона пренебрежимо малы. 2. Равенство параметров ($C = S$): $S_{\text{eff}} = S / 2$. Половина потенциала насоса теряется на сопротивлении сильфона. 3. Режим ограничения проводимости ($C \ll S$): $S_{\text{eff}} \approx C$. Реальная скорость удаления газов из системы полностью определяется геометрической проводимостью сильфона.

3. Физико-математические границы моделей времени откачки

3.1. Уравнение нестационарного баланса давлений

При нестационарной откачке объема $V$ ($m^3$) изменение давления во времени описывается уравнением [48, 205]: $$V \frac{dP(t)}{dt} = Q_{\text{in}}(t) - S_{\text{eff}} P(t) \quad [\text{II.8.21}]$$ где $Q_{\text{in}}(t)$ — суммарный натекающий поток (газовыделение, проницаемость, микротечи) [48].

Для постоянной газовой нагрузки ($Q_{\text{in}} = \text{const}$) решение имеет вид [48, 205]: $$P(t) = \left(P_0 - \frac{Q_{\text{in}}}{S_{\text{eff}}}\right) e^{-\frac{t}{\tau_p}} + \frac{Q_{\text{in}}}{S_{\text{eff}}} \quad [\text{II.8.22}]$$ где $\tau_p = V / S_{\text{eff}}$ — характерное время откачки [48].

3.2. Фазы процесса откачки и границы доминирующих законов

Реальный график откачки металлического вакуумного объема с сильфонными вставками (Fig. II.8.2) делится на четыре фазы [11, 136]:

1. Фаза I: Объемная откачка (Volume Pumping) - Диапазон давлений: от атмосферного до $\sim 1$ мбар. - Физика процесса: удаление свободного газа из объема. - Закон: экспоненциальный спад давления $P(t) = P_0 e^{-t/\tau_p}$ [11]. - Масштаб: секунды — минуты. Взаимодействие со стенками отсутствует.

2. Фаза II: Поверхностная десорбция (Surface Desorption) - Диапазон давлений: от $1$ до $10^{-6}$ мбар. - Физика процесса: десорбция молекул, адсорбированных на внутренней поверхности. Здесь доминирует водяной пар $H_2O$ [130, 242]. - Закон: степенной спад $P(t) \propto t^{-\alpha}$ (для нержавеющей стали $\alpha \approx 1$) [11, 55, 209]. Удельный поток: $q_{\text{H2O}} \approx 3 \cdot 10^{-9} / t [\text{h}]$ ($\text{mbar}\cdot\text{l}/(\text{s}\cdot\text{cm}^2)$) [209]. - Масштаб: часы — сутки.

3. Фаза III: Диффузия из объема твердого тела (Bulk Diffusion) - Диапазон давлений: от $10^{-6}$ до $10^{-10}$ мбар. - Физика процесса: диффузия растворенных газов ($H_2$ для металлов, $H_2O$ для полимеров) к поверхности с последующей десорбцией [50, 143, 206, 217]. - Закон: спад газовыделения замедляется и следует закону $q(t) \propto t^{-0.5}$ согласно второму закону Фика для полубесконечного тела [55, 143, 217]. - Масштаб: недели — месяцы (без прогрева).

4. Фаза IV: Динамическое равновесие проницаемости (Permeation Limit) - Диапазон давлений: $< 10^{-10}$ мбар. - Физика процесса: диффузионное проникновение газов из воздуха сквозь стенки материалов [56, 218]. - Закон: постоянный поток натекания $Q_{\text{perm}} = \text{const}$ [57, 219]. Предельное давление стремится к $P_{\text{ultimate}} = Q_{\text{perm}} / S_{\text{eff}}$ [5, 69].

3.3. Критические ограничения классической экспоненциальной модели

Главная систематическая ошибка заключается в попытке рассчитать время достижения высокого вакуума ($10^{-7}$ мбар) по формуле объемной откачки: $$t = \tau_p \ln\left(\frac{P_0}{P_{\text{target}}}\right) = \frac{V}{S_{\text{eff}}} \ln\left(\frac{P_0}{P_{\text{target}}}\right)$$

Для объема $V = 50$ литров и насоса $S_{\text{eff}} = 50$ л/с постоянная времени $\tau_p = 1$ с. По этой формуле время снижения давления от атмосферного до $10^{-7}$ мбар составит менее $23$ секунд. Однако в реальности системе потребуется не менее 24–48 часов непрерывной откачки [13, 187].

Экспоненциальная модель полностью игнорирует кинетику тепловой десорбции. Время жизни молекулы воды на металлической поверхности подчиняется уравнению Френкеля [64]: $$\tau_s = \tau_0 e^{\frac{E_a}{k_B T}} \quad [\text{II.8.25}]$$ где $\tau_0 \approx 10^{-13}$ с, $E_a$ — энергия активации десорбции (для воды на нержавеющей стали $E_a \approx 0.8 \dots 1.1$ эВ). При комнатной температуре среднее время пребывания молекулы воды на поверхности составляет от нескольких часов до суток. Следовательно, в области давлений ниже $10^{-3}$ мбар экспоненциальная модель полностью теряет физический смысл, и расчет времени откачки должен производиться на основе десорбционно-диффузионных зависимостей.

4. Анализ газовых нагрузок и массопереноса в материалах сильфонов

4.1. Термическое газовыделение металлов

В сверхвысоковакуумном диапазоне именно сильфонные компенсаторы вносят существенный вклад в газовую нагрузку из-за развитой геометрической поверхности гофрированной части. Основным конструкционным материалом высокофланцевых сильфонов является аустенитная нержавеющая сталь марок 316LN, 316L, а для мембранных сварных сильфонов — стали типа AM350 [15, 101].

Скорость тепловой дегазации металлов кардинально зависит от температурной предыстории и наличия/отсутствия предварительного прогрева (bakeout) [139, 212]: - Непрогреваемая система (после 10 часов откачки): доминирующим компонентом десорбции является вода $H_2O$ с удельным потоком $q \approx 3 \cdot 10^{-10} \, \text{Torr}\cdot\text{l}/(\text{s}\cdot\text{cm}^2)$ ($4 \cdot 10^{-10} \, \text{mbar}\cdot\text{l}/(\text{s}\cdot\text{cm}^2)$) [13, 138, 140, 246]. - Прогретая система (после высокотемпературного прогрева in-situ при $250\dots300$ °C в течение 24 часов): вода полностью удаляется с поверхности [14, 142]. Доминирующим газом становится атомарный водород $H_2$, растворенный в объеме металла в процессе выплавки [51, 142, 209]. Его удельное газовыделение снижается до $2 \cdot 10^{-12} \, \text{Torr}\cdot\text{l}/(\text{s}\cdot\text{cm}^2)$ [53, 208, 246].

4.2. Диффузионная модель выделения водорода

Водород — единственный элемент, обладающий высокой диффузионной подвижностью в кристаллической решетке аустенитных сталей при комнатной температуре [50, 206, 207]. Растворимость водорода в металлах подчиняется закону Сивертса (Sievert's law), согласно которому равновесная концентрация водорода в твердой фазе $c_w$ прямо пропорциональна квадратному корню из парциального давления водорода в газовой фазе [213, 214]: $$c_w = K_s(T) \cdot \sqrt{P_{H2}} = K_0 e^{-\frac{E_s}{k_B T}} \cdot \sqrt{P_{H2}} \quad [\text{II.8.31}]$$ где $E_s$ — энергия растворимости ($0.114$ эВ для аустенитной стали) [214].

Массоперенос водорода из стенки сильфона толщиной $L$ в вакуум описывается вторым законом Фика [143]. Для пластины толщиной $L$ с однородной начальной концентрацией $c_0$ удельный поток газовыделения со временем спадает по закону [144, 213]: $$q(t) \approx \frac{4 c_0 D(T)}{L} e^{-\pi^2 \frac{D(T) t}{L^2}} = \frac{4 c_0 D(T)}{L} e^{-\pi^2 F_0} \quad [\text{II.8.34}]$$ где $D(T) = D_0 e^{-E_d / (k_B T)}$ — коэффициент диффузии водорода [146, 213], $F_0 = D(T) t / L^2$ — число Фурье [214, 215].

При последовательных циклах прогрева (bakeout) отношение потоков газовыделения после $n+1$ и $n$ прогревов составляет [146, 215]: $$\frac{q_{n+1}}{q_n} = e^{-\pi^2 F_0} \quad [\text{II.8.36}]$$

Для кардинального снижения диффузионного потока водорода (на 2 порядка — до величин $5 \cdot 10^{-15} \, \text{mbar}\cdot\text{l}/(\text{s}\cdot\text{cm}^2)$) сильфонные узлы подвергают вакуумному отжигу (vacuum firing) при температуре $950$ °C и давлении $< 10^{-5}$ мбар в течение 2 часов [148, 149, 216]. Это стимулирует практически полную деградацию запасов водорода в толще металла, причем обратного насыщения при контакте с воздухом не происходит [143, 211, 212].

4.3. Органика и высокотехнологичные полимеры в сильфонных уплотнениях

Использование полимеров в качестве уплотнителей сильфонных фланцев (например, кольца из Viton) накладывает жесткие ограничения на предельный вакуум системы [17, 153]. Полимеры обладают высокой пористостью, растворяют огромные количества газов и характеризуются высокой проницаемостью [54, 153, 207]. Поток проницаемости через уплотнение толщиной $h$ и площадью $A$ при перепаде давлений $\Delta P$ равен [56, 218]: $$Q_{\text{perm}} = K_{\text{perm}} \cdot \frac{A \cdot \Delta P}{h}$$

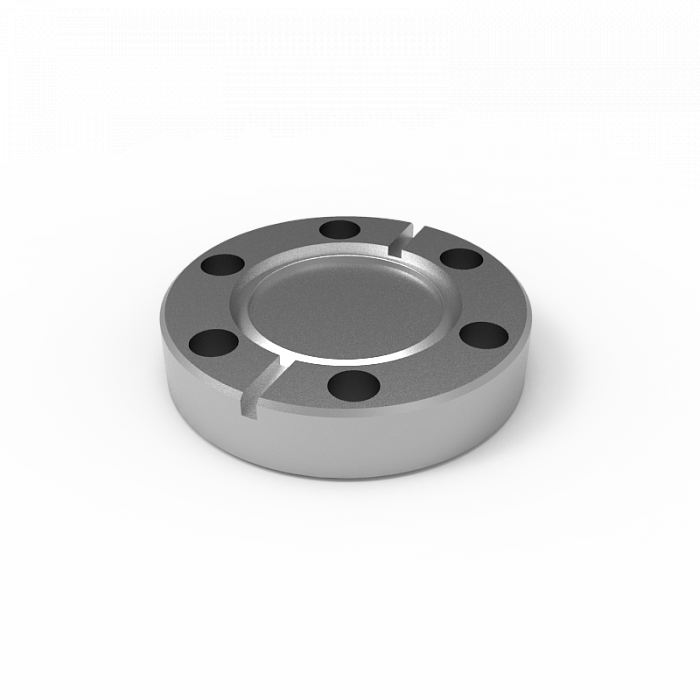

Для стандартного Viton O-ring (диаметр шнура 5 мм, диаметр кольца 60 мм) поток диффузионного проникновения атмосферной влаги составляет $10^{-7} \, \text{mbar}\cdot\text{l}/\text{s}$ [57, 187, 219]. Этот поток эквивалентен непрерывному тепловому газовыделению водорода с площади 1 квадратный метр нержавеющей стали после 100 часов откачки [57, 187, 219]. Именно поэтому в системах сверхвысокого вакуума (UHV) использование полимерных уплотнений в сильфонных соединениях строго запрещено — герметизация осуществляется медными прокладками типа ConFlat (CF) [14, 15, 142].

5. Интеграция сильфонных узлов с форвакуумными системами и вакуумметрией

5.1. Демпфирование механических вибраций форвакуумных насосов

В форвакуумных линиях сильфоны выполняют важнейшую функцию виброизоляции прецизионного оборудования от динамических колебаний, генерируемых механическими насосами [33]. К ним относятся пластинчато-роторные, сухие спиральные (Scroll pumps) [33] и двухроторные насосы Рутса (Roots pumps) [34, 13, 19].

Специфика интеграции сильфона на всасывающем фланце спирального насоса: - Спиральные насосы в процессе износа тефлоновых уплотнений спиралей (tip seals) генерируют микрочастицы износа, которые могут мигрировать по форвакуумному тракту в обратном направлении [33, 8]. Попадая во впадины сильфонных гофров, эти абразивные частицы инициируют очаги локального износа при осевых сжатиях сильфона. - Наличие сильфона требует обязательной установки автоматического быстродействующего невозвратного клапана (non-return valve) на входе в насос [33, 8]. При остановке насоса клапан мгновенно отсекает сильфонный тракт, предотвращая заброс атмосферного воздуха и миграцию загрязнений из насоса в чистый вакуумный объем.

5.2. Вакуумметрия и газовый анализ в сильфонных объемах

Для контроля давления и состава газовой среды в узлах, содержащих сильфоны, применяется измерительное оборудование:

1. Тепловые датчики Пирани (Pirani Gauge) - Диапазон работы: от атмосферного давления до $10^{-4}$ мбар [238]. - Физический принцип: измерение теплопроводности газа, которая линейно зависит от давления в диапазоне, где средний свободный пробег молекул сопоставим с расстоянием между нитью накала и стенкой датчика. - Ограничение: показания датчика зависят от теплопроводности конкретного газа (калибровочный коэффициент для азота $N_2$ равен $1.0$, для аргона $Ar$ — $1.6$, для водорода $H_2$ — $0.5$) [238].

2. Ионизационные датчики Баярда-Альперта (Bayard-Alpert Gauge) - Диапазон работы: от $10^{-3}$ до $10^{-11}$ мбар [124, 230]. - Физический принцип: ионизация молекул остаточного газа электронным ударом от горячего катода с последующим сбором положительных ионов на тонкий осевой коллектор [231, 239]. - Физический лимит модели: электроны, бомбардирующие сетку датчика, вызывают рентгеновское излучение, выбивающее из коллектора фотоэлектроны [8, 122]. Фотонный ток регистрируется как ложный ионный ток. Для стандартных датчиков этот предел составляет $P_{\text{x-ray}} \approx 2 \cdot 10^{-10}$ мбар [8, 241]. Для обхода ограничения в XHV системах применяют Helmer gauge с электростатическим отклонением ионного пучка, что снижает предел до $5 \cdot 10^{-14}$ мбар [122, 241].

3. Квадрупольные масс-спектрометры (QMS / RGA) - Диапазон работы: от $10^{-4}$ до $10^{-13}$ мбар [125, 231]. - Назначение: непрерывный контроль парциальных далей газов в камере по уравнению Дальтона с учетом относительных коэффициентов чувствительности масс-фильтра $S_{\text{rel, i, RGA}}$ [132, 232]: $$P_i = S_{\text{rel, i}} \cdot P_{\text{read}} \quad [\text{II.8.23}]$$ - Наличие воздушной течи через микротрещину в сварном шве сильфона мгновенно детектируется по появлению в остаточном спектре пиков азота ($M/e = 28$), кислорода ($M/e = 32$) и аргона ($M/e = 40$) при соотношении интенсивностей $I_{28}/I_{40} \approx 100:1$ [135, 233].

6. Автоматизация, аварийные межвитковые блокировки и безопасные состояния

6.1. Механика разрушения гофра при попадании посторонних частиц

В процессе эксплуатации сильфонных узлов в затворах полупроводниковых камер существует риск попадания твердых микрочастиц (металлическая пыль, окалина размером $0.1 \dots 0.5$ мм) во впадины гофров сильфона [94, 100]. При сжатии сильфона эти частицы начинают работать как опорные точки (рычаги первого рода) [94, 103]: - Локальное усилие изгиба на вершине соседнего гофра возрастает на несколько порядков. - В материале мембраны возникают деформации, превышающие предел текучести стали. - При циклическом движении (частота $1 \dots 5$ Гц, скорость до 100 мм/с) в зоне контакта быстро развивается усталостная микротрещина, приводящая к сквозному прорыву вакуума [100, 107].

6.2. Патентованная концепция двухслойного безопасного сильфона (Резервирование)

Для предотвращения аварийного натекания воздуха в сверхчистые технологические объемы в патентной литературе рассматривается концепция резервированного сварного сильфона с газовым зазором (например, патент US9147571B2) [93, 106]. - Конструкция: гофрированный элемент состоит из двух концентрических слоев мембран: внутренней (технологической, вакуумной) толщиной $t_1$ и внешней (атмосферной) толщиной $t_2$, причем соблюдается соотношение толщин $t_2 / t_1 = 0.1 \dots 0.7$ [93, 102]. - Физический принцип: между мембранами герметично изолирован промежуточный слой газа (сухой азот или аргон) под атмосферным или избыточным давлением [93, 103]. - При попадании посторонней частицы со стороны вакуума повреждается только внутренняя толстая мембрана $t_1$. Тонкая внешняя мембрана $t_2$, находясь в газовой подушке, плавно деформируется без концентрации критических напряжений [103, 104]. Герметичность системы сохраняется за счет внешнего слоя, позволяя завершить технологический цикл без аварийного сброса вакуума [104, 105].

6.3. Концепция полнопроходного сильфона с автоматическим затвором

Другим надежным решением защиты от катастрофических утечек является полнопроходная конструкция сильфона с самоблокирующимся клапаном (патент CN110906091B) [80, 81]: - Конструкция: сильфонный узел выполнен с двойными металлическими стенками (внутренняя и внешняя труба), зазор между которыми откачан до глубокого вакуума (межстенная вакуумная полость) [80, 82, 83]. - Принцип автоматики: на входном фланце сильфона смонтирована быстродействующая подпружиненная заслонка (gate valve), кинематически связанная с герметичным сильфонным приводом (air bag с пружиной), внутренний объем которого соединен тонким каналом с межстенной вакуумной полостью сильфона [80, 82, 83]. - В нормальном состоянии вакуум в полости удерживает привод в сжатом состоянии, преодолевая силу пружины — заслонка полностью открыта, обеспечивая максимальный проходной диаметр (full-drift-diameter) [80, 82, 83]. - При возникновении сквозной трещины в любой из стенок сильфона газ из атмосферы или технологической камеры мгновенно прорывается в межстенный зазор. Давление в зазоре резко возрастает, сильфонный привод расширяется под действием внутренней пружины и за доли секунды перекрывает входной фланец, полностью герметизируя поврежденный участок [80, 82]. - Дополнительно на внешней стенке сильфона приварен прецизионный мембранный датчик давления, соединенный через микропроцессорный контроллер с системой аварийной сигнализации (leak alarm) [82, 83, 84].

6.4. Интеграция в схемы межвитковых блокировок АСУ ТП

В промышленных системах сигналы от датчиков давления межстенных полостей сильфонов или датчиков аварийного положения заслонок заводятся в цепи противоаварийной защиты (ESD) АСУ ТП: 1. Блокировка I уровня: Закрытие быстродействующих секторных затворов (sector valves) с обеих сторон поврежденного сильфонного участка для локализации аварии (время срабатывания $< 100$ мс) [30, 196]. 2. Блокировка II уровня: Мгновенное снятие высокого напряжения с ионизационных датчиков, катодов масс-спектрометров и электростатических резонаторов [18, 129]. 3. Блокировка III уровня: Перевод турбомолекулярных насосов в режим экстренного торможения выбегом для предотвращения разрушения лопаток ротора из-за резкого возрастания вязкостного трения при напуске воздуха [9, 75].

7. Контроль герметичности и методики приемочных испытаний сильфонных узлов

7.1. Физические основы гелиевого масс-спектрометрического течеискания

Контроль герметичности сильфонных узлов перед установкой в системы сверхвысокого вакуума производится методом гелиевого масс-спектрометрического течеискания (He-MSLD) [185, 233]. Выбор гелия обусловлен его характерными свойствами: низким естественным фоном в атмосфере ($5 \cdot 10^{-4}$ об. $\%$), высокой тепловой скоростью молекул ($1300$ м/с при $20$ °C, что обеспечивает быстрый отклик) [185, 44], малой массой ($M=4$ г/моль) и химической инертностью.

Методология испытаний включает два основных подхода: 1. Локальный способ (обдув струей гелия): Сильфон подключается к вакуумной камере течеискателя, откачивается, после чего струя гелия из распылителя подается на сварные швы и вершины гофров. 2. Интегральный способ (испытание в гелиевой камере): Сильфон помещается в герметичный чехол, заполняемый гелием под избыточным давлением, что позволяет измерить суммарную скорость натекания узла.

Специфический дефект сильфонов при течеискании: Из-за сложной гофрированной геометрии гелий, попавший во впадины наружных гофров, медленно десорбируется оттуда, создавая фоновый сигнал (эффект "виртуальной течи"). Для предотвращения явления после каждого обдува сильфон необходимо интенсивно продувать струей сухого азота [12, 137].

Предельно допустимая скорость натекания для UHV сильфонов составляет: $$Q_{\text{leak}} < 10^{-9} \, \text{mbar}\cdot\text{l}/\text{s} \quad [\text{II.8.31}]$$

7.2. Виртуальные течи: природа возникновения и диагностика

Виртуальная течь (virtual leak) — это кажущееся натекание газа в вакуумный объем из замкнутых полостей, не имеющих прямого сообщения с атмосферой [186]. В сильфонах виртуальные течи возникают в микропорах непроваренных участков двухслойных сварных швов фланцевых соединений или под прижимными деталями внутренних экранов.

Диагностика и дифференциация виртуальной течи от реальной (сквозной атмосферной) производится с помощью анализа спектра остаточных газов (RGA) [77, 247]: - При реальной течи спектр содержит выраженные пики азота ($28$), кислорода ($32$) и аргона ($40$), причем соотношение пиков остается неизменным при продолжении откачки, а парциальное давление азота не падает ниже определенного уровня [135, 233]. - При виртуальной течи спектр отражает состав запертого воздуха только на начальном этапе. По мере откачки замкнутой полости парциальные давления азота и кислорода монотонно падают (закон спада близок к $t^{-1/2}$) [11, 209]. При обдуве гелием внешнего контура сильфона течеискатель не регистрирует возрастания сигнала.

7.3. Методика вакуумных приемочных испытаний (Vacuum Acceptance Tests)

Для верификации соответствия сильфонных элементов строгим стандартам сверхвысокого вакуума (например, стандартам CERN) выполняется процедура приемочных испытаний [14, 23, 31, 51]:

1. Предварительная очистка (Ultrasonic Cleaning): Обезжиривание в органических растворителях, многократная промывка в деминерализованной воде высокой удельной проводимости и сушка в обеспыленной камере класса ISO 5 [21, 22].
2. Контроль поверхностной чистоты: Проведение спектрального анализа образцов-свидетелей методами XPS или SIMS для исключения углеводородных загрязнений на поверхности гофра [22, 32].
3. Температурный цикл (Bakeout Run): Сборка сильфона на безмасляном испытательном стенде, откачка, подъем температуры до $300$ °C (для сильфонов из нержавеющей стали) со скоростью не более $50$ °C/ч во избежание деформаций, выдержка в течение 24 часов и плавное охлаждение [14, 30].
4. Снятие масс-спектра остаточных газов: Измерение токов ионных пиков в диапазоне масс от $1$ до $100$ а.е.м. с помощью квадрупольного масс-спектрометра [125, 231]. Узел признается годным, если спектр после охлаждения полностью доминируется водородом $H_2$ ($M/e = 2$, интенсивность более $95\%$ от суммарного давления) [14, 131, 142], а пики тяжелых углеводородов (массы $39, 41, 43, 55, 57$ — маркеры масел) находятся на уровне шумового фонда масс-спектрометра ($< 10^{-13}$ А или $< 10^{-12}$ мбар) [127, 242].

8. Техническое обслуживание, диагностика неисправностей и предотвращение аварий

8.1. Специфика обслуживания сильфонов с радиочастотными экранами

В ускорителях заряженных частиц ультравысоких энергий прохождение релятивистских сгустков пучков протонов сквозь сильфонные гофры вызывает генерацию вихревых токов изображения в стенках вакуумного канала [78, 173]. Гофрированная структура сильфона без специальных мер защиты представляет собой высокочастотную резонаторную полость с большим электромагнитным импедансом [78]. Это приводит к двум последствиям: разрушению структуры пучка и значительному высокочастотному нагреву сильфона (beam-induced RF heating) [174, 192].

Для минимизации импеданса внутри сильфонных узлов монтируются радиочастотные экраны (RF-shields) с гибкими контактами (RF-fingers) из бериллиевой бронзы CuBe, обеспечивающие непрерывность гладкого проводящего тракта при осевых сжатиях сильфона [78, 175, 249].

Регламент обслуживания RF-сильфонов: - При каждом вскрытии вакуумного сектора производится эндоскопический осмотр состояния внутренних RF-пальцев. - Недопустимо малейшее искривление, потеря упругости или взаимное перекрывание соседних ламелей экрана. - Проверяется упругость контактов: ослабление прижима приводит к микроискрению, интенсивному газовыделению за счет электронной десорбции (ESD) и росту плотности электронного облака [162, 163, 168, 182].

8.2. Предотвращение механического перенапряжения гофра

Вакуумный сильфон крайне чувствителен к нерасчетным кинематическим нагрузкам: 1. Кручение гофра (Torsion): Металлическая мембрана сильфона не рассчитана на передачу крутящих моментов. Малейшее закручивание сильфона вокруг продольной оси при монтаже фланцевых болтов приводит к потере устойчивости гофров (buckling mode) и мгновенному разрушению при первом же рабочем цикле [35]. При сборке фланцев необходимо использовать два гаечных ключа для исключения передачи вращательного усилия на гофр. 2. Превышение допустимых смещений: Радиальный сдвиг и угловой излом гофра резко увеличивают локальные напряжения в крайних витках сильфона. Если расчетный ресурс сильфона составляет $10^6$ циклов при чистом осевом ходе [100], то наличие радиального смещения в $2$ мм снижает ресурс до $10^3$ циклов.

8.3. Химическая и коррозионная стойкость сталей гофра

Тонкостенные гофры сильфонов эксплуатируются в условиях высоких механических напряжений [101, 102]. В полупроводниковом производстве при процессах плазменного травления и химического осаждения используются агрессивные фтор- и хлорсодержащие технологические газы ($CF_4, NF_3, Cl_2, BCl_3$) [15]. - В присутствии следов атмосферной влаги эти газы образуют микроколичества кислот. - В напряженном тонком металле гофра сильфона мгновенно развивается процесс межкристаллитной коррозии под напряжением [15]. - Мера предотвращения: Для таких процессов поверхности гофров сильфонов должны иметь специальное защитное фторполимерное или силиконовое покрытие, а в качестве базового металла сильфонных мембран должны применяться сплавы с повышенным содержанием никеля и молибдена [102].

9. Инженерный чек-лист выбора сильфонных элементов

При проектировании вакуумных систем и интеграции гибких соединений инженер-разработчик обязан последовательно верифицировать параметры выбираемого сильфона по следующему чек-листу:

1. Диапазон рабочих давлений - [ ] Форвакуумный тракт ($1013 \dots 10^{-3}$ мбар): допускаются сильфоны гидравлической формовки с уплотнениями ISO-KF/ISO-K на эластомерах (Viton, NBR). - [ ] Сверхвысокий вакуум (UHV, $10^{-7} \dots 10^{-10}$ мбар) [14]: только цельносварные мембранные сильфоны с фланцами стандарта ConFlat (CF) и цельнометаллическими медными прокладками [14, 15].

2. Температурный режим и прогреваемость - [ ] Максимальная температура эксплуатации в рабочем цикле. - [ ] Температура и длительность регулярного прогрева [144, 216]. Выбираемый сильфон должен выдерживать нагрев до $300$ °C (для нержавеющей стали) или до $150$ °C (для алюминиевых сплавов) [139, 140].

3. Газовый баланс и требования к чистоте - [ ] Расчетная проводимость сильфонного элемента по целевому газу ($H_2$ для UHV, $N_2$ для форвакуума) [38]. Проверка отсутствия дросселирования быстроты действия насосов из-за зауженного сечения сильфона [6, 121]. - [ ] Требование к предельному удельному газовыделению водорода. При требовании $q < 10^{-14} \, \text{mbar}\cdot\text{l}/(\text{s}\cdot\text{cm}^2)$ сильфон должен пройти вакуумный отжиг (vacuum firing) при температуре $950$ °C [148, 149].

4. Кинематика и механический ресурс - [ ] Величина осевого хода (сжатие/растяжение) сильфона в рабочем цикле. - [ ] Допустимая величина радиального и углового смещения осей сопрягаемых фланцев. - [ ] Требуемый циклический ресурс (для приводных сильфонов затворов — не менее $10^6 \dots 3 \cdot 10^6$ циклов без потери герметичности) [100, 107].

5. Электродинамическое сопряжение (для ускорительных систем) - [ ] Наличие требований к полному продольному импедансу вакуумного канала. При обращении релятивистского пучка сильфон должен оснащаться встроенным RF-экраном с бериллиевыми контактами (RF-fingers) [78, 174, 175].

6. Резервирование и требования к безопасности - [ ] Риск механического повреждения гофра твердыми частицами в технологической камере [94]. При высоких рисках — выбор двухслойной конструкции сильфона с межстенной буферной полостью, заполненной инертным газом (Ar) [93, 103], или интеграция автоматического полнопроходного самоблокирующегося клапана с пружинным приводом [80, 82].
