Соединения ISO-K и ISO-F

Область применения материала

Материал разделяет общую физику вакуумной техники и сведения о конкретных сериях CBVAC. Численные характеристики оборудования следует применять только к той модели и конфигурации, для которой они приведены в руководстве или опросном листе. Паспортная быстрота действия насоса не равна эффективной быстроте откачки камеры: результат зависит от проводимости патрубков, режима течения, состава газа, газовой нагрузки и состояния поверхности. Указанные расчётные зависимости требуют проверки исходных допущений для конкретной установки.

Инженерный обзор

Соединения ISO-K и ISO-F в современной вакуумной технике: от физических основ до инженерной интеграции

В современной индустрии полупроводников, физике высоких энергий и технологиях вакуумной пайки стандартизация механических соединений является фундаментальным условием обеспечения целостности процессов. Стратегическая роль стандартов ISO-K и ISO-F заключается не просто в механической стыковке узлов, а в минимизации частоты столкновений молекул остаточного газа с пучками частиц или обрабатываемыми поверхностями. Для инженера выбор типа соединения — это баланс между проводимостью системы, предельным остаточным давлением и эксплуатационной надежностью в условиях статических и динамических газовых нагрузок.

1. Физические принципы: кинетическая теория газов и вакуумные режимы

Проектирование вакуумных систем требует понимания микроскопического поведения молекул. Газ в термодинамическом равновесии внутри изотермического объема описывается распределением Максвелла-Больцмана. Ключевым параметром является средняя тепловая скорость молекул v: v = \sqrt{\frac{8kT}{\pi m}} В инженерных расчетах применяется формула: v [m/s] = 145.5 \sqrt{\frac{T}{M}}, где T — температура (K), M — молярная масса (г/моль).

Состояние вакуума определяется уравнением P = nkT. Важнейшей метрикой экспозиции поверхности является единица Ленгмюр (1 L = 10^{-6} Torr·s). В инженерных оценках применяют «золотое правило»: 1 L ≈ 1 монослой/с. Это подчеркивает критичность быстрого достижения высокого вакуума для сохранения чистоты поверхностей.

Классификация вакуумных режимов базируется на средней длине свободного пробега \lambda. Для азота (N_2) при T=20^\circ C: \lambda_{N2} [cm] \approx \frac{7 \times 10^{-3}}{P [mbar]} При переходе от высокого (HV) к сверхвысокому (UHV) и экстремально высокому вакууму (XHV, P < 10^{-12} Pa) значение \lambda возрастает от сотен метров до тысяч километров. В этих условиях молекулярные взаимодействия со стенками доминируют над межмолекулярными столкновениями, что делает механику и материаловедение фланцев ISO определяющими факторами.

2. Конструкция и механические особенности ISO-K и ISO-F

При проектировании узлов необходимо учитывать «вакуумную силу», вызванную разницей давлений, которая составляет около 1 кг/см². Хотя оба стандарта используют эластомерные уплотнения (Viton) и центрирующие кольца, их инженерное применение различно:

• ISO-K (Clamped): Фланцы фиксируются подвижными захватами (claws). Это обеспечивает вращательную свободу, критически важную в сложных экспериментальных установках, где ориентация портов может быть непредсказуемой.

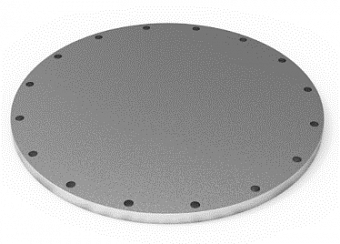

• ISO-F (Fixed): Используется болтовое соединение. Этот тип предпочтителен для тяжелых насосных агрегатов и систем с высоким уровнем вибрации, обеспечивая максимальную структурную жесткость.

3. Параметры, единицы измерения и стандарты

Для международной кооперации инженеров необходимо строгое соблюдение единиц СИ (Паскаль), однако в практике CERN и промышленном секторе сохраняются mbar и Torr.

Таблица конверсии:

Единица Pa (N/m²) mbar Torr 1 Pa 1 10^{-2} 7.5 \times 10^{-3} 1 mbar 100 1 0.75 1 Torr 133.32 1.33 1

Важное замечание: 1 бар = 10^5 Па точно. Давление в 10^{-6} Torr соответствует 1.33 \times 10^{-4} Па.

4. Проводимость соединений и расчет эффективности откачки

Эффективная скорость откачки (S_{eff}) ограничена проводимостью (C) соединительных элементов: \frac{1}{S_{eff}} = \frac{1}{S} + \frac{1}{C} В молекулярном режиме проводимость длинной трубы диаметром D и длиной L: C_{tube} = \frac{1}{6} \sqrt{\frac{2\pi kT}{m}} \frac{D^3}{L} Как Senior-инженер, я подчеркиваю: в системах с сосредоточенной откачкой (lumped pumping) бесполезно увеличивать скорость насоса S более чем в 10–20 раз относительно удельной проводимости трубы. При C \ll S система становится "conductance limited", и дальнейшие затраты на мощные насосы экономически нецелесообразны.

5. Особенности оборудования класса CBVAC и материаловедение CERN

Для систем сверхвысокого вакуума (UHV/XHV), таких как CBVAC, критичны требования к материалам (нержавеющая сталь 304L, 316LN).

Протоколы снижения газовыделения:

1. Vacuum Firing (Вакуумный отжиг): Нагрев до 950°C при P < 10^{-5} mbar. Это единственный метод, радикально снижающий концентрацию водорода в объеме металла (с 2 \times 10^{19} до 10^{18} H/cm^3).

2. Air Baking: Прогрев на воздухе при 400°C в течение 38 часов. Создает оксидный барьер, увеличивая энергию активации диффузии с 0.5 до 0.6 эВ.

В патентной литературе для оборудования данного класса рассматривается применение TiZrV NEG (Non-Evaporable Getter) покрытий, разработанных в CERN. Активированное при 180–200°C, такое покрытие превращает стенку камеры из источника газа в насос со скоростью откачки до 5–9 л/с на cm^2 по CO.

6. Интеграция систем и вакуумметрия

Мониторинг требует комбинации датчиков Пирани (10^3 – 10^{-4} mbar) и датчиков Пеннинга (10^{-5} – 10^{-10} mbar). Для UHV стандартом является датчик Баярда-Альперта (I^+ = I_e S_{gauge} P).

Инженерное предупреждение (Thermal Transpiration): При использовании датчиков при комнатной температуре в криогенных системах показания должны быть скорректированы согласно закону: \frac{P_1}{P_2} = \sqrt{\frac{T_1}{T_2}} Без этой поправки реальное давление в криогенной зоне будет значительно ниже измеренного. Нижний предел Баярда-Альперта ограничен рентгеновским пределом (2 \times 10^{-12} mbar), вызванным фотоэлектронной эмиссией с коллектора.

7. Герметичность, течеискание и масс-спектрометрия (RGA)

Различие между реальными и виртуальными течами (газовыделением) определяет стратегию обслуживания. В непрогретых системах доминирует десорбция воды (q \sim 1/t). В прогретых металлических системах 96% остаточного давления составляет водород (q \sim 1/\sqrt{t}).

Идентификация по RGA: При анализе масс-спектров важно различать N_2 и CO (оба имеют массу 28). Инженерный метод: проверка массы 14 (N^+). Если пик на 14 отсутствует, масса 28 принадлежит CO. Типичный "cracking pattern" для воздуха: наличие аргона (масса 40) и азота (28) в соотношении 1:100.

8. Эксплуатационный регламент и типичные ошибки

Senior-инженер должен учитывать влияние Secondary Electron Yield (SEY). Вторичная электронная эмиссия может привести к эффекту "Electron Cloud" и лавинообразному росту давления.

Типичные ошибки:

• Cold spots (Холодные точки): При bakeout-прогреве (150–300°C) даже небольшой участок фланца ISO с температурой ниже расчетной станет местом конденсации газов, сводя на нет эффект многодневного прогрева.
• Вакуумная гигиена: 1 cm^3 стали содержит до 0.5 mbar·l водорода. Отпечаток пальца — это бесконечный источник углеводородов. Работа строго в перчатках.
• Напуск газа: Только сухой азот (N_2). Это минимизирует адсорбцию паров воды, позволяя восстановить базовый вакуум за 2 часа вместо суток.

9. Выводы

Выбор между ISO-K и ISO-F — это лишь верхний слой инженерной задачи. Обеспечение UHV/XHV требует системного подхода: от расчета проводимости в молекулярном режиме до применения высокотемпературного вакуумного отжига материалов. Понимание физики процессов десорбции и кинетики газов позволяет трансформировать стандартное соединение в надежный элемент высокотехнологичной системы.

Рекомендуемая литература:

• Vincent Baglin, Roberto Kersevan. Vacuum systems // CERN Yellow Reports: Monographs, CERN-2024-003.
• [Материаловедение для сверхвысокого и экстремально высокого вакуума]
• [Методы прогрева и дегазации вакуумных камер: протоколы CERN]
• [Вторичная электронная эмиссия и эффекты электронного облака в ускорителях]
• [Турбомолекулярные насосы: оптимизация степени сжатия для легких газов]

Инженерное дополнение: крупноразмерные соединения ISO-K и ISO-F

Два способа фиксации общего интерфейса

Соединения ISO-K и ISO-F используют центрирующее кольцо с эластомерным уплотнением между двумя фланцами. Различие заключается прежде всего в способе создания и удержания осевого усилия. В ISO-K применяют отдельные зажимы или хомутовое устройство, которое охватывает фланцевые бурты. В ISO-F фланцы стягивают болтами через отверстия. Из этого следуют разные требования к монтажному пространству, нагрузке, разборке и контролю затяжки.

Обозначение интерфейса не определяет пригодность к любой температуре, газу или нагрузке. Материал фланца, способ изготовления, эластомер, центрирующее кольцо, крепёж и переходные детали образуют конкретную конфигурацию. Её проверяют как единый узел.

Центрирующее кольцо и эластомер

Кольцо поддерживает внутренний диаметр уплотнения, центрирует фланцы и предотвращает втягивание эластомера в тракт. Для большого диаметра эта функция особенно важна: перепад давления действует на значительную площадь, а локальное смещение создаёт длинный путь течи.

Уплотнение должно находиться в предназначенной зоне контакта без перекручивания и загрязнения. Сжатие формируется геометрией узла и усилием фиксации. Попытка компенсировать неподходящее кольцо дополнительной затяжкой приводит к неравномерной деформации, выдавливанию и повреждению фланца.

Материал эластомера выбирают по химии процесса, температуре, проницаемости, газовыделению и циклам. Внешне похожие кольца могут иметь разные свойства. Материал должен быть прослеживаемым, а условия хранения — исключать озон, ультрафиолет, пыль, деформацию и контакт с неизвестной смазкой.

Атмосферная нагрузка и механическая схема

После откачки внешнее давление создаёт силу, приблизительно равную

[ F = \Delta P A, ]

где (\Delta P) — перепад давления, (A) — площадь проекции отверстия. С увеличением диаметра сила быстро растёт. Она действует не только на уплотнение, но и на камеры, затворы, окна, опоры и крепёж. Поэтому крупный вакуумный фланец нельзя оценивать как увеличенную версию малого соединения.

ISO-K зажимы распределяют усилие по окружности через несколько точек. Их число, расположение и состояние должны соответствовать конфигурации. Отсутствующий или неправильно установленный зажим создаёт неравномерную нагрузку. ISO-F болты формируют более явно контролируемое стягивание, но требуют правильной последовательности и доступа по всей окружности.

Нагрузка от массы трубы, клапана или насоса не должна передаваться на уплотнение. Для каждого крупного компонента задают опору. В расчёте учитывают вакуумную силу, массу, момент, вибрацию, усилие привода клапана и тепловое расширение.

Сборка ISO-K

Перед сборкой фланцы поддерживают в соосном положении. Центрирующее кольцо устанавливают без перекоса, затем детали сводят до равномерного контакта. Зажимы располагают симметрично. Нельзя сначала полностью затянуть один сектор, оставив противоположный фланец открытым.

Для нескольких зажимов используют поэтапную перекрёстную последовательность. Конкретное усилие и количество элементов берут из документации конфигурации. Зажимы должны опираться на рабочие поверхности буртов, а не на сварной шов, кромку или загрязнение.

Хомутовое кольцо упрощает монтаж, но его замок и шарнир осматривают на износ и деформацию. Закрытие с чрезмерным усилием указывает на перекос, неподходящее центрирующее кольцо или механическую нагрузку. Использование ударного инструмента недопустимо без предусмотренной технологии.

После создания вакуума проверяют, что опоры не изменили положение и зажимы остались равномерно нагружены. На движущейся или вибрирующей установке вводят маркировку положения и периодический осмотр.

Сборка ISO-F

Болтовое соединение требует совместимых отверстий, крепежа, шайб и гаек. Фланцы совмещают без принудительного изгиба трубопровода. Болты устанавливают по всей окружности и подтягивают крест-накрест в несколько проходов.

Цель последовательности — равномерное сжатие уплотнения, а не достижение максимального момента. Значение момента зависит от материала, размера и конструкции. Если оно не задано, его нельзя придумывать по аналогии с обычным строительным фланцем. Смазка резьбы меняет связь между моментом и усилием и должна быть частью утверждённой процедуры.

Длина болта должна обеспечить полное зацепление резьбы без упора в закрытый конец и без опасного выступа. Класс прочности и коррозионная совместимость важны так же, как диаметр. Разные болты по окружности создают разную упругость и затрудняют контроль.

После температурного цикла повторную затяжку выполняют только если она предусмотрена процедурой. Автоматическое «подтягивание на всякий случай» может перегрузить фланец или эластомер.

Проводимость большого диаметра

Крупный проход используют для сохранения эффективной быстроты действия высоковакуумного насоса. В молекулярном режиме проводимость отверстия связана с площадью и средней скоростью молекул:

[ C_{orifice}=\frac{1}{4}A\bar v. ]

Для трубы добавляется вероятность прохождения, зависящая от отношения длины к диаметру. Даже большой фланец теряет смысл, если за ним стоит длинный узкий патрубок, защитная сетка или клапан с малым фактическим проходом.

Эффективную быстроту на камере оценивают по последовательным проводимостям:

[ \frac{1}{S_{eff}}=\frac{1}{S_p}+\frac{1}{C_{valve}}+\frac{1}{C_{line}}+\cdots. ]

В переходном и вязкостном режимах применяют соответствующие зависимости. Одна величина проводимости не описывает весь цикл откачки. Для пуска большого насоса важны также форвакуумный тракт и допустимая газовая нагрузка.

Геометрия камеры и короткий вход

Высоковакуумный насос размещают как можно ближе к камере, но учитывают обслуживание, вибрацию, нагрев и клапан изоляции. Короткий широкий патрубок уменьшает потери, а плавный переход снижает локальные ограничения.

Боковое присоединение создаёт распределение давления внутри крупной камеры. При направленном газовом источнике давление у процесса и насоса может различаться. Расположение вакуумметра выбирают по измеряемой задаче. Один датчик у насоса не всегда описывает рабочую область.

Внутренние экраны, ловушки и защитные пластины влияют на проводимость. Их положение документируют. После изменения внутренней оснастки расчёт и приёмочную кривую следует пересмотреть.

Газовыделение и эластомерный предел

Большое уплотнение имеет значительную площадь поверхности. Его десорбция и проницаемость входят в газовую нагрузку. Установившееся давление определяется балансом (P=Q/S_{eff}), а не только предельным давлением насоса.

После контакта с атмосферой вода на металле и эластомере создаёт длительный хвост откачки. Прогрев ускоряет десорбцию, но ограничен допустимой температурой уплотнения и соседних компонентов. Если требуется высокая температура, сверхнизкий газовый фон или минимальная проницаемость, рассматривают металлический интерфейс другого класса.

Переход на металлическое уплотнение не исправляет грязную камеру или низкую проводимость. Решение принимают по бюджету газовой нагрузки, температуре, частоте разборки и требуемой воспроизводимости.

Температурное расширение

Большой диаметр усиливает влияние температурного градиента. Если один сектор фланца нагревается быстрее, возникает перекос и неравномерное сжатие эластомера. Нагреватели располагают симметрично, теплоизоляцию устанавливают так, чтобы не перегревать зажимы, болты, кабели и привод клапана.

Разные материалы расширяются по-разному. Переход между камерой, фланцем и опорой должен допускать перемещение без передачи большого момента. Сильфон может компенсировать осевое смещение, но его ход, боковая нагрузка и усталость требуют расчёта.

Перед нагревом проверяют чистоту и совместимость остатков процесса. После охлаждения выполняют контроль герметичности и сравнивают ноль вакуумметров. Результат при горячем состоянии и после охлаждения фиксируют отдельно.

Избыточное давление и безопасность

Соединение, рассчитанное для внешнего атмосферного давления, не следует автоматически считать пригодным для внутреннего избыточного давления. Продувка, испарение жидкости, реакция или закрытый выхлоп могут создать обратную нагрузку. Допустимость проверяют по самому слабому компоненту.

Крупная заглушка при внутреннем давлении получает значительную силу. Персонал не размещают на её оси. Источник газа имеет аппаратное ограничение, а предохранительный путь не изолируется случайным клапаном. Транспортные крышки не используют как рабочие заглушки.

Перед разборкой подтверждают выравнивание давления независимым способом. Сначала выполняют безопасную продувку и удаление опасной среды, затем ослабляют крепёж равномерно. Открытие одного сектора под остаточным перепадом способно повредить фланец и травмировать персонал.

Чистота и подготовка поверхностей

Рабочие поверхности осматривают по всей окружности. Частица, волокно или след старого эластомера создают локальный канал. Детали очищают материал-совместимым средством, после которого не остаётся нелетучий остаток.

Крупный фланец нельзя класть рабочей поверхностью на стол. Для хранения используют чистую защиту и опору. Центрирующие кольца переносят в закрытой таре. Инструмент для загрязнённой технологической зоны отделяют от комплекта чистой сборки.

Смазка допускается только по утверждённой процедуре. Избыток собирает частицы, мигрирует в камеру и затрудняет течеискание. Повреждение поверхности не маскируют герметиком.

Поиск течи на большой окружности

Маршрут проверки делят на сектора и проходят последовательно. Пробный газ подают локально, учитывая транспортную задержку и общий фон. Одновременная обработка всей окружности показывает наличие течи, но не её положение.

Сигнал может исходить от уплотнения, сварного шва, пористого материала, штока клапана или измерительного порта. Поэтому результат отмечают на схеме. Перестановка зажима без осмотра не считается окончательным ремонтом.

Подъём давления после изоляции дополняет течеискание. Затухающая десорбция, проницаемость эластомера и реальная течь имеют разную динамику, но требуют достаточно длительной записи. Температуру и время после контакта с атмосферой фиксируют.

Переходы между ISO-K и ISO-F

Иногда один и тот же базовый фланцевый профиль допускает разные способы крепления через переходную деталь. Такое решение проверяют по документации, а не по внешнему совпадению бурта. Переход должен передавать нагрузку предусмотренным способом и сохранять центрирование уплотнения.

В спецификации указывают обе стороны перехода, внутренний проход, материал, крепёж и уплотнение. Сборочная инструкция должна однозначно показывать ориентацию. Нестандартный переход повышает риск установки неправильного центрирующего кольца.

Лучше минимизировать число переходов: каждый добавляет длину, поверхность, возможную течь и операцию обслуживания. Однако безопасность и опоры важнее формального сокращения деталей.

Интеграция крупного затвора

Затвор между камерой и насосом добавляет массу, привод, уплотнения и динамическое усилие. Его опирают независимо от насоса и камеры. Фланцевые соединения не должны воспринимать момент от консольного привода. Положение центра тяжести рассматривают как для открытого, так и для закрытого состояния, если механизм перемещает массивный диск.

Фактический проход открытого затвора включают в расчёт проводимости. Внутренний диск, защитный экран и корпус могут ограничивать поток сильнее короткого патрубка. Каталожный условный размер не заменяет данные о пропускной способности.

При закрытии перепад давления создаёт нагрузку на диск и корпус. Допустимое направление перепада, время открытия и условие выравнивания проверяют по руководству. Попытка открыть затвор под недопустимым перепадом способна нагрузить привод и фланцы. В автоматику включают подтверждение положения и давления с обеих сторон.

Пневматический привод требует контролируемого давления воздуха и безопасного состояния при его потере. Электрический привод требует ограничения момента и обработки отказа концевого выключателя. Команда «закрыто» не равна подтверждённому герметичному состоянию.

После монтажа проверяют полный ход без касания трубопровода, реакцию опор, время срабатывания, сигналы положения и герметичность корпуса и седла. При нагреве испытание повторяют в предусмотренном температурном состоянии.

Силы от трубопровода и внешних событий

Кроме атмосферной нагрузки узел испытывает усилия от массы, вакуумной тяги сильфона, вибрации насоса, перемещения опор и возможного удара. Для промышленной установки учитывают транспортировку, обслуживание и внешние события, предусмотренные проектом. Требования к сейсмике или вибростойкости нельзя объявлять выполненными без расчёта и испытаний конкретной конструкции.

Модель трубопровода задаёт граничные условия в опорах, жёсткость фланцев и компенсаторов. Если опоры слишком жёсткие, тепловое расширение создаёт момент. Если слишком мягкие, масса перемещается и нагружает соединение. Настройку подвесов проверяют в атмосферном и вакуумном состоянии, потому что внешнее давление может менять геометрию сильфона.

Трубопровод не выравнивают затяжкой болтов. Допустимое несовпадение устраняют регулировкой опор и изготовлением, а не принудительной деформацией фланца. После снятия крепежа детали должны сохранять близкое положение без большого упругого отскока.

Для навесного оборудования задают временную опору на период разборки. Иначе после освобождения соединения компонент может переместиться, повредить уплотнительную поверхность или травмировать персонал.

Модульный монтаж и последовательность секций

Крупную линию удобно собирать секциями с заранее проверенными сварными швами и фланцами. Для каждой секции фиксируют массу, центр тяжести, точки подъёма и чистоту. Подъём за фланцевый бурт или привод клапана допускается только при прямом указании.

Сначала устанавливают опоры и тяжёлые компоненты, затем выравнивают секции и только после этого монтируют центрирующие кольца и крепёж. Сильфон оставляют в нейтральном положении. Если его используют для компенсации ошибки изготовления, рабочий запас хода уменьшается до пуска.

Перед закрытием соединения выполняют внутренний осмотр: в крупной линии могут остаться упаковка, инструмент, салфетка или транспортная распорка. После сборки доступ исчезает, а предмет станет источником газовыделения или механического повреждения.

Каждую завершённую границу отмечают на схеме и защищают от повторного открытия. Если соседние работы создают пыль или сварочный аэрозоль, чистый тракт держат закрытым. Финальная продувка не заменяет предотвращение загрязнения.

Управление чистотой крупной камеры

Большая площадь фланца и камеры увеличивает вероятность частиц и отпечатков. Зону сборки отделяют от механических работ, контролируют одежду, перчатки, салфетки и воздух. Чистота определяется процессом: требования для форвакуумной сушки и чувствительного высоковакуумного анализа различаются.

Процедура очистки включает последовательность удаления частиц, обезжиривания, ополаскивания и сушки, если эти операции совместимы с материалом. Результат проверяют по установленному критерию, а не только визуально. Неподтверждённый растворитель может оставить менее заметный, но более стойкий остаток.

Эластомер очищают отдельно от металла. Сильное растяжение, абразив и острый инструмент недопустимы. После подготовки кольцо не оставляют открытым на столе. При сомнении в материале или истории его заменяют прослеживаемой деталью.

Камеру закрывают сразу после контроля. В журнале фиксируют время открытого состояния и влажность, если они влияют на последующую откачку. Это помогает объяснить изменение десорбционного хвоста без ложного поиска течи.

Разделение реальной течи и проницаемости

Эластомерная проницаемость создаёт распределённый поток и может изменяться после замены материала или внешней газовой среды. Локальный пробный газ иногда даёт широкий медленный отклик, отличный от резкого сигнала реального канала. Время наблюдения должно соответствовать объёму и скорости откачки системы.

Реальная течь на большой окружности может зависеть от температуры и положения опор. Поэтому проверку проводят не только сразу после сборки, но и после предусмотренного механического или теплового цикла. Локализацию повторяют в том состоянии, где проявляется отклонение.

Виртуальная течь возникает в резьбовом отверстии, двойной стенке, кармане уплотнения или закрытом объёме. Она не обязательно реагирует на внешний пробный газ, но создаёт длительный хвост. Конструкция должна предусматривать сообщение закрытых полостей с вакуумом или исключать их.

Решение о переделке соединения принимают по балансу газовой нагрузки. Уменьшение проницаемости одного кольца может не изменить давление, если доминируют вода с поверхности или другой узел. Измерение до и после изменения обязательно.

Форвакуумирование большого объёма

Большую камеру обычно откачивают по ступеням. Форвакуумная линия должна обеспечить допустимую скорость изменения давления для стенок, окон, уплотнений и внутренних изделий. Слишком быстрый перепад может вызвать движение частиц, охлаждение газа или нагрузку на тонкую конструкцию.

Идеализированная оценка

[ t=\frac{V}{S_{eff}}\ln\left(\frac{P_0}{P_1}\right) ]

не учитывает зависимость быстроты действия, проводимости, газовыделение и переключение клапанов. Реальный цикл рассчитывают по участкам, а затем подтверждают записью давления. Управляемый байпас может ограничивать начальный поток перед полным открытием крупного клапана.

Переход к высоковакуумной ступени разрешают после достижения условий её руководства. Давление измеряют в репрезентативной точке. Если датчик стоит у форвакуумного насоса, он не обязательно подтверждает давление у входа высоковакуумного агрегата.

При останове последовательность предотвращает обратный поток и резкий напуск. Камеру изолируют, высоковакуумную ступень переводят в безопасное состояние, затем управляют форвакуумом и продувкой. Логику испытывают при потере питания.

Документация и запасные части

Спецификация содержит чертёж интерфейса, способ фиксации, количество и тип зажимов или болтов, материал уплотнения, внутренний проход, массу и требования к опоре. Слов «ISO-K» или «ISO-F» недостаточно для закупки ответственного узла.

Запасные части хранят комплектами для конкретных позиций: центрирующее кольцо, эластомер, крепёж, шайбы и защитная упаковка. Болты неизвестного класса и кольца без материала не включают в аварийный запас. Для чистых и опасных зон комплекты разделяют.

После замены записывают идентификатор партии и результат проверки. Если компонент изменил проводимость, температуру или материал, обновляют схему, расчёт и инструкции. Взаимозаменяемость должна быть техническим решением, а не устной договорённостью монтажников.

Периодический контроль

Осмотр включает крепёж, коррозию, следы перемещения, опоры, сильфоны, привод и доступность соединения. Периодичность задают по циклам, температуре и вибрации. Болтовой узел не требует бесконечной профилактической затяжки: важнее контролировать состояние и следовать утверждённой процедуре.

Кривую откачки и герметичность сравнивают с исходным состоянием. Постепенное ухудшение может быть связано с загрязнением, проницаемостью или изменением проводимости. Резкое отклонение после обслуживания направляет проверку к открытым соединениям и изменённым компонентам.

Перед плановой разборкой готовят опоры, чистую зону, заглушки и безопасную процедуру удаления среды. Подготовка сокращает время контакта камеры с атмосферой и уменьшает последующую газовую нагрузку.

Приёмка узла

Приёмка включает идентификацию компонентов, проверку материалов и чистоты, визуальный контроль сборки, испытание опор и измерение герметичности. Для высоковакуумного тракта записывают кривую откачки и давление в рабочей точке.

Проверяют работу клапана, блокировок и безопасное состояние при потере питания. Если предусмотрен нагрев, выполняют температурный цикл с повторным контролем. Для движущегося механизма проверяют отсутствие передачи усилия на фланец.

Протокол содержит схему, идентификаторы фланцев, тип уплотнения, крепёж, исполнителя, дату, метод проверки и исходные условия. Это позволяет сравнить результат после следующего обслуживания.

Чек-лист проектировщика

1. Выбрать способ фиксации по нагрузке, доступу и частоте разборки.
2. Рассчитать проводимость всего тракта, а не только площадь фланца.
3. Назначить опоры для камеры, насоса, клапана и трубопровода.
4. Проверить эластомер по газу, температуре и газовому фону.
5. Учесть тепловое расширение и неравномерный нагрев.
6. Проверить сценарий внутреннего избыточного давления.
7. Определить чистоту, сборку, течеискание и приёмочные критерии.
8. Зафиксировать конфигурацию и запасные части.

Так ISO-K и ISO-F рассматриваются как механико-вакуумный узел с измеряемыми характеристиками, а не только как способ соединить два одинаковых диаметра.
