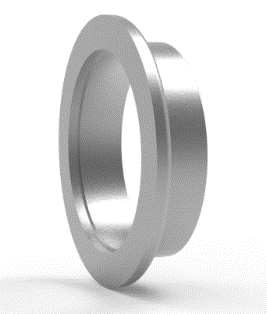

Приварной фланец KF служит переходом от трубопровода к быстросъемному соединению KF. Точные сочетания артикула, размера, материала и массы приведены в таблице производителя.
20исполнений в каталоге
KFстандарт или серия
CBVAC 2025каталог производителя
Исполнения и технические данные
Для заказа укажите артикул либо точное обозначение размера из таблицы. Размеры сохранены в исходной каталожной записи без пересчета.
| Исполнение | Артикул | Размер по каталогу | Материал | Масса нетто по каталогу |
|---|---|---|---|---|
| Приварной фланец KF | 7063 | DN=10,L=12.7 | Нержавеющая сталь 304 | 0.03 |
| Приварной фланец KF | 7064 | DN=10,L=30 | Нержавеющая сталь 304 | 0.03 |
| Приварной фланец KF | 7065 | DN=10,L=40 | Нержавеющая сталь 304 | 0.04 |
| Приварной фланец KF | 7066 | DN=10,L=50 | Нержавеющая сталь 304 | 0.05 |
| Приварной фланец KF | 7067 | DN=16,L=12.7 | Нержавеющая сталь 304 | 0.04 |
| Приварной фланец KF | 7068 | DN=16,L=30 | Нержавеющая сталь 304 | 0.05 |
| Приварной фланец KF | 7069 | DN=16,L=40 | Нержавеющая сталь 304 | 0.06 |
| Приварной фланец KF | 7070 | DN=16,L=50 | Нержавеющая сталь 304 | 0.07 |
| Приварной фланец KF | 7071 | DN=25,L=12.7 | Нержавеющая сталь 304 | 0.05 |
| Приварной фланец KF | 7072 | DN=25,L=30 | Нержавеющая сталь 304 | 0.06 |
| Приварной фланец KF | 7073 | DN=25,L=40 | Нержавеющая сталь 304 | 0.06 |
| Приварной фланец KF | 7074 | DN=25,L=50 | Нержавеющая сталь 304 | 0.1 |
| Приварной фланец KF | 7075 | DN=40,L=12.7 | Нержавеющая сталь 304 | 0.08 |
| Приварной фланец KF | 7076 | DN=40,L=30 | Нержавеющая сталь 304 | 0.12 |
| Приварной фланец KF | 7077 | DN=40,L=40 | Нержавеющая сталь 304 | 0.12 |
| Приварной фланец KF | 7078 | DN=40,L=50 | Нержавеющая сталь 304 | 0.2 |
| Приварной фланец KF | 7079 | DN=50,L=12.7 | Нержавеющая сталь 304 | 0.1 |
| Приварной фланец KF | 7080 | DN=50,L=30 | Нержавеющая сталь 304 | 0.2 |
| Приварной фланец KF | 7081 | DN=50,L=40 | Нержавеющая сталь 304 | 0.2 |
| Приварной фланец KF | 7082 | DN=50,L=50 | Нержавеющая сталь 304 | 0.25 |
Габаритные чертежи
Откройте изображение, чтобы сверить обозначения размеров выбранного исполнения.
Источник данных: CBVAC Vacuum Components List - EN.xlsx, лист «真空部件»: Приварной фланец KF - строки 197-216. Параметры и обозначения перенесены из каталога изготовителя; отсутствующие значения не дополнялись.
