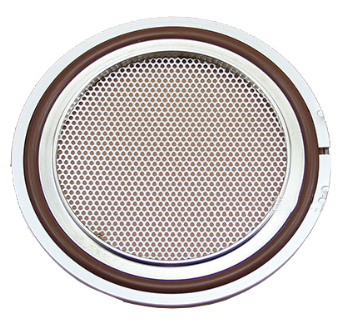

Центрирующее кольцо с сеткой совмещает центрирование уплотнения KF и механическую защиту проходного сечения. Точные сочетания артикула, размера, материала и массы приведены в таблице производителя.
4исполнений в каталоге
KFстандарт или серия
CBVAC 2025каталог производителя
Исполнения и технические данные
Для заказа укажите артикул либо точное обозначение размера из таблицы. Размеры сохранены в исходной каталожной записи без пересчета.
| Исполнение | Артикул | Размер по каталогу | Материал | Масса нетто по каталогу |
|---|---|---|---|---|
| Центрирующее кольцо KF с сеткой | 7039 | DN=16 | Нержавеющая сталь 304 | 0.027 |
| Центрирующее кольцо KF с сеткой | 7040 | DN=25 | Нержавеющая сталь 304 | 0.038 |
| Центрирующее кольцо KF с сеткой | 7041 | DN=40 | Нержавеющая сталь 304 | 0.043 |
| Центрирующее кольцо KF с сеткой | 7042 | DN=50 | Нержавеющая сталь 304 | 0.09 |
Габаритные чертежи
Откройте изображение, чтобы сверить обозначения размеров выбранного исполнения.
Источник данных: CBVAC Vacuum Components List - EN.xlsx, лист «真空部件»: Центрирующее кольцо KF с сеткой - строки 155-158. Параметры и обозначения перенесены из каталога изготовителя; отсутствующие значения не дополнялись.
