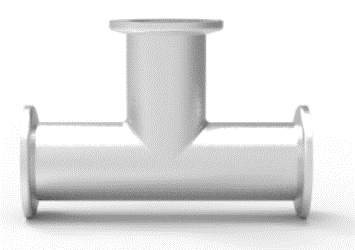

Тройник KF формирует ответвление магистрали; каталог содержит прямоугольные и вытяжные исполнения. Точные сочетания артикула, размера, материала и массы приведены в таблице производителя.
10исполнений в каталоге
KFстандарт или серия
CBVAC 2025каталог производителя
Исполнения и технические данные
Для заказа укажите артикул либо точное обозначение размера из таблицы. Размеры сохранены в исходной каталожной записи без пересчета.
| Исполнение | Артикул | Размер по каталогу | Материал | Масса нетто по каталогу |
|---|---|---|---|---|
| Тройник KF, прямоугольное исполнение | 7103 | DN=10 | Нержавеющая сталь 304 | 0.18 |
| Тройник KF, прямоугольное исполнение | 7104 | DN=16 | Нержавеющая сталь 304 | 0.2 |
| Тройник KF, прямоугольное исполнение | 7105 | DN=25 | Нержавеющая сталь 304 | 0.35 |
| Тройник KF, прямоугольное исполнение | 7106 | DN=40 | Нержавеющая сталь 304 | 0.6 |
| Тройник KF, прямоугольное исполнение | 7107 | DN=50 | Нержавеющая сталь 304 | 0.7 |
| Тройник KF, вытяжное исполнение | 7108 | DN=10 | Нержавеющая сталь 304 | 0.15 |
| Тройник KF, вытяжное исполнение | 7109 | DN=16 | Нержавеющая сталь 304 | 0.15 |
| Тройник KF, вытяжное исполнение | 7110 | DN=25 | Нержавеющая сталь 304 | 0.25 |
| Тройник KF, вытяжное исполнение | 7111 | DN=40 | Нержавеющая сталь 304 | 0.4 |
| Тройник KF, вытяжное исполнение | 7112 | DN=50 | Нержавеющая сталь 304 | 0.45 |
Габаритные чертежи
Откройте изображение, чтобы сверить обозначения размеров выбранного исполнения.
Источник данных: CBVAC Vacuum Components List - EN.xlsx, лист «真空部件»: Тройник KF, прямоугольное исполнение - строки 384-388; Тройник KF, вытяжное исполнение - строки 389-393. Параметры и обозначения перенесены из каталога изготовителя; отсутствующие значения не дополнялись.
