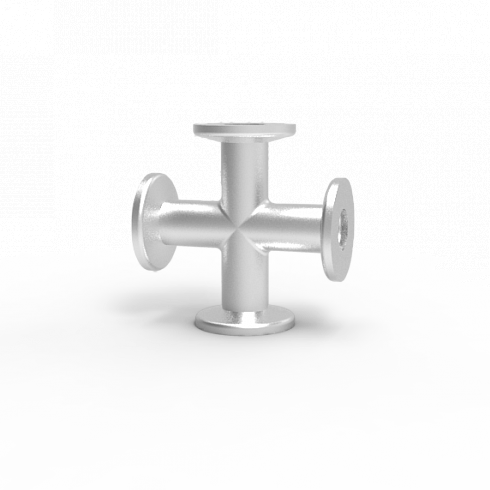

Крестовина KF объединяет четыре направления магистрали; варианты разделены по типу изготовления корпуса. Точные сочетания артикула, размера, материала и массы приведены в таблице производителя.
10исполнений в каталоге
KFстандарт или серия
CBVAC 2025каталог производителя
Исполнения и технические данные
Для заказа укажите артикул либо точное обозначение размера из таблицы. Размеры сохранены в исходной каталожной записи без пересчета.
| Исполнение | Артикул | Размер по каталогу | Материал | Масса нетто по каталогу |
|---|---|---|---|---|
| Крестовина KF, прямоугольное исполнение | 7117 | DN=10 | Нержавеющая сталь 304 | 0.15 |
| Крестовина KF, прямоугольное исполнение | 7118 | DN=16 | Нержавеющая сталь 304 | 0.25 |
| Крестовина KF, прямоугольное исполнение | 7119 | DN=25 | Нержавеющая сталь 304 | 0.35 |
| Крестовина KF, прямоугольное исполнение | 7120 | DN=40 | Нержавеющая сталь 304 | 0.7 |
| Крестовина KF, прямоугольное исполнение | 7121 | DN=50 | Нержавеющая сталь 304 | 0.9 |
| Крестовина KF, вытяжное исполнение | 7122 | DN=10 | Нержавеющая сталь 304 | 0.1 |
| Крестовина KF, вытяжное исполнение | 7123 | DN=16 | Нержавеющая сталь 304 | 0.15 |
| Крестовина KF, вытяжное исполнение | 7124 | DN=25 | Нержавеющая сталь 304 | 0.25 |
| Крестовина KF, вытяжное исполнение | 7125 | DN=40 | Нержавеющая сталь 304 | 0.5 |
| Крестовина KF, вытяжное исполнение | 7126 | DN=50 | Нержавеющая сталь 304 | 0.73 |
Габаритные чертежи
Откройте изображение, чтобы сверить обозначения размеров выбранного исполнения.
Источник данных: CBVAC Vacuum Components List - EN.xlsx, лист «真空部件»: Крестовина KF, прямоугольное исполнение - строки 415-419; Крестовина KF, вытяжное исполнение - строки 420-424. Параметры и обозначения перенесены из каталога изготовителя; отсутствующие значения не дополнялись.
