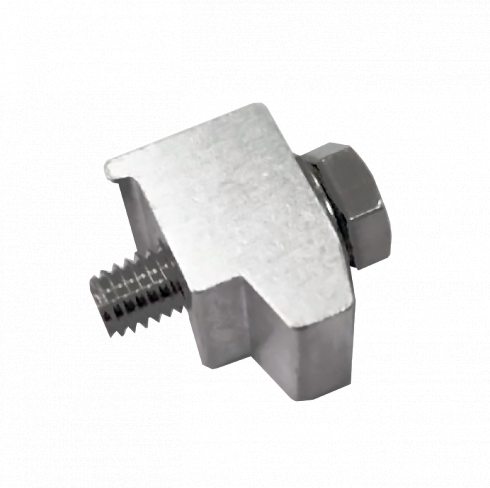

Фланцевый прижим используется в узле крепления компонента KF соответствующего типоразмера. Точные сочетания артикула, размера, материала и массы приведены в таблице производителя.
5исполнений в каталоге
KFстандарт или серия
CBVAC 2025каталог производителя
Исполнения и технические данные
Для заказа укажите артикул либо точное обозначение размера из таблицы. Размеры сохранены в исходной каталожной записи без пересчета.
| Исполнение | Артикул | Размер по каталогу | Материал | Масса нетто по каталогу |
|---|---|---|---|---|
| Фланцевый прижим KF | 7058 | DN=10 | Алюминий | 0.1 |
| Фланцевый прижим KF | 7059 | DN=16 | Алюминий | 0.1 |
| Фланцевый прижим KF | 7060 | DN=25 | Алюминий | 0.1 |
| Фланцевый прижим KF | 7061 | DN=40 | Алюминий | 0.1 |
| Фланцевый прижим KF | 7062 | DN=50 | Алюминий | 0.1 |
Габаритные чертежи

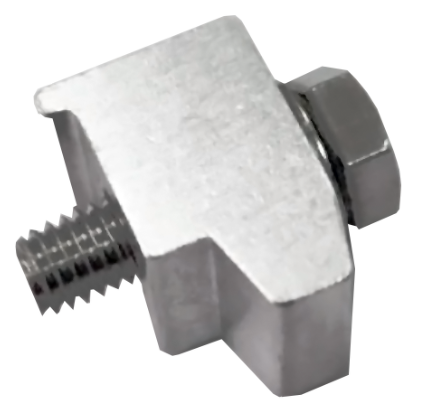

Откройте изображение, чтобы сверить обозначения размеров выбранного исполнения.
Источник данных: CBVAC Vacuum Components List - EN.xlsx, лист «真空部件»: Фланцевый прижим KF - строки 367-371. Параметры и обозначения перенесены из каталога изготовителя; отсутствующие значения не дополнялись.
