CC-160BGC — ручной шиберный клапан сверхвысоковакуумного семейства CC. Для заказного номера 4.1.1406 производитель указывает присоединение 150(CF), сильфонное уплотнение и сталь 304. Число 160 в модели не заменяет указанный в каталоге типоразмер фланца.
Технические характеристики
| Модель | CC-160BGC |
|---|---|
| Привод | Ручной |
| Присоединение по каталогу | DN150 CF |
| Уплотнение | Сильфонное |
| Материал | Нержавеющая сталь 304 |
| Заказной номер | 4.1.1406 |
| Код производителя | A24Y2-00121 |
Применение и установка
Клапан используют для отсечения вакуумной камеры или насосной линии. Ручной привод требует доступа оператора к маховику. Он не является пневматическим или электрическим приводом и не обеспечивает автоматическое закрытие по команде контроллера без специального исполнения.
При интеграции проверяют размеры и стандарт ответных фланцев, совместимость уплотнений с рабочей средой и условиями прогрева. Нагрузку трубопровода не передают на корпус клапана. Допустимый перепад при открытии, температура и натекание должны соответствовать документации конкретного исполнения; эти значения нельзя выводить только из обозначения CF или класса сверхвысокого вакуума.

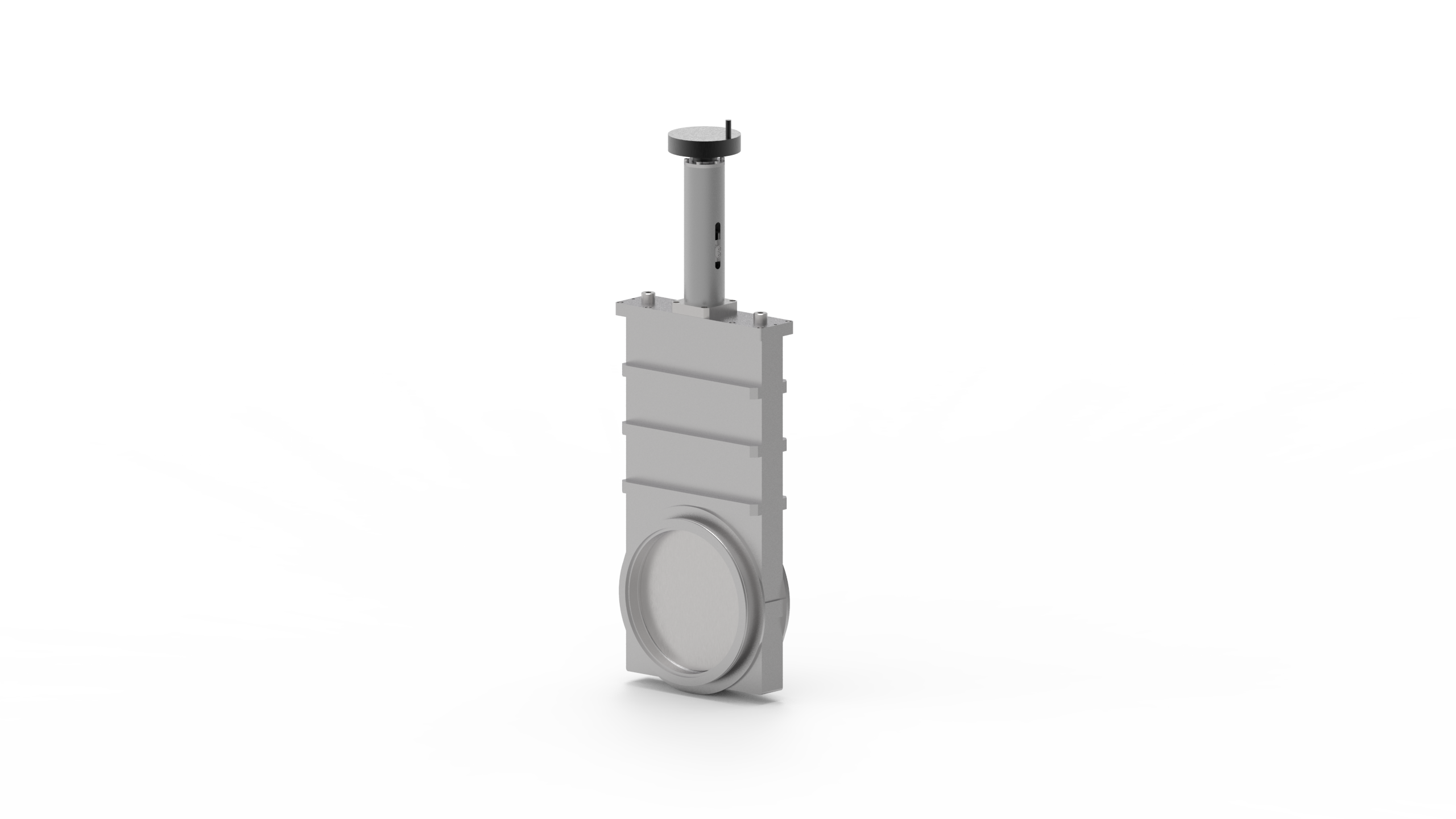

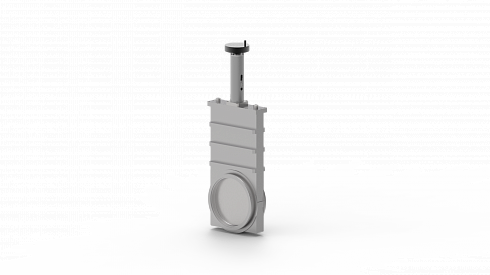

Иллюстрация производителя показывает ручное семейство CC. Конкретная конфигурация фланца показанного изделия не является размерным чертежом исполнения CC-160BGC. Для данного заказного номера присоединение — DN150 CF.
