Инженерный обзор
Газовыделение, десорбция и достижение высокого и сверхвысокого вакуума: Инженерное руководство
1. Назначение и стратегическая роль систем сверхвысокого вакуума
В проектировании современных ускорительных комплексов и высокотехнологичных вакуумных систем достижение сверхвысокого (СВВ/UHV) и экстремально высокого вакуума (ЭВВ/XHV) является критическим требованием для обеспечения фундаментальных физических процессов. Основная цель — минимизация частоты столкновений частиц пучка с молекулами остаточного газа.
Согласно регламентам CERN, уровень вакуума напрямую определяет качество пучка (эмиттанс) и время его жизни. Недостаточное разрежение приводит к образованию вторичных частиц, ионов и электронов, что вызывает радиационную активацию компонентов туннеля. С точки зрения эксплуатации, чистота вакуума коррелирует с безопасностью персонала и снижением затрат на техническое обслуживание: чем выше уровень вакуума, тем ниже накопленная доза радиации в узлах ускорителя. В предельных состояниях, таких как эксперимент BASE в CERN, достижимо давление порядка 10^{-17} Па, что является современным технологическим эталоном для систем XHV.
2. Физические принципы: Кинетическая теория и классификация вакуума
Инженерный расчет вакуумных систем базируется на статистической механике газов. При термодинамическом равновесии средняя тепловая скорость молекул v вычисляется по формуле:
v = \sqrt{\frac{8kT}{\pi m}}
Для практического применения используется инженерная зависимость: v [m/s] = 145.5 \sqrt{\frac{T [K]}{M [g]}}
Где M — молярная масса газа. При комнатной температуре скорости измеряются сотнями метров в секунду, что делает поведение газа в СВВ-системах чисто молекулярным (длина свободного пробега значительно превышает размеры камеры).
Важнейшим параметром для инженера является Ленгмюр (L) — единица экспозиции, равная 10^{-6} Торр·с. В условиях СВВ 1 L примерно соответствует времени формирования одного монослоя газа на поверхности (t_m \approx 1 с при 10^{-6} Торр).
Классификация уровней вакуума
Тип вакуума Давление (Па) Давление (мбар) Длина пробега (\lambda_{N2}) Время монослоя (t_m) Низкий 10^5 \dots 10^2 10^3 \dots 1 70 нм \dots 70 мкм \sim нс Средний 10^2 \dots 10^{-1} 1 \dots 10^{-3} 70 мкм \dots 7 см мкс — мс Высокий (HV) 10^{-1} \dots 10^{-5} 10^{-3} \dots 10^{-7} 7 см \dots 700 м 10^{-3} \dots 1 с Сверхвысокий (UHV) 10^{-5} \dots 10^{-10} 10^{-7} \dots 10^{-12} 700 м \dots 70 000 км 10 с \dots дни Экстремальный (XHV) < 10^{-10} < 10^{-12} > 7 \cdot 10^6 км > 100 часов
3. Конструкция и материаловедение систем класса CBVAC
Выбор материалов для систем СВВ ограничен жесткими требованиями по удельному газовыделению. Стандартом де-факто является нержавеющая сталь 316LN, медь OFE и алюминиевые сплавы.
Главным ограничивающим фактором для достижения СВВ в металлических камерах является диффузия водорода из объема материала. Согласно второму закону Фика: \frac{\partial c(x,t)}{\partial t} = D \frac{\partial^2 c(x,t)}{\partial x^2}
Расчеты показывают, что без специальной температурной обработки достижение давления ниже 10^{-10} мбар за счет естественной десорбции водорода, поток которого затухает как 1/\sqrt{t}, заняло бы несколько десятилетий. Это делает высокотемпературный прогрев (Bakeout) обязательным регламентным процессом.
4. Параметры, единицы измерения и расчет проводимости
Проектирование систем требует учета механических нагрузок. При откачке камеры на её стенки действует «вакуумная сила», составляющая примерно 1 кг/см² (эффект Магдебургских полушарий).
Единица Па (SI) кг/см² Торр мбар атм 1 Па 1 10.2 \cdot 10^{-6} 7.5 \cdot 10^{-3} 10^{-2} 9.8 \cdot 10^{-6} 1 мбар 100 1.02 \cdot 10^{-3} 0.75 1 9.8 \cdot 10^{-4} 1 атм 101 325 1.03 760 1013.25 1
Проводимость (C) элемента определяет эффективность системы. В молекулярном режиме для отверстия площадью A: C_{hole} = \sqrt{\frac{kT}{2\pi m}} A
Для длинной трубы диаметром D и длиной L: C_{tube} = \frac{1}{6} \sqrt{\frac{2\pi kT}{m}} \frac{D^3}{L}
Инженерный вывод: Эффективная скорость откачки S_{eff} = (S^{-1} + C^{-1})^{-1}. Если C \ll S, система становится «ограниченной проводимостью». В длинных и узких камерах ускорителей, где C крайне мала, применение мощных локальных насосов неэффективно; единственным техническим решением является распределенная откачка (например, NEG-покрытие), что превращает геометрию камеры из препятствия в активный насос.
5. Особенности оборудования класса CBVAC: Интеграция
Интеграция СВВ-компонентов требует сочетания насосов разного типа. Ионно-геттерные насосы (Sputter Ion Pumps) необходимы для откачки благородных газов и метана, которые не сорбируются геттерами. В то же время нераспыляемые геттеры (NEG) обеспечивают высокую удельную скорость откачки по водороду и оксидам углерода. Эффективность системы определяется коэффициентом прилипания молекул к поверхности геттера.
6. Вакуумметрия и газовый анализ (RGA)
Точное измерение давления в СВВ-диапазоне требует применения датчиков Баярда-Альперта (горячий катод). Их нижний предел ограничен «рентгеновским пределом» (X-ray limit) — током фотоэлектронов, возникающим при облучении коллектора рентгеновскими квантами с сетки. Для прецизионной диагностики этого предела в современных приборах используется модуляторный электрод.
Квадрупольная масс-спектрометрия (QMS): Позволяет анализировать парциальные давления. Типичные паттерны фрагментации (Cracking patterns):
Газ Масса (m/e) Характерные пики (%) H_2 2 1 (3%) H_2O 18 17 (22%), 16 (1%) N_2 28 14 (7%) CO 28 — (дифференцируется по отсутствию пика 14) Ar 40 20 (2.6%)
Для диагностики фоновых сигналов, вызванных электронно-стимулированной десорбцией (EID) внутри самого датчика, применяется снижение напряжения на полевой оси (Field Axis) с 12 В до 1 В.
7. Форвакуум, автоматика и обеспечение герметичности
Первичная откачка осуществляется безмасляными форвакуумными насосами до 10^{-2} мбар. Регламент требует наличия жестких блокировок (interlocks): высоковольтное питание датчиков Пеннинга и ионных насосов должно включаться только после подтверждения форвакуума датчиками Пирани.
Герметичность подтверждается гелиевым масс-спектрометром. Следует четко разделять физическую течь (q_L) и газовыделение материала (q); их диагностика проводится путем анализа динамики роста давления при перекрытии откачки.
8. Процессы десорбции и температурная обработка
Главным методом снижения газовой нагрузки является температурная десорбция воды и диффузионная очистка от водорода.
1. Bakeout (150–300°C): Удаляет адсорбированную воду.
2. Vacuum Firing (950°C, P < 10^{-5} мбар): Радикально снижает содержание водорода.

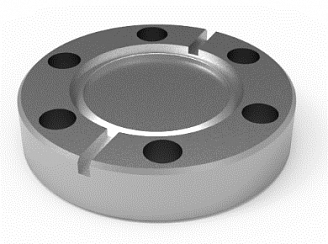

Важное различие: Для тонкостенных трубок вакуумный обжиг позволяет полностью удалить водород (q \approx 5 \cdot 10^{-15} мбар·л/с·см²). Для массивных деталей (фланцев) процесс ограничен скоростью диффузии, и предел газовыделения составляет порядка 10^{-13} мбар·л/с·см².
q_{RT}(t) \approx \frac{4 c_0 D(T_{RT})}{L} e^{-(\frac{\pi}{L})^2 D(T_{BO}) t_{BO}}
9. Динамический вакуум и электронные облака
В циклических ускорителях статический вакуум нарушается динамическими эффектами:
- Фотостимулированная десорбция (PSD): Вызывается синхротронным излучением. P_{dyn} \approx \frac{\eta \Gamma}{GS} Где G = 2.4 \times 10^{19} молекул/(мбар·л), \Gamma — поток фотонов.
- Электронное облако (Electron Cloud): Лавинообразный рост плотности электронов из-за вторичной эмиссии (SEY). При SEY > 1.3 в диполях LHC возникает неконтролируемый рост давления и нагрев криостатов.
10. Практическое руководство: Типичные ошибки и обслуживание
Критическая ошибка: Полимеры. Согласно Exercise 11, использование всего двух уплотнений Viton (площадью 12.5 см²) создает газовую нагрузку 10^{-5} мбар·л/с после 1 часа откачки. Это полностью нивелирует преимущества СВВ-стали в 10-метровой камере. Применение эластомеров в CBVAC-системах допустимо только в исключительных случаях с учетом их проницаемости.
Холодные точки: При прогреве системы разница температур более 20°C превращает недогретый участок в «конденсатор» воды, которая начнет десорбироваться сразу после завершения Bakeout, не позволяя достичь целевого давления.
Обслуживание: Все компоненты проходят ультразвуковую очистку в щелочных растворах, промывку деминерализованной водой и спиртом. Сборка допускается только в безворсовых перчатках в ламинарных шкафах.
11. Заключение и источники
Сверхвысокий вакуум — это не отсутствие материи, а динамическое равновесие между процессами десорбции и производительностью распределенной системы откачки.
Ключевые тезисы:
1. СВВ-системы всегда ограничены проводимостью тракта; распределенная откачка (NEG) является геометрической необходимостью.
2. Водород — лимитирующий фактор для статики; вода — для непрогретых систем.
3. Вакуумный обжиг (950°C) необходим для достижения предельных параметров XHV.
4. Масс-спектрометрия (RGA) с диагностикой Field Axis — единственный метод контроля чистоты.
5. Любое использование полимеров (Viton/PEEK) должно быть количественно обосновано.
Источники: CERN Yellow Reports: School Proceedings, CERN-2024-003. Vacuum Systems, V. Baglin and R. Kersevan. DOI: 10.23730/CYRSP-2024-003.1259.
Инженерное дополнение: газовая нагрузка поверхностей в высоком вакууме
Почему насос не определяет давление в одиночку
В установившемся режиме давление связано с суммарным потоком газа и эффективной быстротой действия:
[ P=\frac{Q_{total}}{S_{eff}}. ]
Поток (Q_{total}) включает реальные течи, десорбцию, диффузию из объёма материала, проницаемость уплотнений, испарение загрязнений, технологический напуск и газ из закрытых полостей. Увеличение паспортной быстроты насоса помогает только до тех пор, пока проводимость тракта и газовая нагрузка не становятся определяющими.
Для камеры с площадью (A) часто используют удельное газовыделение (q):
[ Q_{surface}=qA. ]
Значение (q) не является постоянной материала без условий. Оно зависит от подготовки, температуры, времени под вакуумом, шероховатости, загрязнения и истории контакта с атмосферой. Табличное число служит исходной оценкой, но приёмка требует измерения реальной камеры.
Адсорбция и десорбция воды
После открытия на воздух поверхность покрывается водой и другими молекулами. На металле вода удерживается с разной энергией связи: часть удаляется быстро, часть мигрирует между участками и десорбируется медленно. Поэтому кривая откачки часто имеет длинный хвост, который нельзя объяснить только объёмом камеры.
В простой модели первого порядка скорость десорбции связана с заполнением поверхности (\theta):
[ -\frac{d\theta}{dt}=\nu\theta\exp\left(-\frac{E_d}{kT}\right), ]
где (\nu) — частотный фактор, (E_d) — энергия десорбции, (T) — температура. Реальная поверхность имеет распределение энергий, поэтому один экспоненциальный закон редко описывает весь процесс.
Откачка удаляет молекулы из газовой фазы, но не мгновенно освобождает поверхность. Вероятность повторной адсорбции зависит от площади, геометрии и быстроты действия. Короткий широкий тракт к насосу уменьшает вероятность возврата по сравнению с камерой, соединённой узкой линией.
Диффузия из объёма материала
Растворённый газ может мигрировать к поверхности по закону диффузии. Для одномерной модели поток связан с градиентом концентрации:
[ J=-D\frac{dc}{dx}, ]
где (D) — коэффициент диффузии. Он сильно зависит от температуры и структуры материала. В металлах важен водород, в полимерах — растворённые газы, пластификаторы и продукты старения.
Повышение температуры ускоряет диффузию и временно увеличивает поток в камеру, но при достаточной выдержке снижает остаточный запас газа. Режим прогрева выбирают по толщине, материалам, уплотнениям и допустимой температуре оборудования. Неполный прогрев может перераспределить загрязнение без достижения устойчивого улучшения.
После охлаждения давление оценивают только при установившейся температуре. Низкое горячее давление и низкое холодное давление — разные состояния системы. Термодесорбционный пик во время нагрева не следует принимать за новую течь без анализа состава и воспроизводимости.
Проницаемость и эластомеры
Газ может растворяться на внешней стороне уплотнения, диффундировать через материал и выделяться в вакуум. Такой поток зависит от материала, толщины, площади, температуры и парциального давления газа снаружи. Он не устраняется подтягиванием фланца.
Эластомерное уплотнение одновременно даёт десорбцию с поверхности и проницаемость через объём. При длительной откачке относительная доля проницаемости может вырасти. Для сверхнизкого газового фона применяют металлические уплотнения, если это совместимо с требуемой разборностью, температурой и конструкцией.
Переход на металл уменьшает один источник, но не устраняет воду, загрязнение, виртуальные течи и диффузию из стенок. Бюджет газовой нагрузки пересчитывают целиком.
Реальные и виртуальные течи
Реальная течь соединяет камеру с внешней средой через физический канал. Виртуальная течь — это газ из закрытого или плохо сообщающегося объёма: резьбового отверстия, двойной стенки, непродуваемого кармана, пористого шва или полости под крепежом. Снаружи такой источник может не реагировать на пробный газ.
Проектирование должно исключать замкнутые объёмы или обеспечивать их сообщение с вакуумом. Глухая резьба, нахлёсточная конструкция и двойное уплотнение без откачки требуют отдельного анализа. Герметик способен временно закрыть канал, но создать новый источник газовыделения.
Форма подъёма давления после изоляции помогает различать механизмы, но не даёт однозначного ответа без достаточного времени и анализа остаточного газа. Постоянный поток даёт более линейный участок, десорбция обычно затухает, а виртуальная течь может создавать ступени и длинные хвосты.
Метод подъёма давления
После изоляции камеры и при известном объёме суммарный поток оценивают как
[ Q=V\frac{dP}{dt}. ]
Для удельного газовыделения результат делят на площадь. Метод требует герметичного клапана, пригодного вакуумметра и стабильной температуры. Собственное газовыделение датчика и клапана входит в результат.
Начальный участок после закрытия может быть искажён переключением потока, термическим переходом и задержкой датчика. Выбирают интервал, где зависимость достаточно воспроизводима, и указывают его в протоколе. Если давление выходит за рабочий диапазон прибора, испытание прекращают или используют другой датчик.
Измерение повторяют после одинаковой подготовки. Результаты разных камер сравнивают только при сопоставимых материалах, площади, температуре, времени откачки и истории атмосферы.
Метод пропускной способности
В стационарном методе между камерой и насосом устанавливают известную проводимость и измеряют разность давлений:
[ Q=C(P_1-P_2). ]
Метод удобен для длительного наблюдения без полной изоляции, но требует точного знания проводимости в соответствующем режиме течения и согласованных датчиков по обе стороны. Загрязнение отверстия или изменение температуры меняет (C).
При очень малом потоке собственный фон измерительной системы становится значимым. Проводят холостой опыт и оценивают вклад датчиков, клапанов и трубопровода. Результат без бюджета неопределённости нельзя считать свойством материала.
Анализ остаточного газа
Масс-спектрометр помогает различить воду, водород, атмосферные компоненты, углеводородные фрагменты и технологические остатки. Спектр является откликом прибора, а не прямой массовой долей: чувствительность зависит от массы, ионизации, настройки и фрагментации.
Рост атмосферных компонентов при локальной подаче пробного газа указывает на реальный канал. Преобладание воды с медленным снижением обычно связано с поверхностью. Устойчивый водородный фон в металлической системе может быть связан с объёмной диффузией. Эти выводы требуют сопоставления с историей, температурой и режимом насоса.
Сам анализатор выделяет газ и может загрязняться. Его дегазация, фон и расположение входят в протокол. Отсутствие видимого пика не доказывает отсутствие компонента ниже чувствительности или вне настроенного диапазона.
Материалы и конструктивный выбор
Для высокого вакуума выбирают материалы с известным газовыделением, совместимостью с очисткой и достаточной механической устойчивостью. Нержавеющая сталь, алюминиевые сплавы, стекло, керамика и медь имеют разные преимущества и ограничения. Решение зависит от температуры, магнитных свойств, сварки, массы и процесса.
Полимеры, клеи, покрытия, кабели и смазки рассматривают по отдельности. Малый образец материала может доминировать по газовой нагрузке, если содержит летучие компоненты. Поставляемая партия и способ отверждения важны не меньше названия продукта.
Конструкция должна быть очищаемой и прогреваемой. Узкие щели, слепые полости, многослойные поверхности и резьба внутри вакуума усложняют дегазацию. Электрические изоляторы размещают так, чтобы осаждение процесса не создавало утечку тока или скрытый газовый резервуар.
Обработка металлических поверхностей
Механическая обработка задаёт шероховатость и загрязнение инструментом. Обезжиривание удаляет масла, но выбранный растворитель и вода должны быть достаточно чистыми. После мойки деталь полностью сушат и защищают от повторного контакта.
Химическая обработка, пассивация и электрополировка могут уменьшать эффективную поверхность и облегчать очистку, но результат зависит от режима и последующего обращения. Процедуру подтверждают на совместимых образцах и контролируют остатки реагентов.
Высокотемпературная вакуумная обработка снижает растворённый газ в некоторых металлах. Она относится к материалу и заготовке, а не заменяет финальную чистую сборку. После обработки неправильное хранение снова насыщает поверхность водой и органикой.
Чистая сборка
Чистоту поддерживают маршрутом деталей от мойки до камеры. Используют чистые перчатки, безворсовые материалы, закрытую упаковку и инструмент, предназначенный для зоны. Рабочие поверхности не касаются столов и обычного картона.
Перед закрытием проводят осмотр и инвентаризацию. Оставленная салфетка, транспортная крышка или избыток смазки создают большую газовую нагрузку. Время открытого состояния фиксируют, особенно при высокой влажности.
Сборку начинают с наиболее чистых внутренних компонентов и завершают соединениями. После закрытия выполняют контролируемую продувку или откачку по процедуре. Сильный поток газа может поднять частицы, поэтому скорость выбирают по конструкции.
Прогрев системы
Цель прогрева — ускорить удаление адсорбированных и растворённых газов при сохранении материалов и геометрии. До нагрева проверяют допустимые температуры всех уплотнений, датчиков, насосов, кабелей, приводов и покрытий. Самый слабый элемент задаёт предел или требует локального охлаждения и демонтажа.
Температуру повышают и снижают контролируемо. Неравномерный нагрев вызывает деформацию, нагрузку на фланцы и локальную конденсацию. Датчики температуры ставят в критических точках, а не только рядом с нагревателем.
Во время прогрева газовая нагрузка растёт. Насос и выхлоп должны принимать этот поток. Высоковакуумный насос эксплуатируют в пределах допустимой нагрузки, а форвакуумную ступень контролируют по давлению и температуре.
Окончание прогрева определяют не только временем. Оценивают тренд давления, состав остаточного газа и повторяемость. После охлаждения проводят контроль герметичности и фиксируют базовое состояние.
Проводимость и расположение насоса
Для снижения давления недостаточно уменьшить (Q); газ должен достигать насоса. Последовательный тракт ограничивает эффективную быстроту:
[ \frac{1}{S_{eff}}=\frac{1}{S_p}+\sum_i\frac{1}{C_i}. ]
В высоком вакууме увеличивают диаметр, сокращают длину и избегают экранов с малым открытым сечением. Клапан и ловушка имеют собственную проводимость. Для разных газов молекулярная проводимость различается.
Насос размещают рядом с основным источником газовой нагрузки, если это совместимо с процессом и обслуживанием. В большой камере давление распределено неравномерно. Вакуумметр у насоса может показывать лучшее давление, чем у поверхности процесса.
Этапы достижения высокого и сверхвысокого вакуума
Сначала подтверждают механическую герметичность и работоспособность форвакуумной системы. Затем проверяют высоковакуумную ступень, проводимость и вакуумметрию. Только после этого оптимизируют очистку и прогрев. Попытка сразу лечить высокое давление длительным нагревом может скрыть реальную течь.
Полезен последовательный диагностический порядок:
- проверить калибровку и место установки датчиков;
- выполнить локальный поиск реальных течей;
- измерить подъём давления и его временную форму;
- проанализировать остаточный газ;
- оценить проводимость и фактическую быстроту;
- проверить материалы, закрытые объёмы и чистоту;
- применить контролируемую термическую подготовку;
- повторить измерения в тех же условиях.
Каждый шаг либо подтверждает гипотезу, либо ограничивает область поиска.
Разделение фона стенда и испытуемого объекта
При измерении материала или узла сначала определяют собственный фон пустого стенда. В него входят камера, клапаны, датчики, нагреватели, уплотнения и измерительная проводимость. Затем устанавливают образец и повторяют цикл при тех же температурах и времени откачки. Разность имеет смысл только если фон стабилен и сопоставим по величине.
Большой образец может изменить не только газовую нагрузку, но и проводимость, температуру и распределение давления. Поэтому геометрию установки фиксируют. Если образец закрывает вход насоса или создаёт узкий зазор, рост давления нельзя полностью приписывать его поверхности.
Для удельного показателя нужна реальная площадь, включая пористость, шероховатость и скрытые поверхности, если они сообщаются с вакуумом. Площадь по внешним габаритам может занизить поток сложной детали. В отчёте указывают, какая площадь принята и как она определена.
Пустой опыт повторяют после серии образцов, чтобы выявить загрязнение стенда. Если фон вырос, предыдущая деталь могла оставить плёнку или частицы. Продолжать измерения без очистки означает переносить память процесса на следующие результаты.
Квалификация нового материала
Новый полимер, клей, кабель или покрытие проверяют до установки в основную камеру. Входные данные включают состав, способ отверждения, толщину, очистку, температуру применения и возможные продукты разложения. Коммерческое название без партии и режима подготовки недостаточно.
Испытание охватывает исходное газовыделение, поведение при нагреве, повторный цикл и анализ остаточного газа. Некоторые материалы показывают низкий поток после длительной выдержки, но снова выделяют летучие компоненты при следующем нагреве. Другие необратимо меняют свойства.
Критерий связан с бюджетом конкретной камеры. Материал не бывает просто «вакуумным»: допустимая площадь в небольшой аналитической системе может быть намного меньше, чем в форвакуумной установке. Решение содержит максимальную площадь, температуру и условия подготовки.
После квалификации контролируют поставку. Изменение рецептуры, цвета, наполнителя или процесса отверждения требует повторной оценки. Образец и протокол хранят для прослеживаемости.
Неопределённость газовой нагрузки
Для метода подъёма давления основными входами являются объём, наклон кривой, температура, утечка изолирующего клапана и калибровка вакуумметра. Объём включает трубопроводы и головки датчиков. Если температура меняется, часть изменения давления связана с газовым законом, а не с поступлением молекул.
Для метода проводимости добавляются неопределённость (C), согласование двух датчиков и стабильность давления. Проводимость отверстия зависит от газа и температуры. Механическое загрязнение меняет её между опытами.
Повторяемость оценивают несколькими циклами. Один успешный прогрев не показывает долговременную стабильность. Данные представляют с интервалом и условиями, а не с избыточным числом знаков.
При сравнении улучшений учитывают чувствительность метода. Если разность меньше расширенной неопределённости, нельзя утверждать, что обработка снизила газовыделение. Такой результат может быть полезен как верхняя граница, но не как точное значение.
Типовые диагностические комбинации
Высокий водяной фон, уменьшающийся при прогреве, направляет проверку к поверхностной влаге и истории атмосферы. Устойчивый атмосферный состав с локальным откликом на пробный газ указывает на реальный канал. Медленный отклик без локализации может быть проницаемостью или большим виртуальным объёмом.
Рост тяжёлых органических фрагментов после включения нагревателя требует проверки кабеля, клея, смазки и загрязнения. Он не доказывает источник без пространственного или временного сопоставления. Последовательное включение нагревательных зон помогает локализовать участок.
Если давление улучшается при закрытии клапана к одному узлу, этот узел создаёт поток или ограничивает откачку. Чтобы разделить причины, сравнивают давление по обе стороны и проводимость. Закрытый клапан также меняет эффективную скорость.
Если конечное давление приемлемо, но время достижения растёт от цикла к циклу, проверяют накопление процесса, фильтры, температуру и длительность контакта с атмосферой. Один критерий конечной точки не выявит ухудшение производительности.
Управление изменениями
Любое добавление окна, датчика, кабеля, уплотнения или покрытия меняет площадь, материалы и возможные закрытые объёмы. Изменение сначала отражают на схеме и в бюджете газовой нагрузки, затем подтверждают испытанием.
После ремонта записывают методы очистки, заменённые материалы, время открытого состояния и прогрев. Без этих данных невозможно отличить эффект ремонта от обычного различия подготовки.
Эталонная кривая должна иметь версию, связанную с конфигурацией. Сравнение с устаревшим эталоном создаёт ложные аварии или скрывает реальное ухудшение.
Такое управление превращает высокий вакуум в воспроизводимую характеристику системы с известной историей, а не в разовый результат после длительной неописанной подготовки.
Приёмочные критерии
Приёмка фиксирует не только конечное давление, но и время после атмосферы, температуру, положение клапанов, скорость насосов, активные датчики и состав остаточного газа. Кривая откачки сохраняется как эталон.
Отдельно задают допустимый поток реальной течи, удельное газовыделение или подъём давления, если они важны для процесса. Метод, объём, площадь, интервал и неопределённость входят в критерий. Число без методики невоспроизводимо.
После обслуживания повторяют тот же цикл. Улучшение или ухудшение связывают с конкретным изменением конфигурации. Так достижение высокого вакуума становится контролируемым процессом управления газовой нагрузкой, а не соревнованием за минимальное мгновенное показание.
